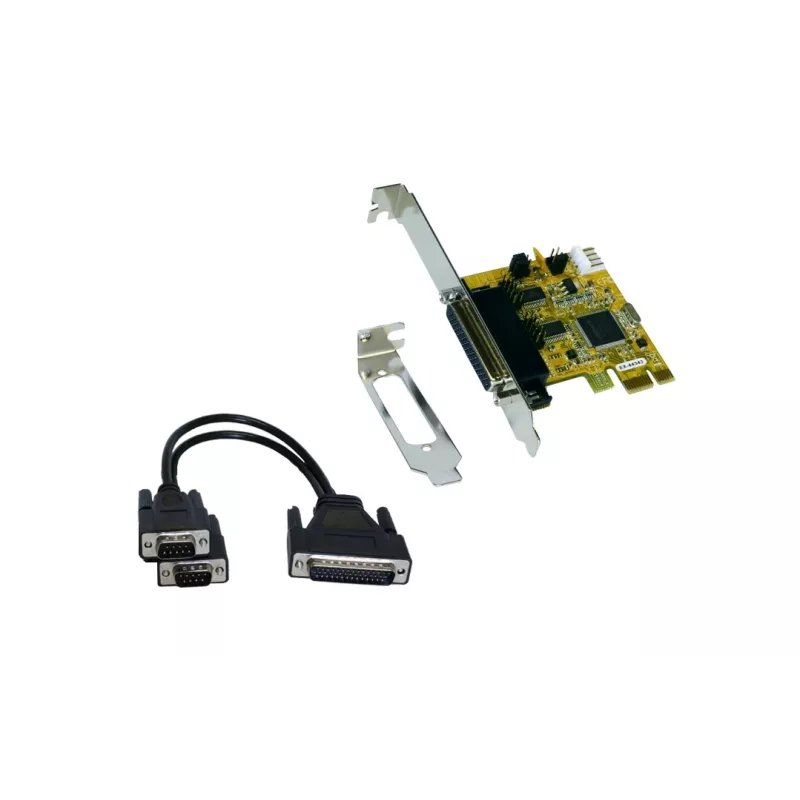

EXSYS EX-44343-2S 2 prievadų RS-232 PCI Express serijinė plokštė, MosChip MCS9901, žemo profilio

EXSYS EX-44343-2S – tai dviejų prievadų RS-232 serijinė plokštė, skirta tiems, kuriems reikia išsaugoti senąją įrangą ir kartu dirbti su šiuolaikinėmis PCI Express sistemomis. Ji praplečia kompiuterio galimybes dviem DB9 male prievadais, kurių kiekvienas palaiko iki 921,6 Kbps duomenų perdavimo spartą, todėl tinka tiek pramonės automatizavimo, tiek kasos aparatų, tiek laboratorinės įrangos prijungimui.

Kodėl verta rinktis

Plokštė sukurta su patikrintu MosChip MCS9901 valdikliu, užtikrinančiu platų suderinamumą ir stabilų darbą. Ji montuojama į standartinį PCI Express x1 lizdą, o komplekte esantis žemo profilio laikiklis leidžia ją įdiegti ir kompaktiškuose korpusuose. „Plug-and-play“ diegimas supaprastina paruošimą, o IRQ dalijimasis padeda išvengti resursų konfliktų.

Pagrindinės specifikacijos

• Šeimininko sąsaja: PCI Express x1
• Išvesties sąsaja: RS-232
• Serijinių prievadų skaičius: 2
• Jungtis: DB9 male
• Lustas: MosChip MCS9901
• Perdavimo sparta: 921,6 Kbps
• FIFO buferis: 128 baitai vienam prievadui
• Srauto valdymas: aparatinis (RTS/CTS), programinis (XON/XOFF), joks
• Duomenų bitai: 5, 6, 7, 8
• Stabdymo bitai: 1, 1,5, 2
• Paritetas: lyginis, nelyginis, joks, tarpas, žymė
• ESD apsauga: 15KV
• Operacinės sistemos: Windows (32/64 bitų), Linux

Kam tinka

• Brūkšninių kodų skaitytuvų, kvitų spausdintuvų ar kasos stalčių prijungimui mažmeninėje prekyboje
• CNC staklių, PLC valdiklių ar jutiklių sąsajai pramonės įmonėse
• Serijinių prievadų pridėjimui prie modernių kompiuterių, kai naudojama sena laboratorinė ar medicininė įranga
• Serijinio ryšio plėtimui serveriuose ar įterptinėse sistemose

Kaip naudoti

Įstatykite plokštę į laisvą PCI Express x1, x4, x8 arba x16 lizdą, pritvirtinkite ją prie korpuso ir įdiekite tvarkykles pagal operacinę sistemą. Prijunkite RS-232 įrenginius prie DB9 male jungčių ir sukonfigūruokite parametrus (duomenų bitus, stabdymo bitus, paritetą, srauto valdymą) pagal konkretaus įrenginio reikalavimus.

Geros žinoti

Plokštė suderinama su PCI Express x1, x4, x8 ir x16 lizdais, todėl lanksčiai pritaikoma įvairiose sistemose. Ji palaiko platų serijinių parametrų spektrą, leidžiantį pritaikyti nustatymus skirtingiems įrenginiams. Komplekte esantis žemo profilio laikiklis leidžia montuoti kompaktiškuose kompiuteriuose.

Patarimas: prieš montuodami plokštę, užfiksuokite esamą sistemos konfigūraciją ir įsitikinkite, kad PCIe lizdas yra laisvas. Jei naudojate kelis serijinius įrenginius, kiekvienam prievadui nustatykite skirtingus parametrus, kad išvengtumėte duomenų perdavimo klaidų. Periodiškai atnaujinkite tvarkykles – tai užtikrins ilgalaikį ir stabilų darbą.
