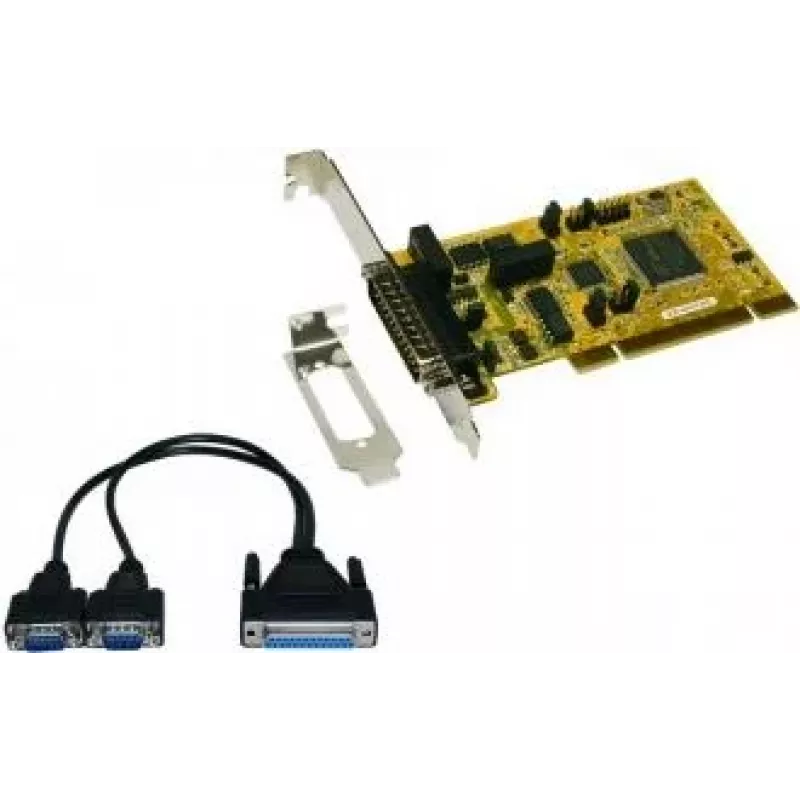

EXSYS EX-42372IS 2 prievadų PCI RS-422/485 serijinė plokštė su apsauga nuo viršįtampių, žemo profilio

Du RS-422/485 prievadai su 15KV ESD ir 600W apsauga nuo viršįtampių – tai išsprendžia modernių kompiuterių ir pramoninės įrangos suderinamumo problemą. EXSYS EX-42372IS plokštė įkišama į PCI lizdą ir užtikrina patikimą serijinį ryšį net sudėtingomis sąlygomis.

Kam skirta

Ši plokštė skirta sistemų integratoriams, pramoninės automatizacijos inžinieriams ir IT specialistams, kuriems reikia prijungti PLC, jutiklius, brūkšninių kodų skaitytuvus ar POS terminalus prie stalinio kompiuterio. Dėl žemo profilio formos faktoriaus ji tinka ploniems arba mažo dydžio kompiuteriams.

Pagrindinės savybės

• Du RS-422/485 serijiniai prievadai su DB9 vyriškais jungtimis
• 15KV ESD ir 600W apsauga nuo viršįtampių kiekviename prievade
• Palaiko RS-422 pilną dupleksą ir RS-485 pusiau/pilną dupleksą
• 128 baitų FIFO buferis kiekvienam prievadui sklandžiam duomenų srautui
• Duomenų perdavimo greitis iki 921,6 Kbps
• Pridedami žemo profilio ir standartiniai laikikliai
• Universalus PCI (3,3V/5V) suderinamumas

Specifikacijos

• Magistralės sąsaja: PCI 32 bitų
• Lustas: su Oxford OX16C950 suderinamas UART
• Serijiniai standartai: RS-422, RS-485
• Jungtys: 2x DB9 vyriškos
• FIFO buferis: 128 baitų siuntimui/priėmimui kiekvienam prievadui
• Perdavimo greitis: iki 921,6 Kbps
• Apsauga nuo viršįtampių: 15KV ESD, 600W
• Darbo režimai: RS-422 pilnas dupleksas, RS-485 2 laidų pusiau dupleksas, 4 laidų pilnas dupleksas
• RS-485 terminatorius: programiškai pasirenkamas 120 omų
• Srauto valdymas: aparatinis (RTS/CTS), programinis (XON/XOFF)
• Paritetas: lyginis, nelyginis, joks, mark, space
• Duomenų bitai: 5, 6, 7, 8
• Stop bitai: 1, 1,5, 2
• Suderinamos operacinės sistemos: Windows (32/64 bitų), Linux

Naudojimo patarimai

RS-485 tinkluose įjunkite 120 omų terminatorių tik įrenginiuose, esančiuose magistralės galuose, kad išvengtumėte signalo atspindžių. Pridėtas žemo profilio laikiklis leidžia montuoti plonuose stalinio kompiuterio korpusuose.

Patarimas: prieš montuodami plokštę, įsitikinkite, kad kompiuteryje yra laisvas PCI lizdas. Jei naudojate ilgus kabelius, rekomenduojama naudoti ekranuotus laidus, kad būtų išvengta trukdžių.
