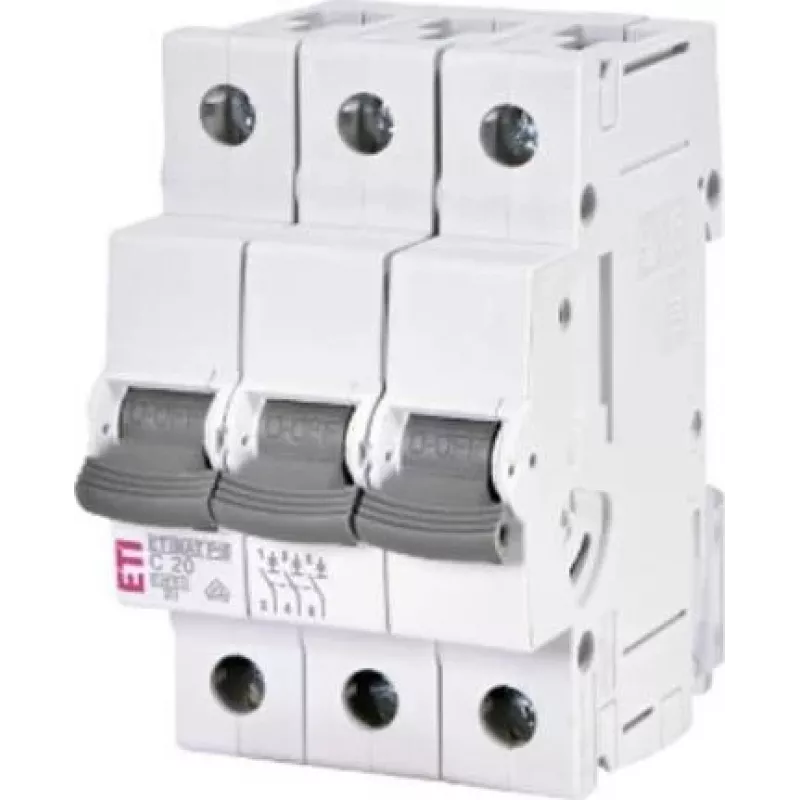

ETI ETIMAT P10 3 polių C20 20A 10kA 400V AC automatinis jungiklis

ETI ETIMAT P10 serijos automatinis jungiklis pasižymi tvirta konstrukcija ir patikimu veikimu, kuris užtikrina ilgalaikę apsaugą trijų fazių grandinėse. Šis 3 polių jungiklis su C charakteristika ir 20 A vardine srove yra skirtas profesionaliems montuotojams, kurie vertina stabilumą ir saugumą.

Privalumai

• 3 polių konstrukcija – skirta trifazėms sistemoms
• 20 A vardinė srovė su C tipo išjungimo charakteristika
• 10 kA trumpojo jungimo pertraukimo geba – patikima apsauga
• Montavimas ant DIN bėgelio – greitas ir paprastas įrengimas
• Plačios gnybtų galimybės: 1–25 mm² laidininkams

Techninės specifikacijos

• Serija: ETIMAT P10
• Polių skaičius: 3
• Vardinė srovė: 20 A
• Išjungimo charakteristika: C
• Vardinė trumpojo jungimo pertraukimo geba (Icn): 10 kA
• Vardinė įtampa: 400 V AC
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis
• Apsaugos laipsnis: IP20
• Energijos ribojimo klasė: 3
• Standartai: IEC/EN 60898-1
• Gnybtų talpa: 1–25 mm² (vientisas/susuktas)
• Darbinė temperatūra: -25 iki +55 °C
• Mechaninis ilgaamžiškumas: 20 000 ciklų
• Elektrinis ilgaamžiškumas: 10 000 ciklų
• Užterštumo laipsnis: 2
• Viršįtampių kategorija: III
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Prijungimo tipas: varžtiniai gnybtai

Kam tinka

Šis automatinis jungiklis rekomenduojamas elektrikams, projektuotojams ir įmonėms, kurios diegia ar prižiūri trifazes elektros sistemas gyvenamuosiuose ir komerciniuose pastatuose. Jis puikiai tinka apsaugoti apšvietimo, rozetinių grupių ir kitas grandines, kuriose atsiranda vidutinės įjungimo srovės.

Naudojimas

Montuokite ant standartinio 35 mm DIN bėgelio. Prijunkite fazinius laidininkus prie atitinkamų gnybtų, laikydamiesi schemos. Užveržkite varžtus reikiamu momentu, kad būtų užtikrintas patikimas kontaktas. Prieš eksploataciją patikrinkite, ar grandinė atitinka vardinius parametrus.

Patarimas: reguliariai tikrinkite jungiklio būklę ir, esant reikalui, atlikite testavimo mygtuko patikrą. Dėl didelio mechaninio ilgaamžiškumo (20 000 ciklų) šis įrenginys tarnaus ilgus metus net intensyvaus naudojimo sąlygomis.
