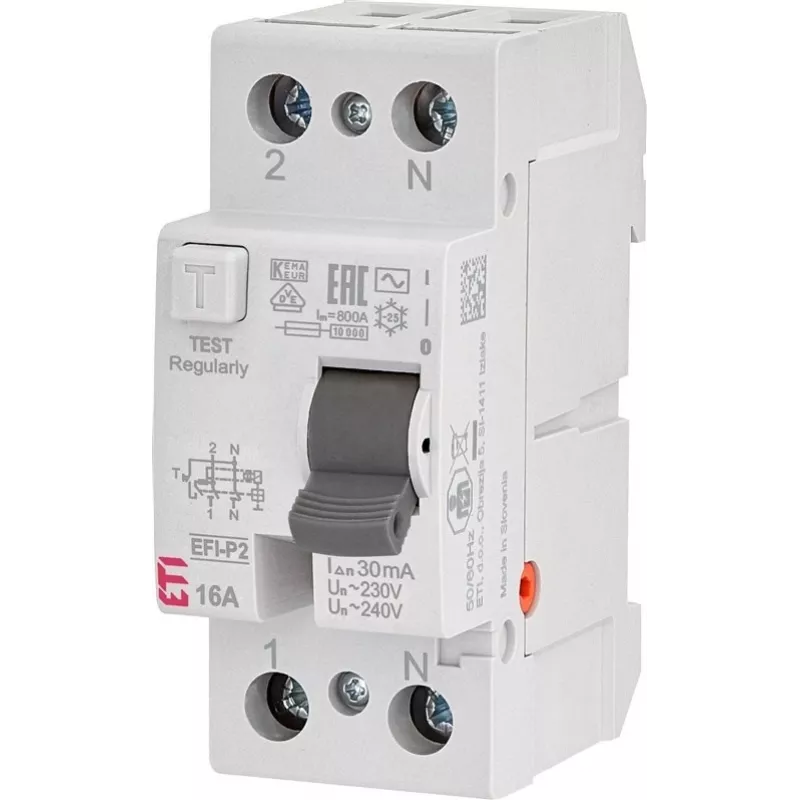

ETI EFI-P2 liekamosios srovės grandinės pertraukiklis 2P 16A 30mA A tipo

Elektros įrenginių eksploatacijos metu nutekamosios srovės gali sukelti rimtus sužalojimus ar gaisrą. ETI EFI-P2 liekamosios srovės grandinės pertraukiklis (RCCB) aptinka net 30 mA nuotėkio sroves ir akimirksniu atjungia grandinę, apsaugodamas žmones ir turtą nuo elektros smūgio bei izoliacijos gedimų.

Kam jis skirtas

Šis RCCB yra būtinas gyvenamosiose, komercinėse ir lengvosios pramonės instaliacijose. Elektrikai, skydų gamintojai ir techninės priežiūros specialistai įvertins patikimą apsaugą, kompaktišką dydį ir atitiktį tarptautiniams saugos standartams.

Pagrindinės savybės

• 2 polių konstrukcija, skirta vienfazėms 230 V AC grandinėms
• Vardinė srovė 16 A, tinka įprastoms kištukinių lizdų ir apšvietimo grandinėms
• Jautrus 30 mA atjungimo slenkstis, užtikrinantis asmenų apsaugą
• A tipo atjungimas: reaguoja į kintamąją ir pulsuojančią nuolatinę nuotėkio srovę
• Momentinis atjungimas – greitas grandinės išjungimas
• Tvirtinimas ant DIN bėgelio, tik 2 moduliai pločio
• Dideli gnybtai, priimantys laidus iki 25 mm²
• Aukšta 10 kA sąlyginė trumpojo jungimo galia
• Atitinka IEC/EN 61008-1

Specifikacijos

• Įrenginio tipas: liekamosios srovės grandinės pertraukiklis (RCCB)
• Polių skaičius: 2P
• Vardinė srovė (In): 16 A
• Vardinė liekamoji veikimo srovė (IΔn): 30 mA
• Liekamosios srovės tipas: A
• Vardinė įtampa (Un): 230 V AC
• Vardinis dažnis: 50/60 Hz
• Vardinė sąlyginė trumpojo jungimo srovė (Inc): 10 kA
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 4 kV
• Vardinė izoliacijos įtampa (Ui): 500 V
• Montavimo tipas: DIN bėgelis (35 mm)
• Gnybtų talpa: 1-25 mm² (vientisas/su vytomis)
• Prisukimo momentas: 2.5 Nm
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (korpusas): IP40
• Darbinė temperatūra: -25°C iki +55°C
• Standartai: IEC/EN 61008-1
• Atjungimo charakteristika: momentinė
• Modulio plotis: 2 moduliai

Patarimai

Visada montuokite šį RCCB žemyn nuo tinkamo mini grandinės pertraukiklio (MCB), kad būtų užtikrinta apsauga nuo viršsrovių. Reguliariai tikrinkite įrenginį naudodami įmontuotą bandymo mygtuką, kad įsitikintumėte, jog jis veikia tinkamai. Grandinėms su nuolatinės srovės komponentais, pvz., elektromobilių įkrovikliais ar saulės inverteriais, jei reikia, apsvarstykite B tipo RCCB.
