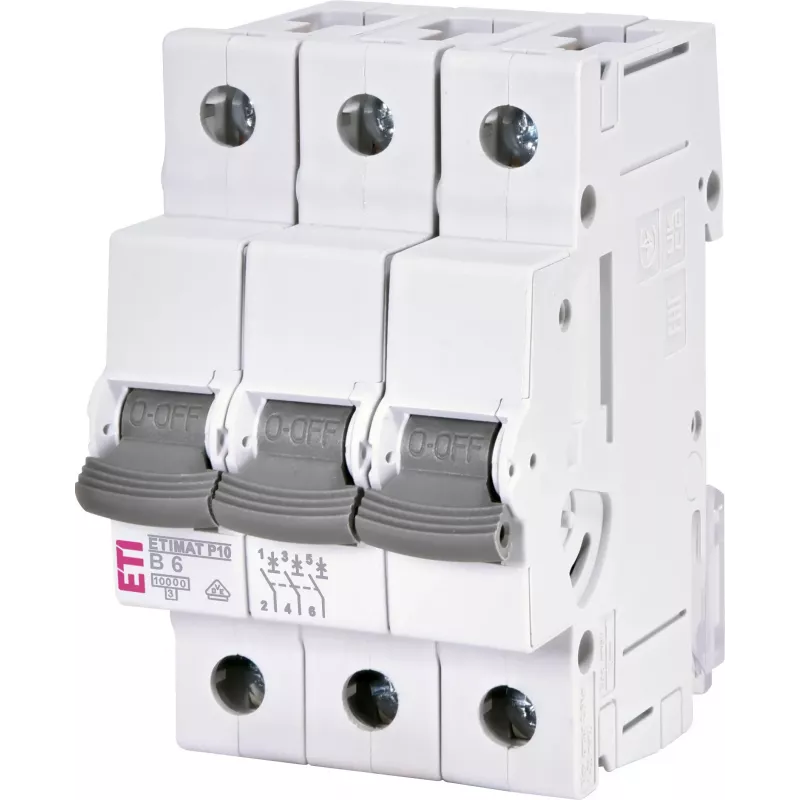

ETI 001901307 ETIMAT P10 3 polių 6A B charakteristikos automatinis jungiklis 415V 10kA

Elektros skirstomųjų tinklų projektuotojams ir montuotojams, kuriems reikia patikimos trijų fazių grandinių apsaugos, ETI ETIMAT P10 serijos automatinis jungiklis su 6 A vardine srove užtikrina stabilų veikimą tiek pramoninėse, tiek komercinėse sistemose. Šis įrenginys sujungia šiluminę ir magnetinę apsaugą viename kompaktiškame 3 modulių korpuse, skirtame DIN bėgeliui.

Privalumai

• 3 polių konfigūracija – skirta trifazėms grandinėms
• B tipo išjungimo charakteristika – tinka bendroms varžinėms apkrovoms
• 10 kA trumpojo jungimo pertraukimo geba esant 415 V AC
• Šiluminis-magnetinis atleidiklis – patikimas veikimas
• Montavimas ant DIN bėgelio su varžtiniais gnybtais

Naudojimas kasdienėje praktikoje

Esant 6 A vardinei srovei ir B charakteristikai, šis jungiklis puikiai tinka apšvietimo grandinėms, kištukiniams lizdams ir kitoms apkrovoms su vidutinėmis įjungimo srovėmis. Aiškus ON/OFF indikatorius leidžia iš karto įvertinti būseną, o 54 mm plotis taupo vietą perpildytuose skirstomuosiuose skyduose. Jis veikia 50/60 Hz dažniu ir priima kietus arba lanksčius laidininkus nuo 1 iki 25 mm².

Techninės specifikacijos

• Vardinė srovė: 6 A
• Polių skaičius: 3
• Išjungimo charakteristika: B
• Vardinė įtampa: 415 V AC
• Vardinė trumpojo jungimo pertraukimo geba (Icn): 10 kA
• Vardinis dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis
• Gnybtų tipas: varžtiniai
• Gnybtų talpa: 1–25 mm² (kieti/lankstūs)
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė temperatūra: -25 iki +55 °C
• Elektrinis ilgaamžiškumas: 10 000 ciklų
• Mechaninis ilgaamžiškumas: 20 000 ciklų
• Atitiktis standartui: EN 60898-1
• Energijos ribojimo klasė: 3
• Modulio plotis: 3 moduliai (54 mm)
• Indikatorius: ON/OFF padėties indikatorius
• Atleidiklio tipas: šiluminis-magnetinis

Pabaigos pastaba

Kompaktiškas ir patikimas automatinis jungiklis trifazei apsaugai, pagamintas pagal EN 60898-1 standartą ir paruoštas montuoti ant DIN bėgelio.
