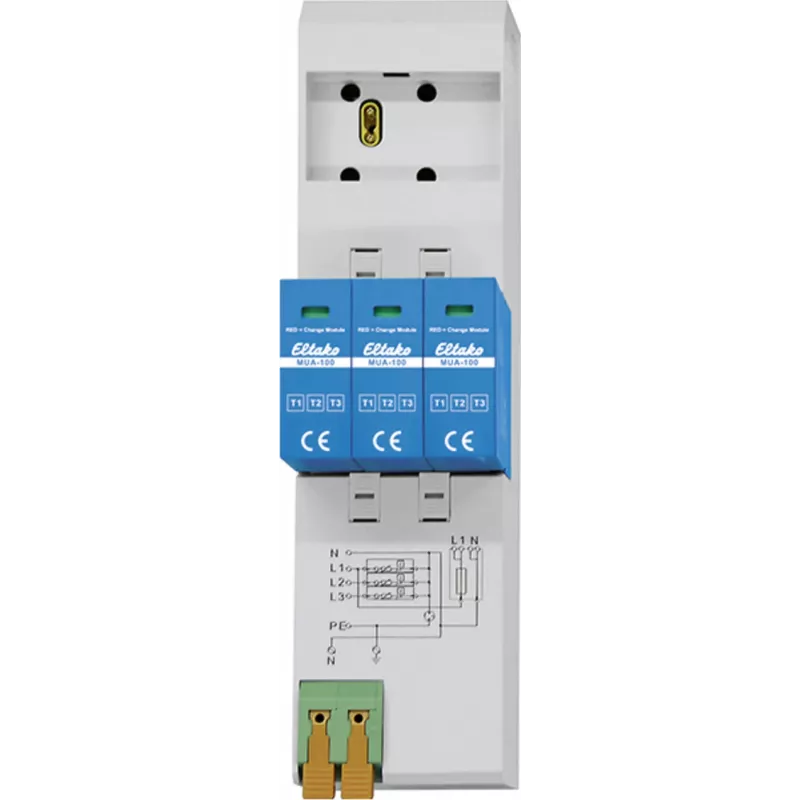

Eltako MUA-100 Modulinis viršįtampių iškroviklis 1+2+3 tipas, 4 polių, 12,5kA impulsinė srovė, DIN bėgelis

Eltako MUA-100 – tai kombinuotas 1+2+3 tipo apsaugos įrenginys, sukurtas profesionalams, kuriems reikia patikimos apsaugos nuo žaibo ir perjungimo viršįtampių mažos įtampos skirstomuosiuose tinkluose. Šis modulinis iškroviklis su 50 kA (10/350 µs) sumine impulsine srove ir žemesniu nei 1,5 kV apsaugos lygiu užtikrina tvirtą atsaką į trumpalaikius įtampos šuolius, nepalikdamas kompromisų tarp vietos ir patikimumo.

Apžvalga

Eltako MUA-100 (modelis 28380000) yra kombinuotas žaibo ir viršįtampių iškroviklis, skirtas TN-S, TT ir TN-C tinklo sistemoms. Jis suteikia tvirtą apsaugą 230/400 V kintamosios srovės įrenginiams, kurių vardinis iškrovos srovės dydis yra 20 kA (8/20 µs) vienam poliui, o impulsinė srovė – 12,5 kA (10/350 µs) vienam poliui. Įrenginys montuojamas ant DIN bėgelio (35 mm), užima tik 4 TE (72 mm) pločio, o vizualinė būsenos indikacija leidžia greitai pastebėti gedimus.

Kuo išsiskiria

• Kombinuota 1+2+3 tipo apsauga viename kompaktiškame modulyje
• Didelė impulsinės srovės talpa: 12,5 kA vienam poliui (10/350 µs)
• Žemas apsaugos įtampos lygis (< 1,5 kV) jautriai įrangai
• Greitas atsako laikas – mažiau nei 25 ns
• Platus darbinės temperatūros diapazonas nuo -40°C iki +80°C
• Vizualinė žalia/raudona būsenos indikacija, skirta lengvai stebėti

Techniniai duomenys

• Apsaugos tipas: kombinuotas 1+2+3 tipo iškroviklis
• Tinklo sistemos: TN-S, TT, TN-C
• Vardinė įtampa (Un): 230/400 V AC
• Maksimali nuolatinė darbinė įtampa (Uc): 280 V AC
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs) vienam poliui
• Impulsinė srovė (Iimp): 12,5 kA (10/350 µs) vienam poliui
• Suminė impulsinė srovė (Iimp total): 50 kA (10/350 µs)
• Apsaugos įtampos lygis (Up): < 1,5 kV
• Atsako laikas: < 25 ns
• Polių skaičius: 4 polių (3P+N)
• Montavimo būdas: DIN bėgelis (35 mm)
• Modulio plotis: 4 TE (72 mm)
• Trumpojo jungimo atsparumas (Isccr): 50 kA
• Maksimalus atsarginis saugiklis: 160 A gG
• Darbinės temperatūros diapazonas: -40°C iki +80°C
• Būsenos indikacija: vizualinė (žalia/raudona)
• Apsaugos klasė: IP20

Mūsų vertinimas

Eltako MUA-100 yra aukštos kokybės viršįtampių apsaugos sprendimas sudėtingoms elektros instaliacijoms. Dėl kombinuotos 1+2+3 tipo klasifikacijos, didelių iškrovos galių ir kompaktiško dizaino jis yra patikimas pasirinkimas apsaugant jautrią įrangą nuo žaibo ir perjungimo viršįtampių.
