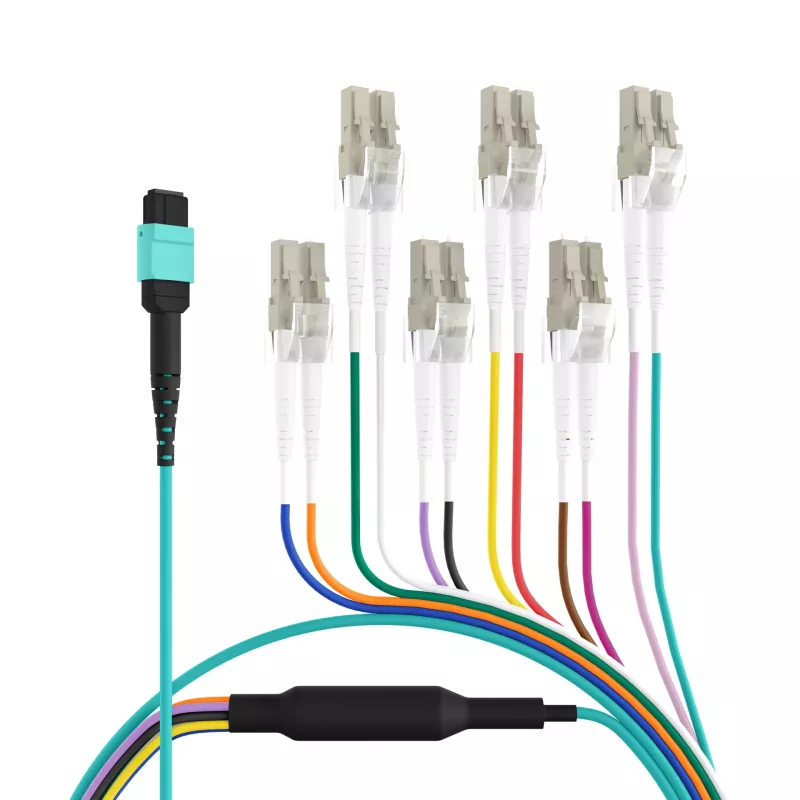

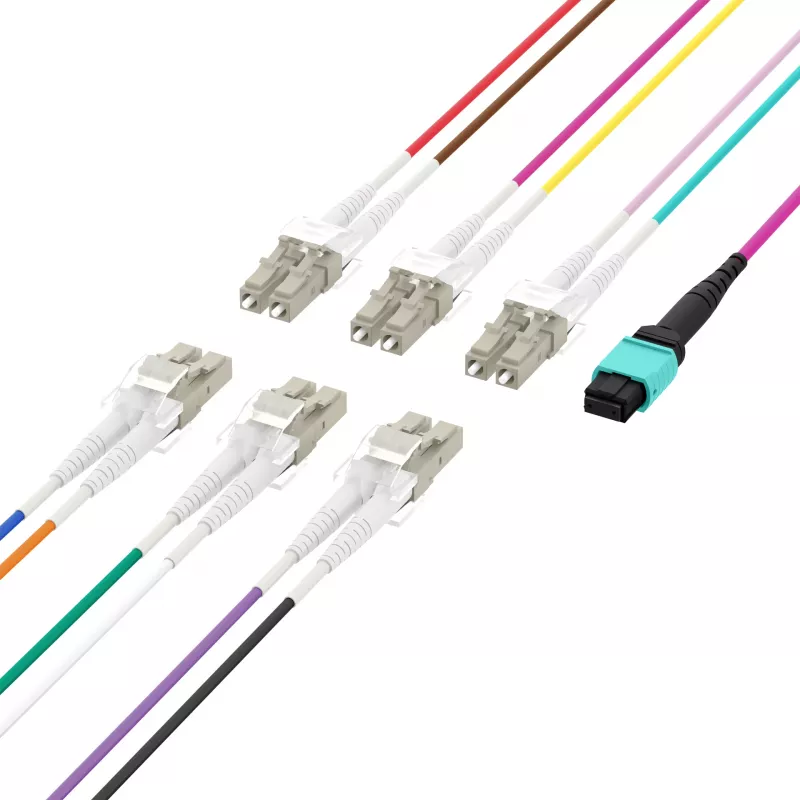

EFB MTP į LC 12 gijų OM3 LSZH akvos spalvos fan-out komutacinis kabelis, 7,5 m MTPF12LCOM3-7,5

Duomenų centrų ir įmonių tinklų inžinieriams, kuriems tenka sujungti didelio tankio magistralinius MTP kabelius su atskirais LC prievadais, šis EFB fan-out komutacinis kabelis yra tiesus sprendimas. Viename 7,5 m ilgio segmente – 12 OM3 daugiamodžių gijų, o akvos spalvos LSZH apvalkalas iš karto nurodo, kad tai OM3/OM4 daugiamodis kabelis, mažinantis klaidų riziką spintose.

Kam skirtas

Šis kabelis sukurtas tiems, kam reikia greitai ir tvarkingai išskaidyti MTP/MPO magistralę į šešis LC duplex porinius lizdus. Jis tinka serverių spintų, komutatorių ir maršrutizatorių prijungimui prie magistralinių linijų, taip pat 40G/100G lygiagrečios optikos architektūroms, kai naudojami 8 ar 12 gijų MTP moduliai.

Privalumai

• 12 gijų viename MTP female jungtyje – maksimalus prievadų tankis ir mažiau kabelių spintoje.
• OM3 daugiamodis pluoštas užtikrina 10 Gigabit Ethernet iki 300 m, o 40G/100G – su lygiagrečiąja optika.
• LSZH apvalkalas išskiria mažai dūmų ir ėsdinančių dujų gaisro atveju – svarbu uždarose patalpose.
• Akvos spalva – standartinis OM3/OM4 žymėjimas, palengvinantis identifikavimą.
• Fan-out konstrukcija leidžia tiesiogiai pereiti nuo MTP magistralės prie LC įrangos be papildomų adapterių.

Techninė specifikacija

• Jungtis A: MTP female (suderinama su MPO)
• Jungtis B: 6x LC duplex
• Gijų skaičius: 12
• Pluošto tipas: daugiamodis OM3
• Šerdis/apvalkalas: 50/125 µm
• Ilgis: 7,5 m
• Apvalkalo medžiaga: LSZH (mažai dūmų, be halogenų)
• Apvalkalo spalva: akva
• Pralaidumo juosta: 1500 MHz·km @ 850 nm, 500 MHz·km @ 1300 nm
• Standartai: TIA/EIA-568-C.3, IEC 61754-7 (MPO), IEC 61754-20 (LC)

Naudojimas

Kabelį patogu naudoti kaip trumpą sujungimą tarp MTP/MPO magistralinio kabelio ir LC prievadų komutatoriuje ar serveryje. Prieš jungdami nuvalykite MTP ir LC jungtis specialiais valymo įrankiais – net mažos dulkės gali susilpninti signalą. Laikykitės minimalaus lenkimo spindulio, nurodyto kabelio techniniuose duomenyse, ir nenaudokite jėgos sukdami MTP jungtį.

Patarimas: jei spintoje jau naudojate MTP magistralę, rinkitės būtent tokio ilgio fan-out kabelį, kad nereikėtų jo kilpinti – taip išvengsite per didelio lenkimo ir signalo nuostolių. Akvą spalvą naudokite kaip greitą orientyrą atskirdami OM3/OM4 nuo vienmodžių (geltonų) kabelių.
