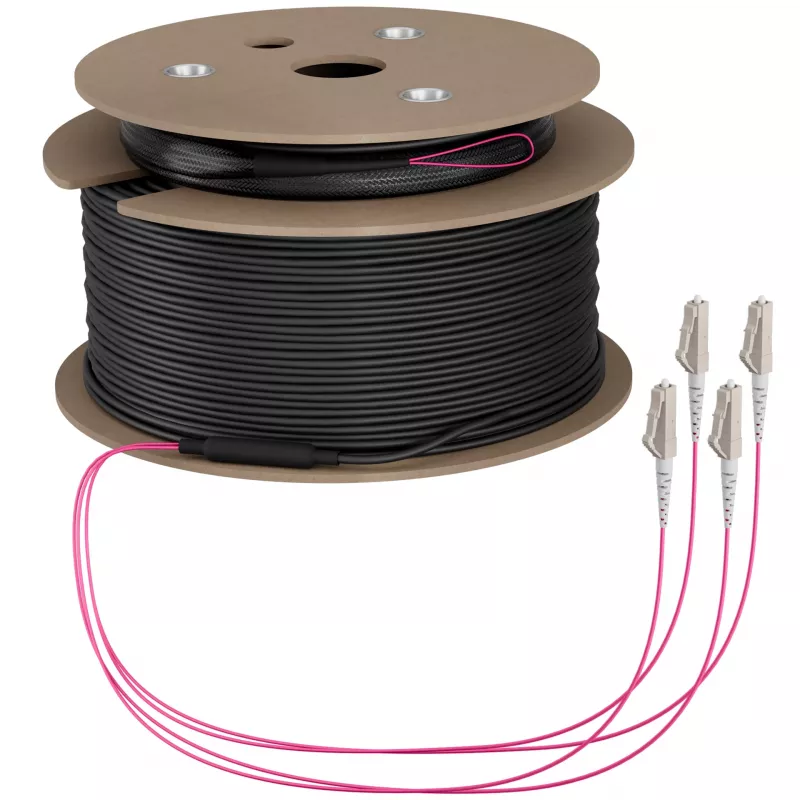

EFB Elektronik magistralinis kabelis U-DQ ZN BH OM4 4G 1x4 LC-LC 180m Dca LSZH O8303S180OM4

Duomenų centrų technikai ir įmonių tinklų inžinieriai, diegdami magistralinius ryšius tarp paskirstymo zonų, susiduria su ilgų atstumų ir didelio pluoštų skaičiaus iššūkiu. Šis 180 metrų OM4 daugiamodis magistralinis kabelis su iš anksto sumontuotais LC jungtimis iš abiejų galų leidžia greitai ir patikimai sujungti optinius skirstytuvus, išvengiant sudėtingo ir brangaus suvirinimo vietoje.

Pagrindinės specifikacijos

• Pluošto tipas: OM4 daugiamodis, 50/125 µm šerdis/apvalkalas
• Pluoštų skaičius: 4
• Jungtys: LC – LC
• Ilgis: 180 m
• Apvalkalas: LSZH (mažai dūmų, be halogenų)
• Atsparumas ugniai: Dca (CPR)
• Kabelio konstrukcija: U-DQ ZN BH, centrinis vamzdelis, sausas vandens blokavimas, nemetalinė įtempimo mažinimo sistema
• Apvalkalo spalva: akvamarino
• Maksimalus slopinimas: 2,3 dB/km esant 850 nm, 0,6 dB/km esant 1300 nm
• Efektyvioji modalinė juosta (EMB): 4700 MHz·km esant 850 nm
• Perpildyto paleidimo juosta: 500 MHz·km esant 1300 nm
• Naudojimas: vidaus/lauko

Kodėl verta rinktis

OM4 klasė užtikrina 10G, 40G ir 100G Ethernet perdavimą iki 150 metrų, naudojant 850 nm VCSEL šaltinius, todėl tinka magistraliniams ir agregavimo ryšiams. LSZH apvalkalas išskiria mažai dūmų ir jokių halogenų dujų gaisro metu – tai būtina uždarose patalpose. Dca įvertinimas patvirtina atitiktį ES CPR reikalavimams dėl atsparumo ugniai.

Idealiausios naudojimo sritys

• Duomenų centrų magistralinis kabeliavimas tarp paskirstymo zonų
• Įmonių kampų ryšiai tarp pastatų
• Didelio tankio optinis paskirstymas kolokacijos įrenginiuose
• Iš anksto paruoštas magistralinis kabelis greitam diegimui struktūrinio kabeliavimo sistemose

Gera žinoti

Centrinio vamzdelio konstrukcija su sausu vandens blokavimu leidžia naudoti lauke kanaluose arba tiesiogiai užkasant, o nemetalinė konstrukcija išvengia įžeminimo problemų. Akvamarino spalvos apvalkalas yra standartinis OM4 identifikavimui.

Patarimas: prieš montuodami įsitikinkite, kad LC jungtys yra švarios – naudokite vienkartines optines šluostes. Kabelį tieskite laikydamiesi minimalaus lenkimo spindulio (paprastai 10 kartų didesnis už kabelio skersmenį), kad išvengtumėte signalo nuostolių. Jei kabelis klojamas lauke, apsvarstykite papildomą apsaugą nuo graužikų.
