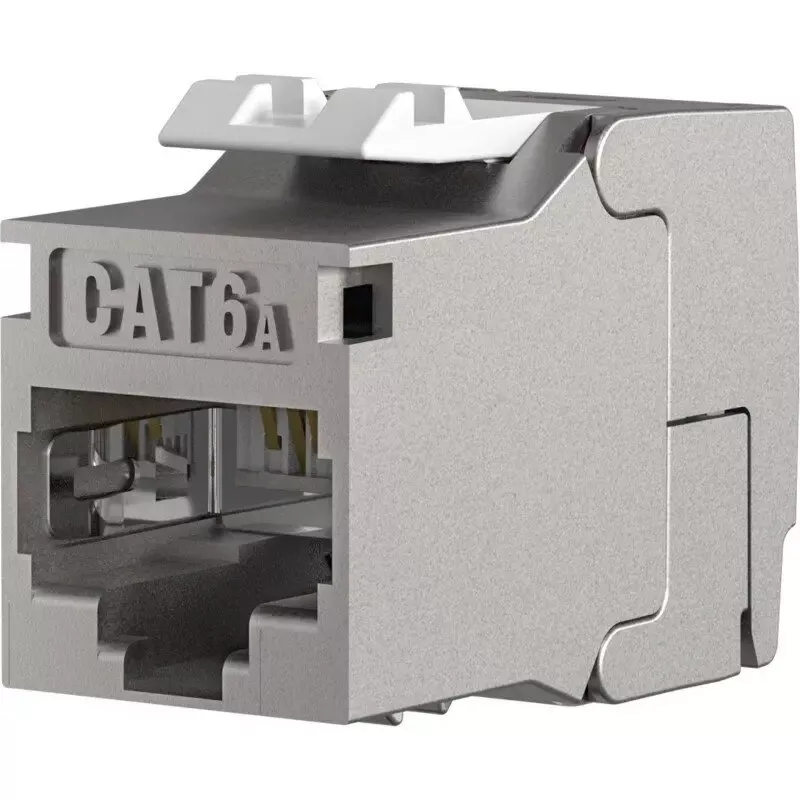

EFB Elektronik RJ45 Keystone Slimline/Shortbody Cat.6A, ekranuotas, 29.2 mm, montavimas be įrankių

EFB Elektronik RJ45 Keystone Slimline/Shortbody Cat.6A modulis – tai kompaktiškas ekranuotas keystone modulis, skirtas montuoti ribotos erdvės vietose. Dėl 29,2 mm trumpo korpuso ir komponentų sertifikavimo 10 Gigabit Ethernet tinklui, šis Cat.6A modulis užtikrina greitą duomenų perdavimą, telpa į rozetes, grindų kanalus ir pataisų skydelius, kur svarbus kiekvienas milimetras. Montavimas be įrankių ir aiškus TIA/EIA 568 A/B porų išdėstymas leidžia greitai ir patikimai užbaigti kabelį.

Privalumai

Plonas trumpas korpusas sumažina montavimo gylį, neprarandant ekranavimo efektyvumo. Montavimas be įrankių pagreitina darbą ir sumažina specialių įrankių poreikį. Modulyje yra kabelių organizatoriai tiek vientisiems (AWG23/1–22/1), tiek suvytiems (AWG26/7) laidininkams, apsauginis dangtelis kontaktams ir greita instrukcija. Ekranavimas užtikrina atsparumą elektromagnetiniams trikdžiams triukšmingoje aplinkoje.

Tinka

• Rozetėms ir sieninėms plokštėms su ribotu gyliu
• Grindų kanalams ir pakeltų grindų spintoms
• Kompaktiškiems pataisų skydeliams ir modulinėms plokštėms
• Verslo ir duomenų centrų jungtims, reikalaujančioms 10 Gigabit spartos

Pagrindinės techninės specifikacijos

• Kategorija: Cat.6A, komponentų sertifikuota 10 Gigabit Ethernet
• Ekranavimas: pilnas metalinis ekranas, užtikrinantis apsaugą nuo EMI
• Forma: plonas trumpas korpusas, gylis 29,2 mm
• Užbaigimas: montavimas be įrankių su TIA/EIA 568 A/B porų valdymu
• Suderinami laidininkai: vientisi AWG23/1–22/1 ir suvyti AWG26/7
• Priedai: kabelių organizatoriai, apsauginis dangtelis, greita instrukcija

Naudojimas

Paruoškite kabelį: nuimkite išorinį apvalkalą iki rekomenduojamo ilgio ir išdėstykite poras pagal TIA/EIA 568 A arba B schemą. Įstatykite laidininkus į spalvomis pažymėtus lizdus ir užbaikite montavimą integruotu mechanizmu be įrankių. Jei montuojate ekranuotoje sistemoje, užtikrinkite ekrano įžeminimą prie rozetės ar plokštės. Jei prievadas nenaudojamas, uždėkite apsauginį dangtelį, kad apsaugotumėte kontaktus nuo dulkių.

Rekomendacijos

Naudokite modulį ten, kur reikalingas mažas montavimo gylis arba ribota erdvė. Patikrinkite ekrano įžeminimą kiekvienoje rozetėje, kad išlaikytumėte visišką EMI apsaugą. Visoje jungtyje naudokite tą pačią porų schemą (568A arba 568B). Venkite per didelio kabelio lenkimo spindulio ir laikykitės kabelio gamintojo rekomendacijų dėl tempimo jėgos.
