InLine RJ45 modulė moteriška-moteriška SNAP-In Cat.6 STP 74206M

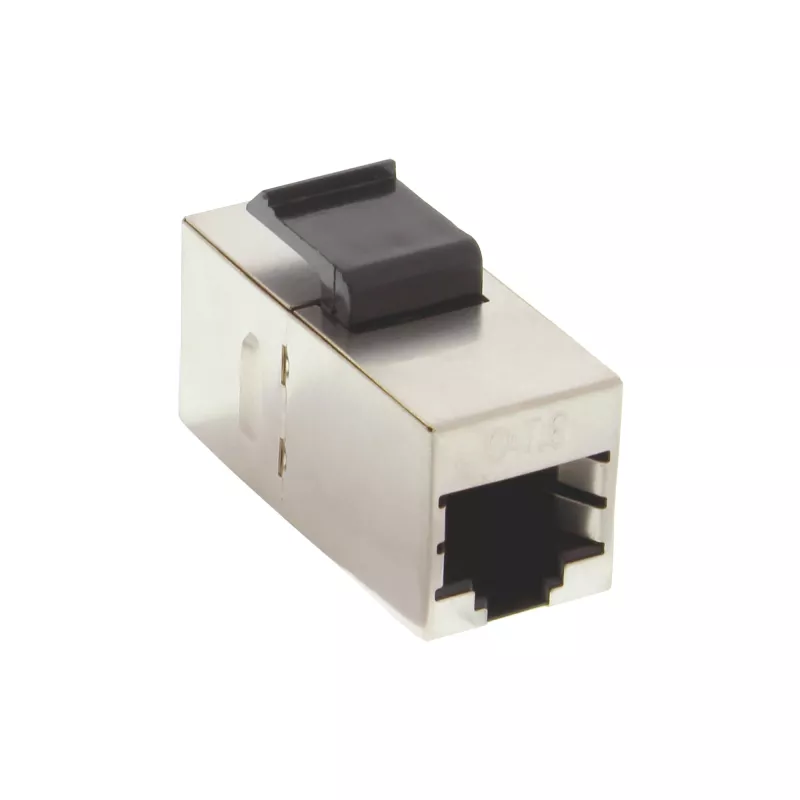

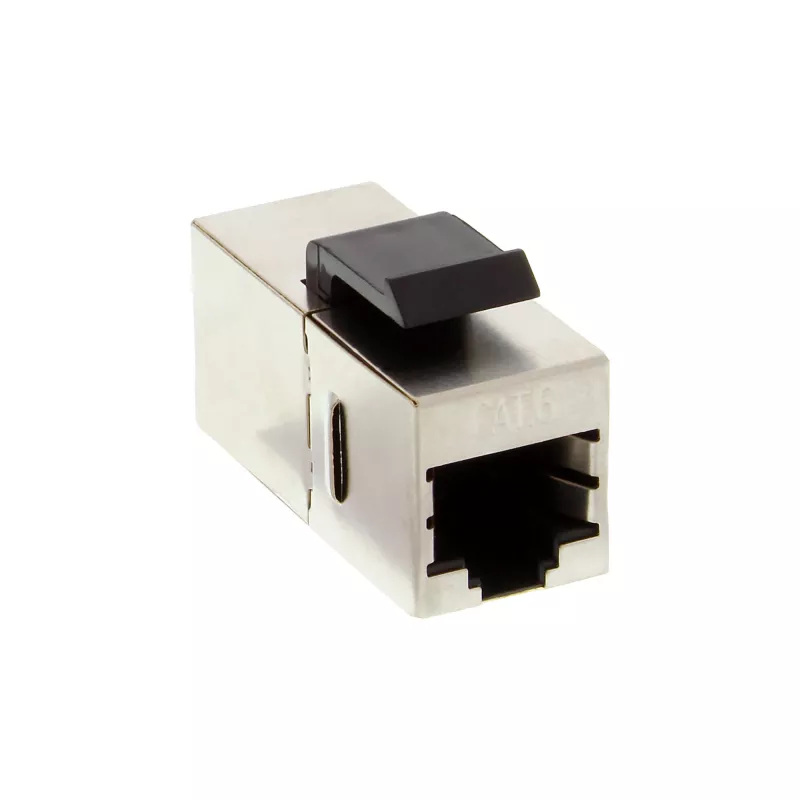

InLine RJ45 modulė moteriška-moteriška SNAP-In Cat.6 STP 74206M – tai kompaktiškas keystone tipo įdėklas, suteikiantis dvi RJ45 moteriškas jungtis viename snap-in bloke. Sukurtas struktūriniams LAN tinklų įrengimams, modulė tinka į standartinius snap-in rėmus ir sienines rozetes iš įvairių gamintojų, palaiko ekranuotas Cat.6 jungtis patikimam didelės spartos duomenų perdavimui. Modulė yra juodos ir sidabrinės spalvų, tinkama tinklo pratęsimams, pataisų skydams ar kompaktiškiems sujungimo taškams įrengti dėžėse ar lizduose.

Privalumai

Ši SNAP-In Cat.6 STP modulė siūlo dvigubą RJ45 moterišką sąsają viename įdėkle, leidžiančią lengvai sukabinti ar pratęsti Ethernet ryšius. Snap-in (keystone) formatas leidžia montuoti į atraminius rėmus ir rozetes iš tokių gamintojų kaip Gira, Merten ir PEHA (įdėklo dydis: 14,6 x 19,4 mm). Ekranuotas Cat.6 dizainas pagerina apsaugą nuo trikdžių, užtikrindamas aukštesnį duomenų vientisumą, o kompaktiška konstrukcija supaprastina montavimą ribotose erdvėse.

Pagrindinės techninės specifikacijos

• Tipas: Keystone snap-in modulė
• Jungtys: 2 x RJ45 moteriška (sujungtos viduje)
• Kategorija: Cat.6 (veikia iki 250 MHz)
• Ekranavimas: STP (ekranuota vytapora)
• Montavimo dydis: 14,6 x 19,4 mm (atitinka standartinius snap-in rėmus)
• Spalva: Juoda / sidabrinė (priklausomai nuo versijos)
• Medžiaga: Aukštos kokybės plastikas su metaliniu ekranavimu
• Atitiktis: TIA/EIA-568-B.2, ISO/IEC 11801

Naudojimas

Paruoškite montavimą – jei reikia, išjunkite tinklo įrenginius. Įstatykite modulę į suderinamą snap-in atraminį rėmą arba sieninės rozetės angą, kol ji užsifiksuos. Prijunkite standartinius ekranuotus RJ45 pataisų kabelius prie kiekvienos moteriškos jungties, kad sujungtumėte dvi kabelių atkarpas arba sukurtumėte trumpą pataisų jungtį. Užtikrinkite ekrano tęstinumą, naudodami ekranuotus kabelius ir metalinius rėmus, tinkamai sujungdami įžeminimo elementus, jei reikia.

Rekomendacijos

Naudokite modulę su ekranuotais Cat.6 kabeliais geriausiam veikimui ir įsitikinkite, kad atraminis rėmas ar rozetė atitinka įdėklo dydį (14,6 x 19,4 mm). Patikrinkite ekranuotos sistemos įžeminimą, kai montuojama metaliniuose korpusuose arba naudojant metalines rozetes.
