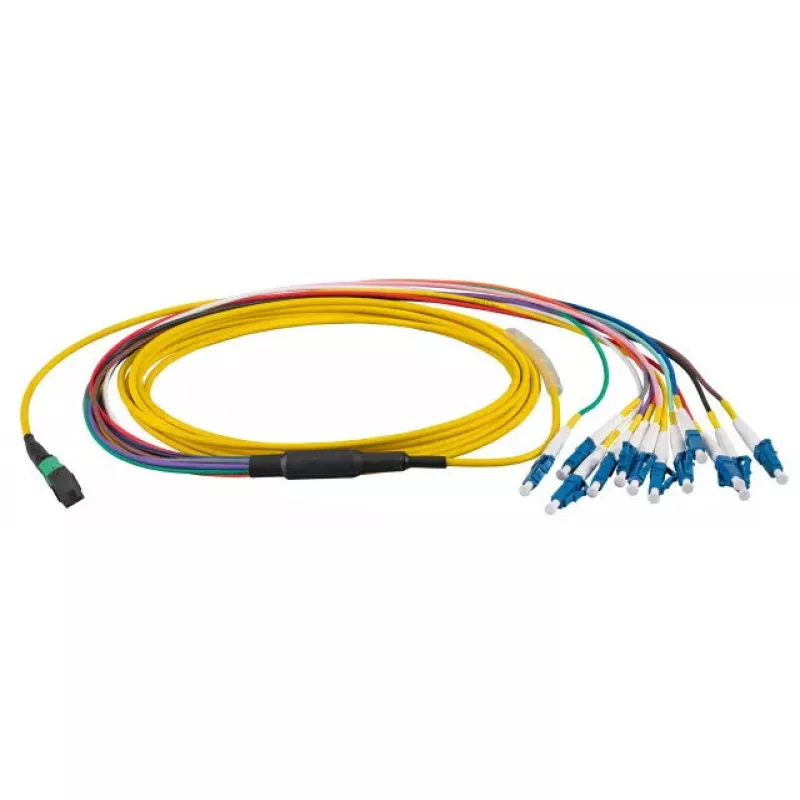

Skaidulinis optinis kabelis EFB Elektronik MTPF12LCOS2-2

Šis EFB Elektronik MTPF12LCOS2-2 yra 2 m ilgio OS2 vienmodis optinis kabelis, skirtas didelio tankio jungtims. Jis sujungia vieną MTP kelių skaidulų jungtį viename gale su dvylika LC jungčių kitame, taip suteikdamas kompaktišką sprendimą 12 skaidulų magistralės išskaidymui į atskiras LC pabaigas. Kabelis naudoja 9 µm vienmodį šerdies skersmenį, užtikrinantį ilgo nuotolio, mažų nuostolių optinį perdavimą, tinkamą šiuolaikinėms didelės spartos tinklų aplinkoms, tokioms kaip duomenų centrai ir telekomunikacijų stelažai.

Privalumai

Šis daugiafunkcis optinis mazgas suderina tankį ir valdomumą, sujungdamas MTP sąsają su atskirais LC išėjimais. OS2 vienmodė konstrukcija su 9 µm šerdimi sumažina slopinimą ir modalinę dispersiją, užtikrindama stabilų aukšto dažnių juostos plotį signalą. 2 m ilgis yra patogus jungtims stelaže arba tarp gretimos įrangos, o tvirti jungčių korpusai sumažina mechaninio pažeidimo riziką montavimo ir perkonfigūravimo metu.

Tinka

• Duomenų centro magistralėms ir jungimui tarp MTP magistralių ir LC įrangos
• Didelės spartos tinklo jungtims, įskaitant 10G, 40G ir 100G diegimus, kur reikalingas MTP-LC išskaidymas
• Telekomunikacijų stelažams, optiniams skirstytuvams ir serverių tarpusavio jungtims

Pagrindinės specifikacijos

• Skaidulos tipas: OS2, vienmodis
• Šerdies skersmuo: 9 µm
• Jungtis (A galas): MTP kelių skaidulų jungtis, 12 skaidulų
• Jungtis (B galas): 12 × LC jungtys
• Ilgis: 2 m
• Režimas: Vienmodis, ilgo nuotolio mažų nuostolių perdavimui
• Konstrukcija: Vidaus naudojimui skirta, su sustiprintais jungčių gaubtais

Kaip naudoti

Įstatykite MTP jungtį į atitinkamą MTP adapterį ar kasetę pataisos skydelyje, užtikrindami teisingą orientaciją ir patikimą fiksavimą. Nutieskite 2 m ilgio kabelį iki tikslinės įrangos ir prijunkite LC jungtis prie įrenginių LC prievadų, laikydamiesi teisingo poliškumo ir kanalų atvaizdavimo. Venkite staigių lenkimų ir montavimo metu išlaikykite tinkamą lenkimo spindulį. Po montavimo patikrinkite kiekvieną kanalą atitinkama optine matavimo įranga, kad patvirtintumėte įterpimo nuostolius ir tęstinumą.

Rekomendacijos

Kad užtikrintumėte geriausią veikimą, kabelį laikykite ir tvarkykite už jungčių gaubtų, nenaudojamų jungčių apsauginius dangtelius laikykite uždėtus, o prieš sujungdami jungtis naudokite valymo įrankius. Išlaikykite ne mažesnį kaip 30 mm lenkimo spindulį vienmodėms skaiduloms ir venkite per didelės traukimo jėgos. Šį 2 m MTP-LC mazgą naudokite trumpoms jungtims stelaže arba tarp gretimų stelažų, kai reikia 12 skaidulų išskaidymo.
