EFB Elektronik magistralinis optinis kabelis U-DQ ZN BH OS2 8E 1x8 LC-LC 160m Dca LSZH O8322S160OS2

EFB Elektronik U-DQ ZN BH OS2 8E 1x8 LC-LC 160m Dca LSZH O8322S160OS2 – tai 160 metrų vienmodis magistralinis kabelis, skirtas stuburo linijoms tarp serverinių spintų ir pastatų segmentų, kur svarbiausia mažas silpnėjimas ir patikimas ryšys visą eksploatacijos laiką.

Kodėl verta rinktis šį sprendimą

• 8 pluoštai viename 1x8 laisvos struktūros vamzdelyje – tankus, bet tvarkingas kabeliavimas

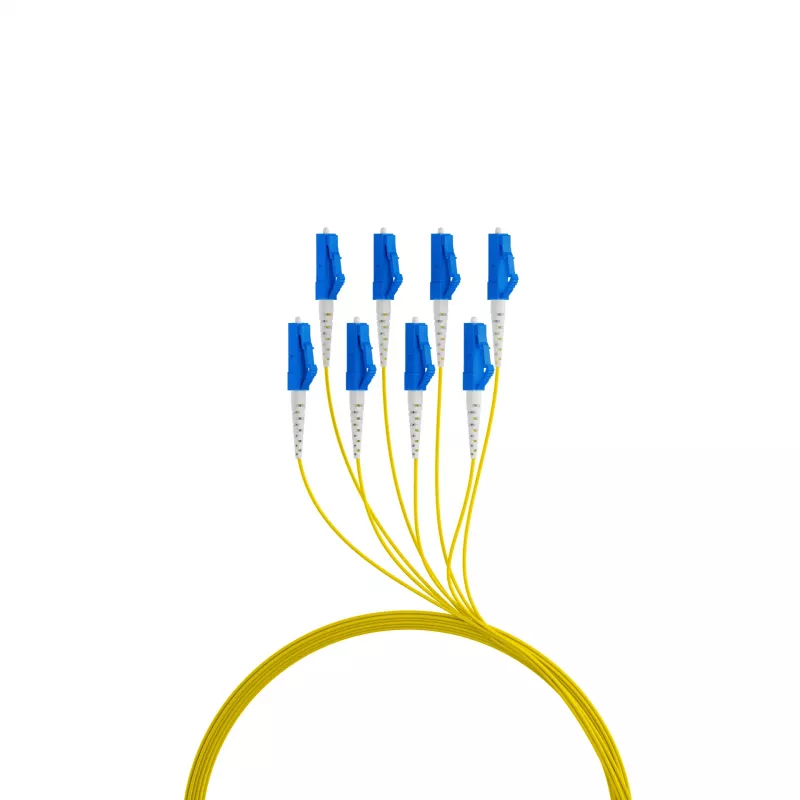

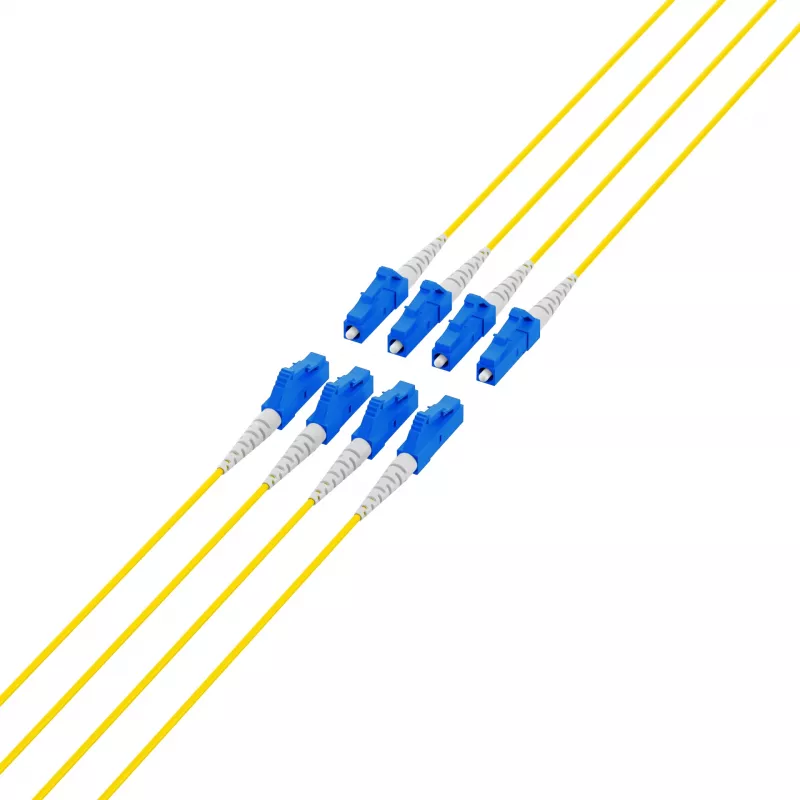

• LC duplex jungtys abiejuose galuose – greitas pajungimas prie aktyvios įrangos ir patch panelių
• OS2 vienmodis pluoštas (ITU-T G.652.D), 9/125 µm šerdis/apvalkalas – ilgiems atstumams be regeneracijos
• LSZH apvalkalas ir CPR Dca degumo klasė – mažiau dūmų ir halogenų patalpose su žmonėmis
• Nemetalinė įtempimo reljefinė konstrukcija išlaiko laisvą vamzdelį traukimo metu

Techniniai duomenys

• Gaminio tipas: magistralinis optinis kabelis
• Pluošto tipas: OS2 vienmodis
• Pluoštų skaičius: 8
• Pluoštų konfigūracija: 1x8 (1 laisvas vamzdelis, 8 pluoštai)

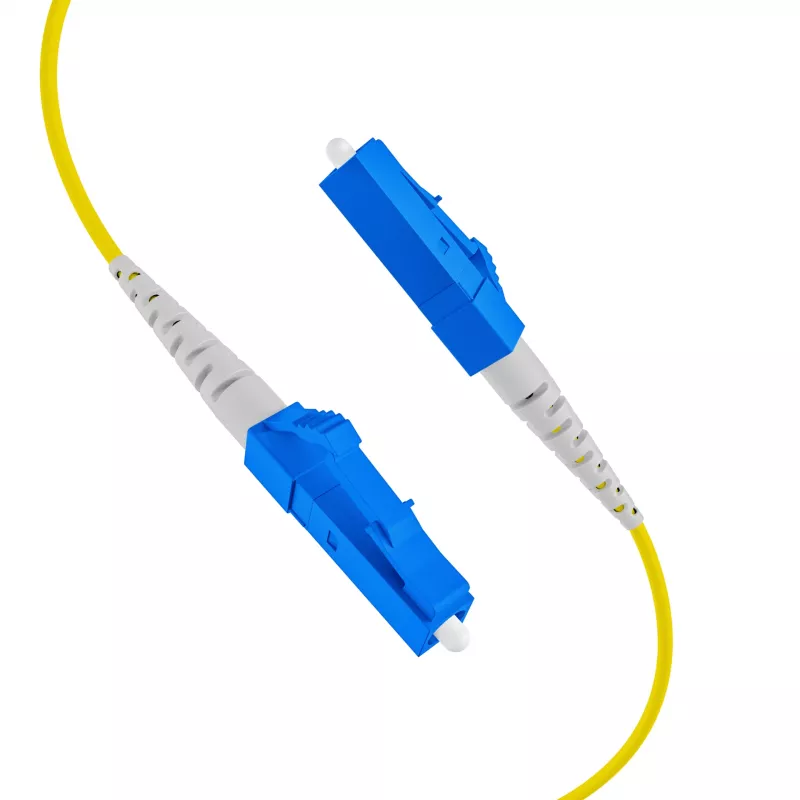

• Jungties tipas A: LC duplex
• Jungties tipas B: LC duplex
• Kabelio ilgis: 160 m
• Apvalkalo medžiaga: LSZH (mažai dūmų, nulis halogenų)
• Degumo klasė (CPR): Dca
• Kabelio konstrukcija: U-DQ ZN BH (centrinis laisvas vamzdelis, nemetalinė įtempimo reljefinė konstrukcija)
• ITU-T standartas: G.652.D
• Šerdies skersmuo: 9 µm
• Apvalkalo skersmuo: 125 µm
• Įterpimo nuostoliai (vienai jungčiai): ne daugiau 0,3 dB
• Atspindžio nuostoliai (vienai jungčiai): ne mažiau 50 dB (UPC)
• Silpnėjimas esant 1310 nm: ≤ 0,35 dB/km
• Silpnėjimas esant 1550 nm: ≤ 0,25 dB/km
• Darbinė temperatūra: nuo -20 °C iki 70 °C
• Sandėliavimo temperatūra: nuo -20 °C iki 70 °C

Kam tinka

Duomenų centrų, serverinių ir komercinių pastatų infrastruktūros specialistams, kuriems reikia vieno kabelio sprendimo 160 m atstumui tarp tinklo mazgų. Tinka organizacijoms, planuojančioms struktūrinį kabeliavimą su OS2 pluoštu ir norinčioms išvengti suvirinimo darbų vietoje – kabelis jau su LC duplex jungtimis.

Naudojimas praktikoje

Kabelis klojamas kaip magistralinė linija tarp rack spintų arba tarp atskirų patalpų. Prieš traukiant rekomenduojama patikrinti trasos spindulius, o po montavimo – išmatuoti įterpimo ir atspindžio nuostolius. LC duplex jungtys jungiamos tiesiai į transiverius ar patch panelius, todėl papildomų suvirinimo procedūrų nereikia.

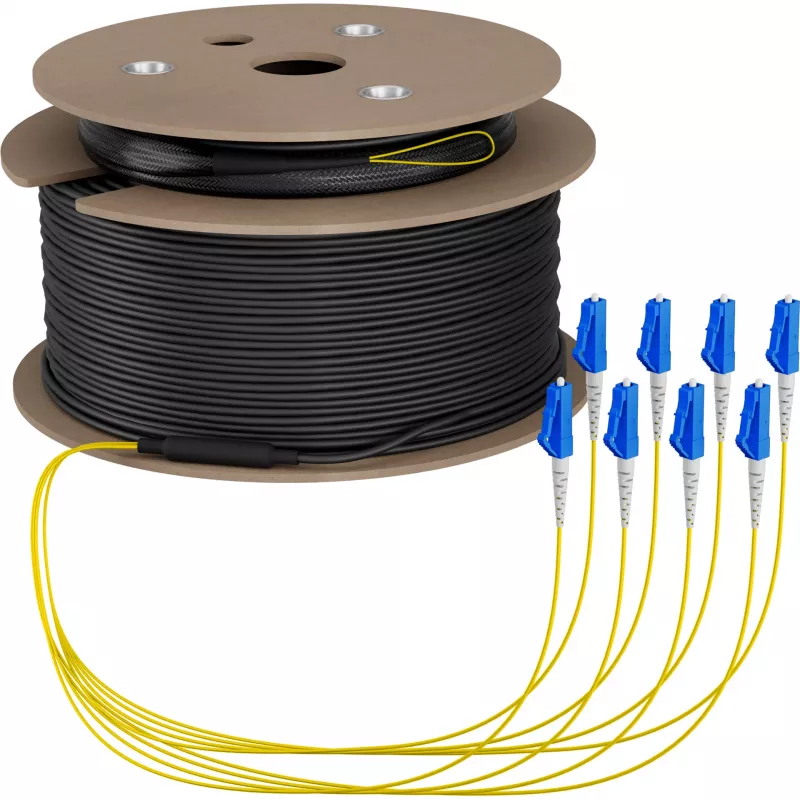

Patarimas: prieš eksploataciją atlikite optinio ryšio matavimus pagal IEC 61300-3-4 – taip užfiksuosite pradinius nuostolius ir vėliau lengviau pastebėsite bet kokius pokyčius. Kabelį laikykite ritėje, vengdami aštrių linkimų, o temperatūrą palaikykite -20 °C…70 °C intervale.
