Pataisų skydelis EFB Elektronik 37595.2

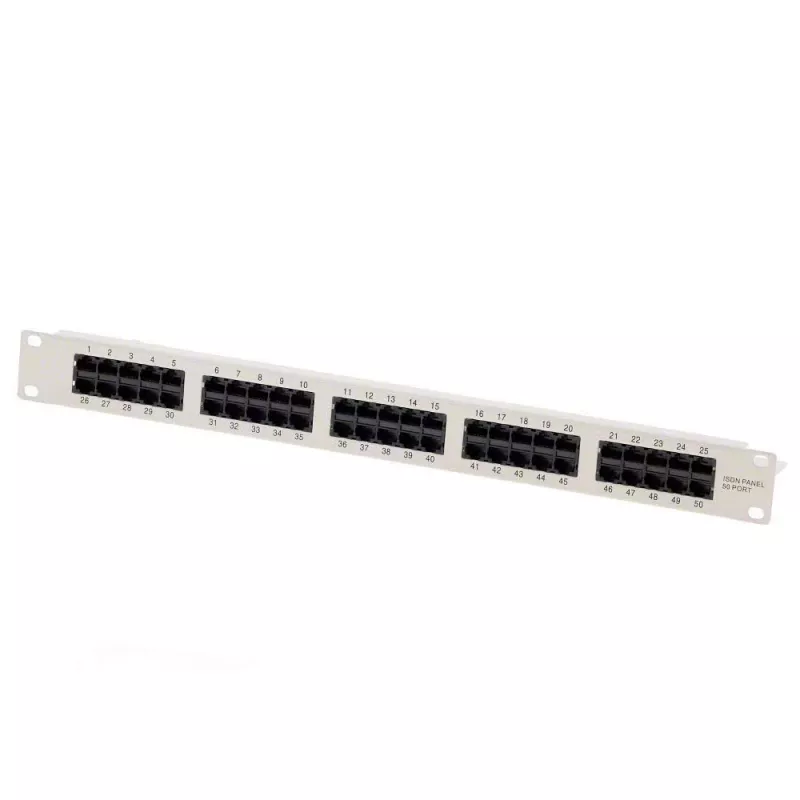

EFB Elektronik 37595.2 pataisų skydelis – tai 1U aukščio, 19 colių stelažo montavimo sprendimas, skirtas 3 kategorijos laidiniam tinklui. Jame įrengtos 50 neekranuotų RJ45 8(4) lizdų, užtikrinančių didelį prievadų tankį. Pilkos spalvos metalinis korpusas (482,6 mm plotis, 44,5 mm aukštis) užtikrina ilgaamžiškumą ir lengvą integraciją į standartinius stelažus.

Privalumai

Kompaktiškas 1U formatas su 50 prievadų leidžia efektyviai išnaudoti stelažo erdvę. Neekranuoti RJ45 lizdai ir 4-polių LSA IDC gnybtai (schema 3-6/4-5) supaprastina laidų užspaudimą ir priežiūrą. Įmontuoti kabelių įtempimo mažinimo taškai padeda apsaugoti jungtis nuo mechaninių pažeidimų.

Kur naudoti

• 3 kategorijos balso/duomenų kabelių sistemų komutavimui ir užbaigimui
• Mažų ir vidutinių biurų tinklų paskirstymui
• Didelio tankio stelažų įrenginiuose, kur svarbus vietos taupymas

Pagrindinės specifikacijos

• Forma: 1U, montuojamas stelaže
• Kategorija: 3 kategorija
• Prievadai: 50 × neekranuoti RJ45 8(4) lizdai
• Užbaigimas: 4-polių LSA IDC, schema 3-6/4-5
• Matmenys (P×A): 482,6 mm × 44,5 mm
• Spalva: Pilka

Naudojimas

Pritvirtinkite skydelį prie standartinio 19 colių stelažo tinkamais varžtais. Užbaikite laidus LSA IDC gnybtuose pagal 3-6/4-5 schemą. Prijunkite komutacinius kabelius prie RJ45 lizdų. Naudokite kabelių raiščius per įtempimo mažinimo taškus, kad sumažintumėte mechaninį įtempimą jungtyse.

Rekomendacijos

Patikimam veikimui naudokite su 3 kategorijos kabeliais ir užtikrinkite teisingą porų priskyrimą. Venkite per didelio kabelių lenkimo užbaigimo vietose, o kabelių raiščius priveržkite ne per stipriai, kad nepažeistumėte laidų.
