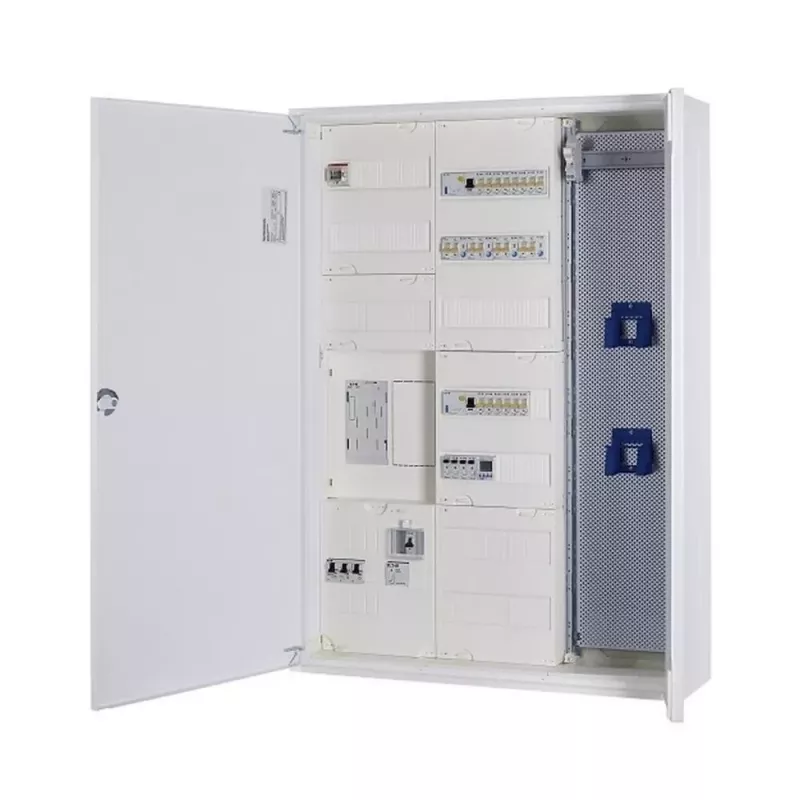

Eaton ZSD-M17B0013 1 lauko eHZ skaitiklio skydas 63A 113068

Elektros skaitiklių montavimas gyvenamuosiuose ir komerciniuose pastatuose dažnai susiduria su vietos trūkumu ir griežtais standartų reikalavimais. Eaton ZSD-M17B0013 vieno lauko skydas, skirtas elektroniniams buitiniams skaitikliams (eHZ), išsprendžia šią problemą – jame numatytos vietos BKE-I ir APZ moduliams, todėl montavimas tampa paprastesnis ir atitinka DIN VDE 0603-1 bei DIN 43870-1 standartus.

Privalumai

• 1 eHZ skaitiklio vieta, 1 laukas
• Vardinė srovė 63 A, 230/400 V AC
• 7 polių pagrindinė grandinė, 5 polių šynų sistema
• Įtrauktos 1x BKE-I ir 1x APZ įrenginių vietos
• Sraigtiniai gnybtai iki 25 mm² (pagrindinė), 16 mm² (N/PE)

Kasdienis naudojimas

Skydas sumontuotas ant cinkuoto plieno pagrindo plokštės su plastikine laikiklio plokšte, užtikrinančia ilgaamžiškumą skaitiklių spintose ar paskirstymo skyduose. 3 fazių AC konstrukcija ir IP2XC apsauga (sumontavus) tinka standartinei vidaus elektros infrastruktūrai.

Techninės specifikacijos

• Skaitiklių vietų skaičius: 1 (eHZ)
• Laukų skaičius: 1
• Polių skaičius (pagrindinė grandinė): 7
• Skaitiklio tipo suderinamumas: elektroninis buitinis skaitiklis (eHZ)
• Papildomos įrenginių vietos: 1x BKE-I, 1x APZ
• Vardinė srovė: 63 A
• Vardinė įtampa: 230/400 V AC
• Šynų sistema: 5 polių
• Jungties tipas: sraigtiniai gnybtai
• Gnybtų skerspjūvis (pagrindinė): iki 25 mm²
• Gnybtų skerspjūvis (N/PE): iki 16 mm²
• Montavimo tipas: skaitiklių spintoms / paskirstymo skydams
• Medžiaga: plastikinė laikiklio plokštė, cinkuoto plieno pagrindo plokštė
• Apsaugos klasė (sumontavus): IP2XC
• Standartų atitiktis: DIN VDE 0603-1, DIN 43870-1
• Taikymas: gyvenamieji, komerciniai
• Fazių skaičius: 3
• Srovės tipas: AC

Paskutinė pastaba

Dėl specialios eHZ suderinamumo ir modulinių įrenginių vietų ZSD-M17B0013 supaprastina skaitiklių montavimą, neprarandant elektros saugos ar lankstumo.
