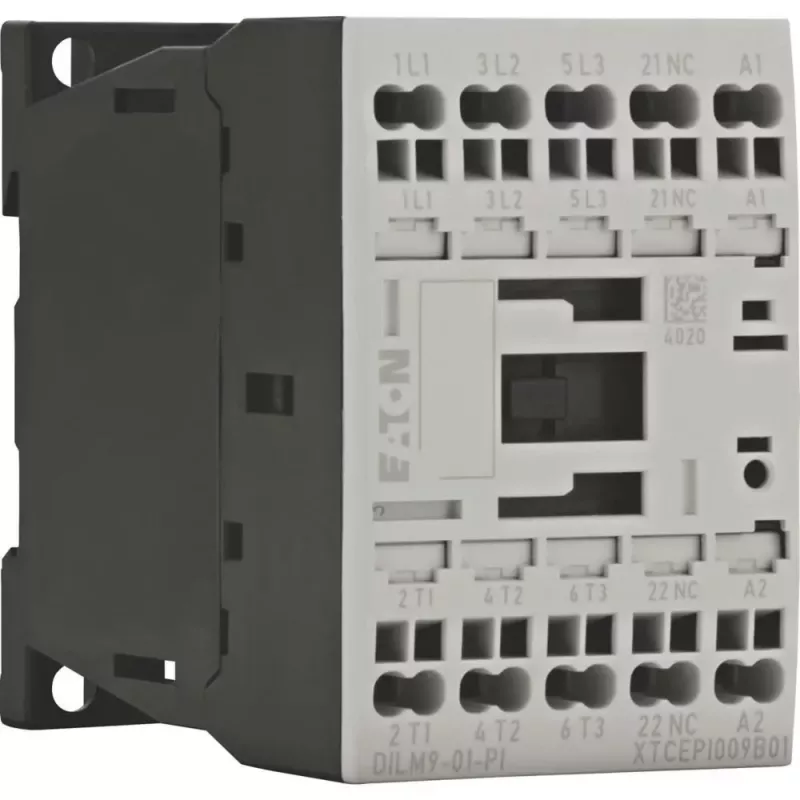

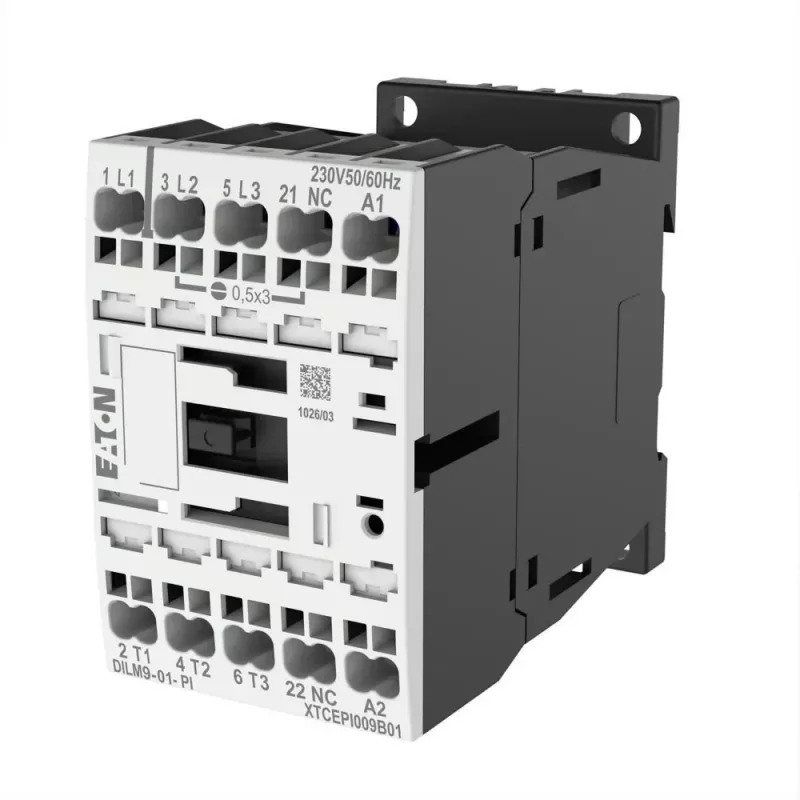

Eaton DILM9-19923401 (230V 50Hz, 240V 60Hz) - PI galios kontaktorius

Kompresinis korpusas ir varžtiniai gnybtai – pirmas dalykas, kurį pastebėsite šiame Eaton DILM9 serijos kontaktoriuje. Jis sukurtas patikimam trifazių variklių valdymui iki 4 kW (400 V AC-3) ir pasižymi 1,5 milijono elektros bei 10 milijonų mechaninių ciklų ilgaamžiškumu, todėl tinka nuolatiniam darbui pramonės spintose.

Privalumai

• Ilgaamžiškumas: 1,5 mln. operacijų AC-3 režimu ir 10 mln. mechaninių ciklų – mažina techninės priežiūros poreikį ir prastovas.
• Integruotas pagalbinis kontaktas: 1 NO kontaktas leidžia realizuoti valdymo logiką be papildomų komponentų.
• Saugus izoliavimas: 690 V vardinė izoliacijos įtampa ir 6 kV impulsų atsparumas užtikrina patikimą atskyrimą sudėtingomis sąlygomis.
• Lankstus montavimas: tvirtinimas ant DIN bėgelio arba montavimo plokštės, IP20 apsaugos klasė.

Kam tinka

• Tiesioginiam trifazių variklių paleidimui iki 4 kW (400 V AC-3).
• Aktyviųjų ir indukcinių kintamosios srovės apkrovų perjungimui pramonės valdymo spintose.
• Sistemoms, atitinkančioms IEC/EN 60947, VDE 0660, UL ir CSA standartus.
• Įrenginiams, kuriems reikalingas montavimas ant DIN bėgelio arba varžtais su IP20 apsauga.

Pagrindinės specifikacijos

• Vardinė darbinė srovė: 9 A (AC-3, 400 V), 22 A (AC-1, 400 V).
• Ritės įtampa: 230 V AC (50 Hz), 240 V AC (60 Hz).
• Pagrindiniai kontaktai: 3 NO; pagalbinis kontaktas: 1 NO.
• Vardinė izoliacijos įtampa: 690 V; impulsų atsparumas: 6 kV.
• Darbinė temperatūra: nuo -25 iki +60 °C.
• Trumpojo jungimo atsparumas (1 s): 1000 A.

Naudojimas

Sumontuokite kontaktorių ant DIN bėgelio arba montavimo plokštės, prijunkite maitinimo ritę prie 230 V AC (50 Hz) arba 240 V AC (60 Hz) valdymo grandinės. Pagrindinius kontaktus naudokite variklio maitinimo grandinei, o integruotą 1 NO pagalbinį kontaktą – valdymo signalams. Prieš įjungdami įsitikinkite, kad ritės įtampa atitinka jūsų tinklo parametrus.

Rekomendacijos

Patikimam variklio paleidimui pramonės sąlygomis rekomenduojama DILM9 poruoti su tinkamais perkrovos relėmis ir trumpojo jungimo apsauga. Prieš montuodami patikrinkite ritės įtampos suderinamumą su valdymo grandine.
