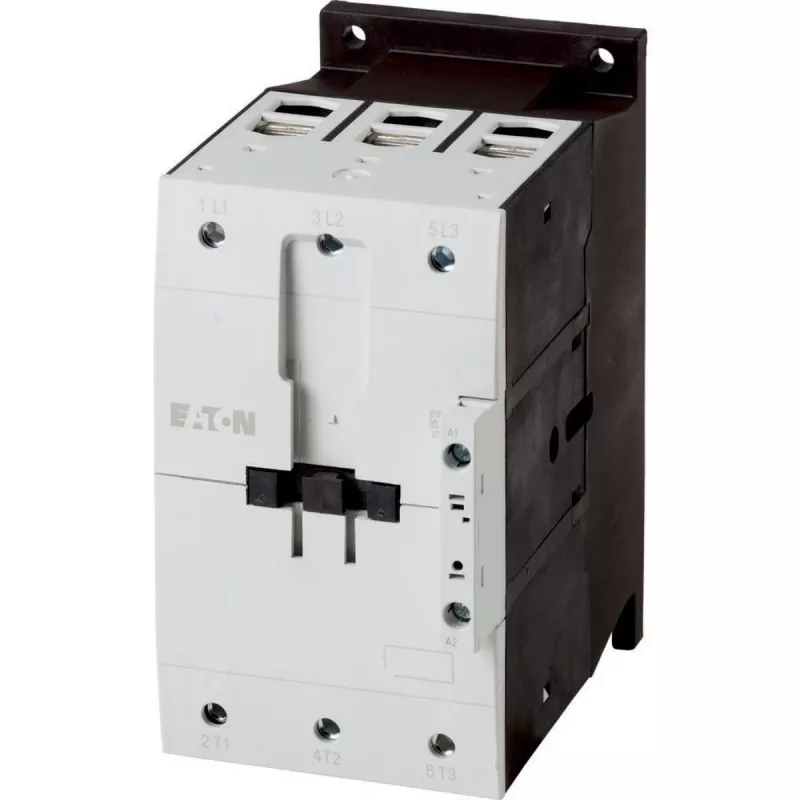

Eaton DILM115(RAC240) 3 polių kontaktorius, 115 A, 240 V AC ritė 239548

Pramoninėse valdymo sistemose, kur trijų fazių varikliai turi veikti patikimai milijonus perjungimų, kontaktoriaus kokybė lemia visos linijos stabilumą. Eaton DILM115(RAC240) – tai 3 polių kontaktorius, skirtas iki 115 A (AC-3, 400 V) ir 160 A (AC-1, 400 V) apkrovoms, valdomas 240 V AC rite. Jis suprojektuotas perjungti variklius iki 55 kW esant 400 V ir gali dirbti tinkluose iki 690 V AC.

Kam skirtas

Elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo kontaktoriaus variklių paleidikliams, šildymo grandinėms ar bendram maitinimo perjungimui pramoninėse valdymo spintose. Tvirtinamas ant 35 mm DIN bėgelio arba varžtais.

Pagrindinės savybės

• 3 polių pagrindiniai kontaktai, skirti 115 A (AC-3) ir 160 A (AC-1) esant 400 V
• 240 V AC ritė valdymo grandinei
• Integruoti pagalbiniai kontaktai: 1 normaliai atviras (NO) + 1 normaliai uždaras (NC)
• Nominali darbinė įtampa iki 690 V AC
• Sraigtiniai gnybtai patikimam prijungimui
• Tvirtinimas ant 35 mm DIN bėgelio arba varžtais
• Didelis mechaninis ilgaamžiškumas: 10 milijonų perjungimų
• Elektrinis ilgaamžiškumas: 1,5 milijono perjungimų (AC-3)
• Darbinė temperatūra: nuo -25 °C iki +60 °C

Specifikacijos

• Polių skaičius: 3
• Nominali darbinė srovė (AC-3, 400 V): 115 A
• Nominali darbinė srovė (AC-1, 400 V): 160 A
• Nominali darbinė įtampa: 690 V AC
• Valdymo grandinės įtampa: 240 V AC
• Variklio galia (AC-3, 400 V): 55 kW
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Tvirtinimas: DIN bėgelis / varžtai
• Gnybtų tipas: sraigtiniai
• Apsaugos laipsnis: IP00 (gnybtai), IP20 (su dangteliu)
• Darbinė temperatūra: -25 °C iki +60 °C
• Nominali impulsinė atsparumo įtampa (Uimp): 8 kV
• Nominali izoliacijos įtampa (Ui): 690 V
• Elektrinis ilgaamžiškumas (AC-3): 1,5 x 10^6 perjungimų
• Mechaninis ilgaamžiškumas: 10 x 10^6 perjungimų

Kaip naudoti

Kontaktorius montuojamas ant 35 mm DIN bėgelio arba tvirtinamas varžtais. Prie pagrindinių gnybtų prijunkite maitinimo grandinę, o prie ritės – 240 V AC valdymo įtampą. Pagalbiniai kontaktai (1 NO + 1 NC) gali būti naudojami signalizacijai ar blokavimo grandinėms. Prieš montuodami įsitikinkite, kad variklio pilnos apkrovos srovė neviršija AC-3 kategorijos nominalo.

Patarimas: Renkantis kontaktorius, visada patikrinkite, ar ritės įtampa atitinka valdymo grandinės įtampą, o AC-3 reitingas – variklio pilnos apkrovos srovę. Jei perjungimai dažni, atsižvelkite į elektrinio ilgaamžiškumo rodiklius. Montuokite tik uždaruose skyduose, kad būtų išvengta atsitiktinio prisilietimo.
