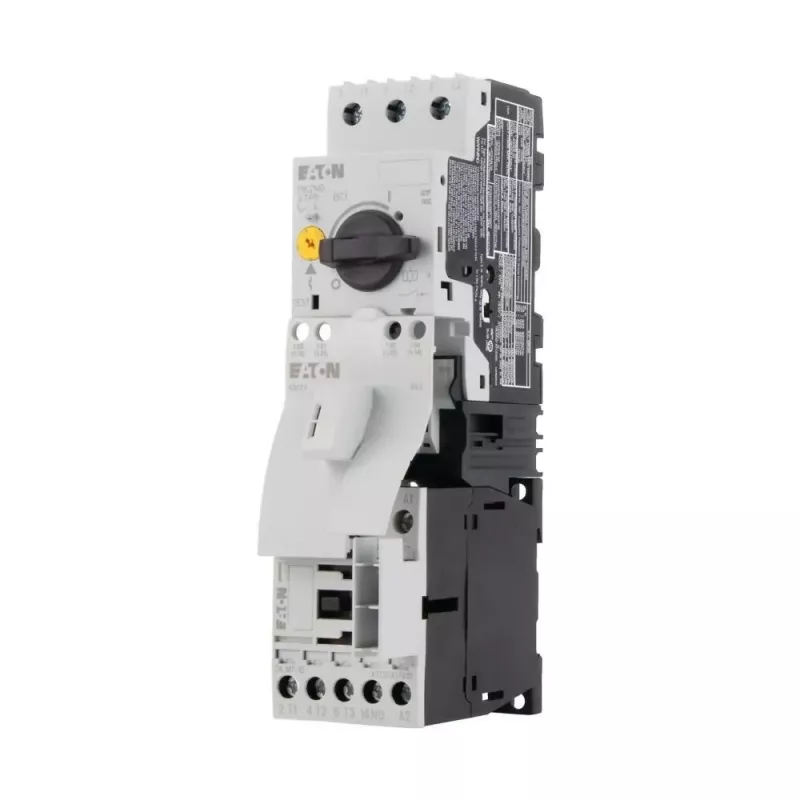

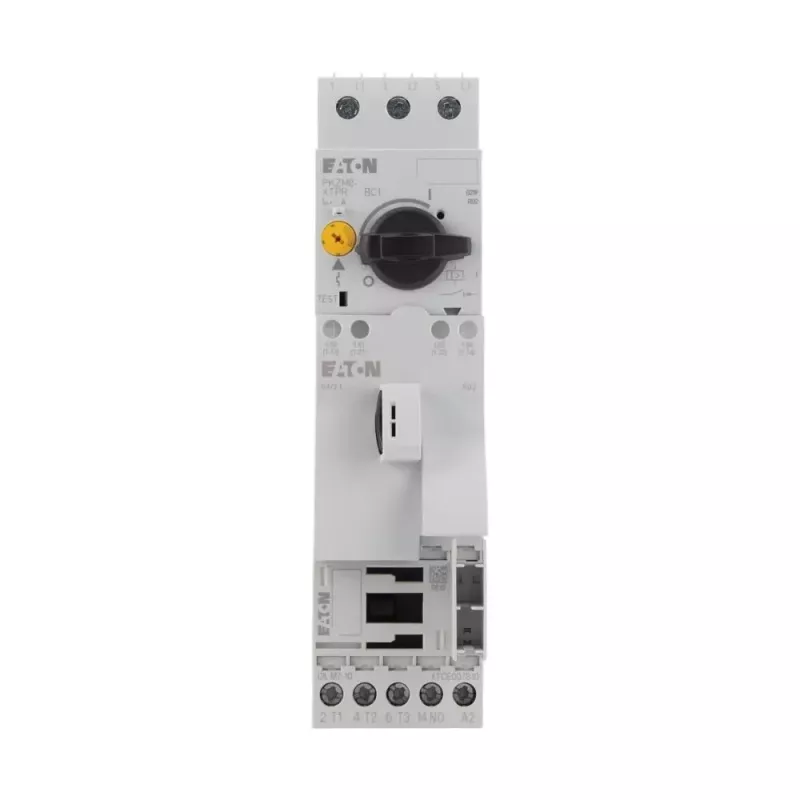

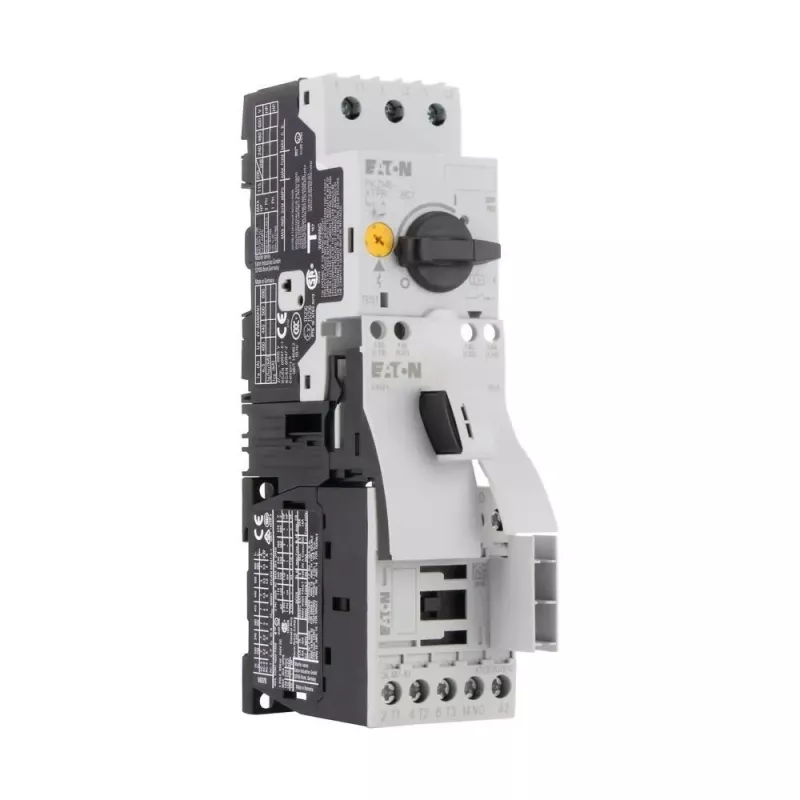

Eaton variklio starterio komplektas MSC-D-2,5-M7(24VDC) 283161

Komplektas, kuriame sujungti trys įprastai atskirai montuojami komponentai: variklio apsaugos automatinis jungiklis PKZMO-2,5, kontaktorius DILM7-10 su 24 VDC rite ir adapteris. Visa tai – viename DIN bėgiui tvirtinamame modulyje, todėl mažėja skydo užimamas plotas ir supaprastėja instaliacija.

Kodėl verta rinktis

Skydų gamintojams ir mašinų OEM tiekėjams, projektuojantiems kompaktiškus valdymo skydus su 24 VDC valdymo įtampa, šis sprendimas leidžia sutaupyti laiko ir sumažinti laidų kiekį. Integruota apsauga nuo perkrovos ir trumpojo jungimo užtikrina patikimą mažų trifazių variklių iki 0,75 kW (400 V AC) veikimą.

Pagrindinės savybės

• Integruotas variklio apsaugos automatinis jungiklis PKZMO-2,5 su terminiu-magnetiniu perkrovos ir trumpojo jungimo apsaugu
• Kontaktorius DILM7-10 su 24 VDC rite ir 1 NO + 1 NC pagalbiniais kontaktais
• Vardinė darbinė srovė 2,5 A, reguliuojamas perkrovos atleidimas nuo 1,6 iki 2,5 A
• 2 tipo koordinacija pagal IEC/EN 60947-4-1
• Sraigtiniai gnybtai pagrindinei grandinei, tvirtinimas prie 35 mm DIN bėgio
• IP20 apsaugos laipsnis, darbinė temperatūra nuo -25 iki +55 °C

Specifikacijos

• Gaminio tipas: variklio starterio komplektas
• Valdymo įtampa: 24 VDC
• Vardinė darbinė srovė: 2,5 A
• Perkrovos atleidimo nustatymo diapazonas: 1,6–2,5 A
• Vardinė darbinė galia (AC-3, 400 V): 0,75 kW
• Kontaktoriaus tipas: DILM7-10 (24 VDC)
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Pagrindinės grandinės prijungimas: sraigtiniai gnybtai
• Montavimas: DIN bėgis (35 mm)
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 iki +55 °C
• Koordinacijos tipas: 2 tipas (IEC/EN 60947-4-1)
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Vardinė izoliacijos įtampa: 690 V
• Perjungimo dažnis (AC-3): maks. 30 operacijų per valandą
• Variklio apsauga: terminė-magnetinė perkrovos ir trumpojo jungimo apsauga
• Komponentų derinys: variklio apsaugos automatinis jungiklis PKZMO + kontaktorius DILM + adapteris
• Korpuso suderinamumas: atviro tipo, skirta montuoti valdymo skyduose

Kaip naudoti

Patikrinkite, ar variklio pilnos apkrovos srovė patenka į 1,6–2,5 A nustatymo diapazoną. Naudokite 24 VDC valdymo maitinimą. Montuokite ant standartinio 35 mm DIN bėgio korpuse, užtikrinančiame bent IP20 apsaugą.

Patarimas: prieš prijungdami variklį, nustatykite perkrovos atleidimą pagal variklio vardinę srovę ir patikrinkite, ar kontaktoriaus ritė atitinka 24 VDC valdymo grandinę. Reguliariai tikrinkite gnybtų priveržimą, ypač po pirmųjų eksploatacijos valandų.
