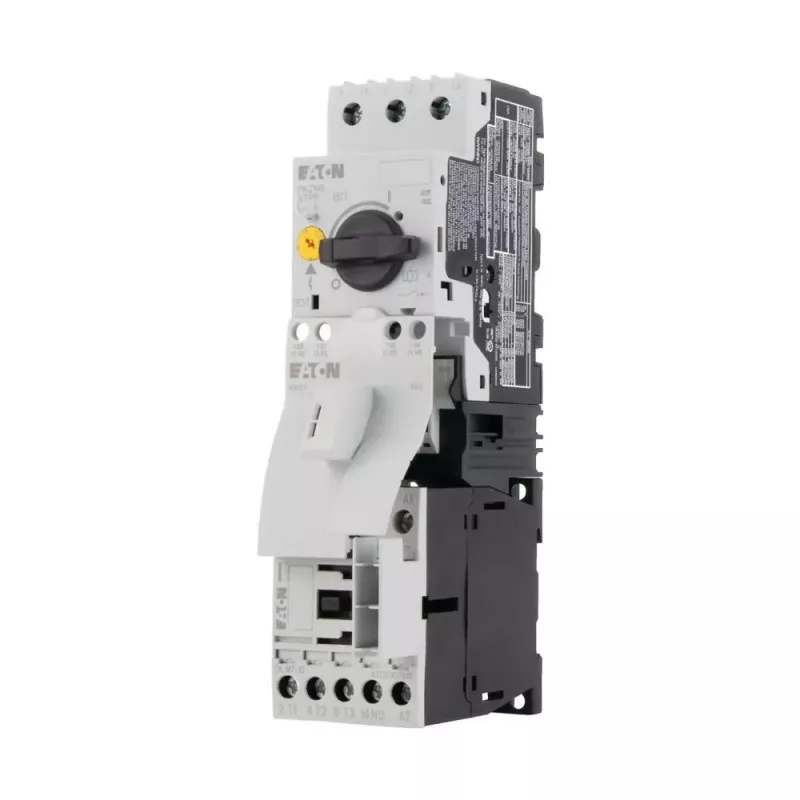

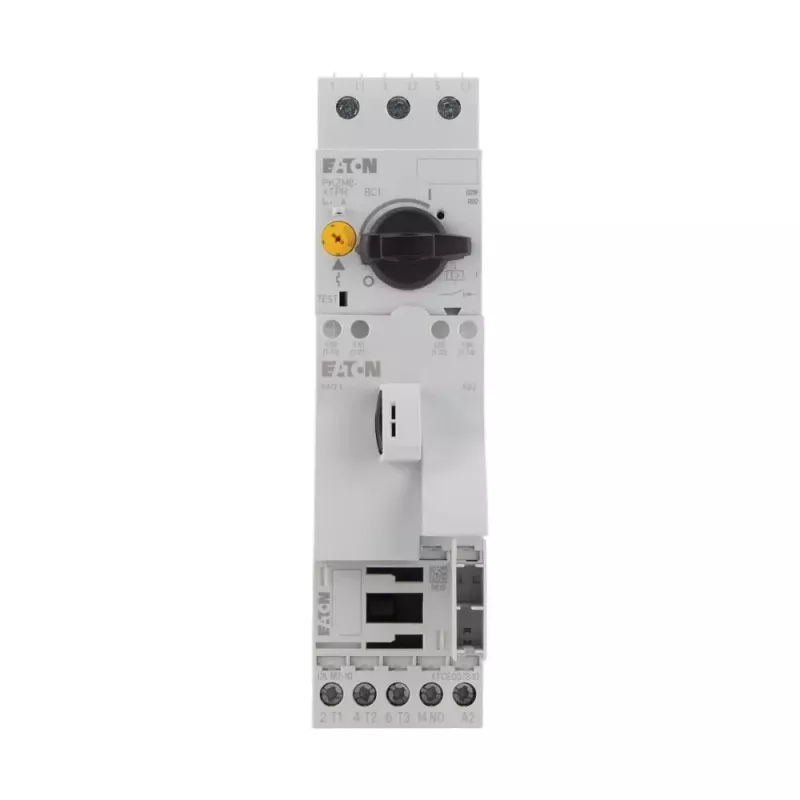

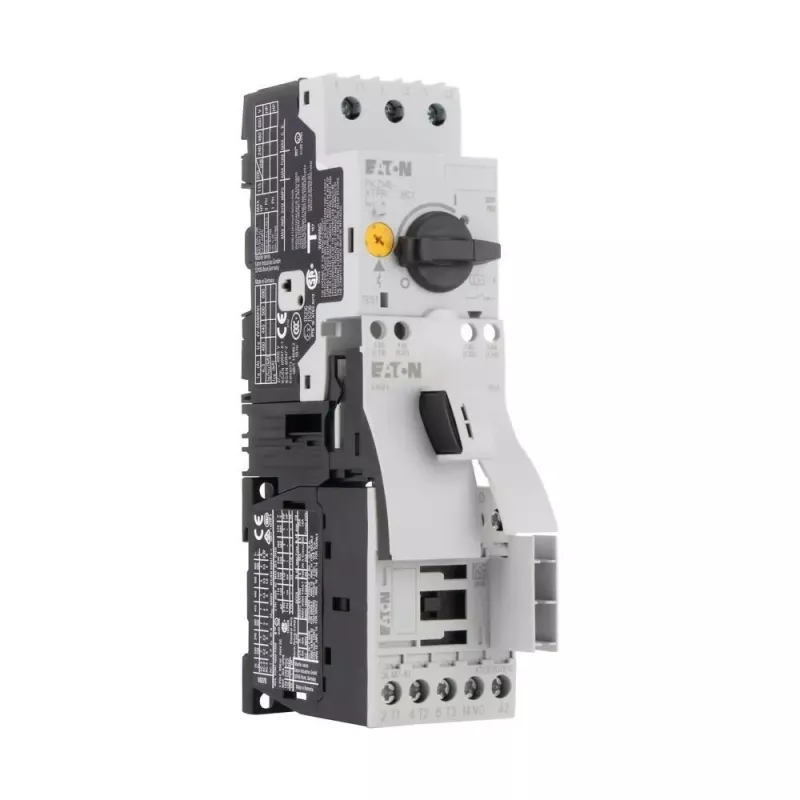

Eaton MSC-D-1,6-M7(24VDC) variklio starterio komplektas, 1,0-1,6 A, 24 V DC, 0,55 kW 283159

Valdymo skydo projektavimas su atskirais variklio apsaugos automatiniais jungikliais ir kontraktoriais reikalauja daug laiko, laidų ir brangių komponentų. Eaton MSC-D-1,6-M7(24VDC) sujungia abi funkcijas viename kompaktiškame įrenginyje, sumažindamas montavimo laiką ir spintos plotą. Šis sprendimas užtikrina patikimą trijų fazių variklių apsaugą ir valdymą iki 0,55 kW esant 400 V, o 24 V DC valdymo įtampa leidžia tiesiogiai sąsajauti su PLC išėjimais.

Privalumai, svarbūs Jūsų įrenginiui

• Integruotas variklio apsaugos automatinis jungiklis ir kontraktorius – mažiau laidų, mažiau sujungimų, mažesnė klaidų tikimybė.
• Terminis perkrovos atleidiklis su reguliuojamu diapazonu 1,0–1,6 A leidžia tiksliai pritaikyti apsaugą prie variklio vardinės srovės.
• 24 V DC valdymo įtampa – tiesioginis suderinamumas su PLC ir kitomis žemos įtampos valdymo sistemomis.
• 2 tipo koordinacija pagal IEC/EN 60947-4-1 užtikrina, kad trumpojo jungimo atveju nereikės keisti atskirų komponentų.
• Kompaktiška konstrukcija, skirta DIN bėgeliui arba varžtiniam montavimui, taupo vietą skydelyje.

Kam skirtas

Šis variklio starterio komplektas idealiai tinka mašinų gamintojams, automatizavimo inžinieriams ir techninės priežiūros specialistams, projektuojantiems ar atnaujinantiems valdymo skydus, kuriuose reikalingas tiesioginis variklių paleidimas (DOL). Jis tinka trijų fazių varikliams iki 0,55 kW (400 V) arba 0,25 kW (230 V). Dėl 24 V DC valdymo jis puikiai dera su šiuolaikinėmis PLC valdymo sistemomis.

Pagrindinės specifikacijos

• Vardinė darbinė srovė (Ie): 1,6 A
• Perkrovos atleidiklio nustatymo diapazonas: 1,0–1,6 A
• Valdymo įtampa (Uc): 24 V DC
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė galia (AC-3, 400 V): 0,55 kW
• Vardinė galia (AC-3, 230 V): 0,25 kW
• Trumpojo jungimo apsauga: integruotas variklio apsaugos automatinis jungiklis
• Koordinacijos tipas: 2 tipas (IEC/EN 60947-4-1)
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimo tipas: DIN bėgelis / varžtinis montavimas
• Apsaugos laipsnis: IP20
• Prijungimas (pagrindinė grandinė): varžtiniai gnybtai
• Prijungimas (valdymo grandinė): varžtiniai gnybtai
• Darbinės temperatūros diapazonas: -25 iki +55 °C
• Standartai: IEC/EN 60947-4-1, VDE 0660
• Funkcija: tiesioginio paleidimo (DOL) starteris
• Perkrovos atleidiklio tipas: terminis
• Trumpojo jungimo atleidiklio tipas: magnetinis

Naudojimas

Sumontuokite įrenginį ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo grandinę prie varžtinių gnybtų, o valdymo grandinę – prie atitinkamų gnybtų. Nustatykite terminio atleidiklio srovę pagal variklio vardinę srovę (1,0–1,6 A diapazone). Įrenginys automatiškai apsaugos variklį nuo perkrovos ir trumpojo jungimo. Dėl 24 V DC valdymo įtampos jį galima tiesiogiai valdyti PLC išėjimais.

Praktiniai patarimai

Prieš montuodami įsitikinkite, kad variklio vardinė srovė patenka į 1,0–1,6 A diapazoną. Reguliariai tikrinkite, ar nustatyta srovė atitinka variklio duomenis – tai užtikrins ilgą variklio tarnavimo laiką. Dėl 2 tipo koordinacijos trumpojo jungimo atveju pakaks pakeisti tik šį įrenginį, o ne visą grandinę.
