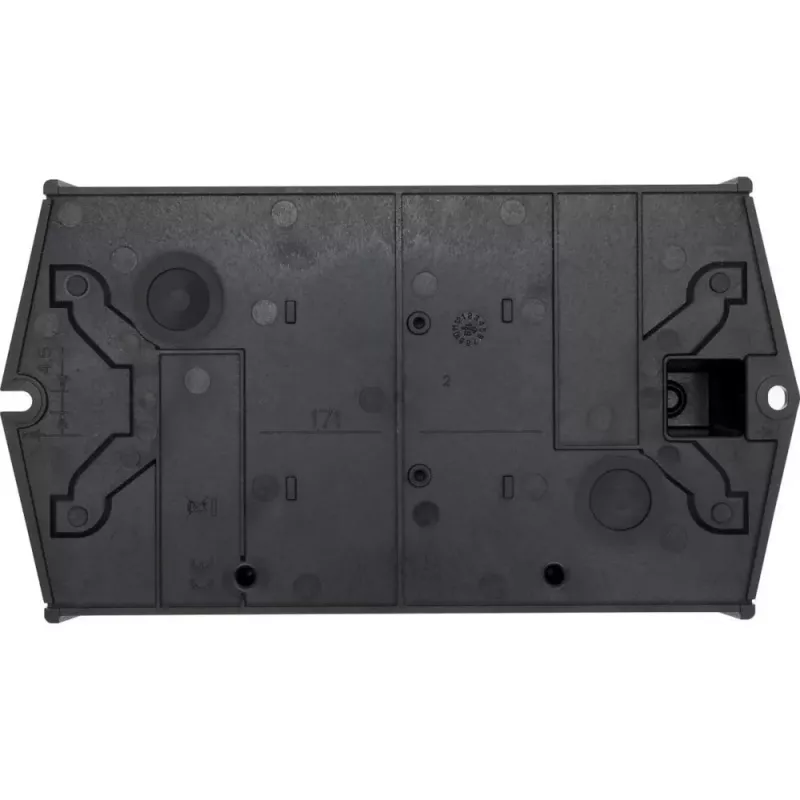

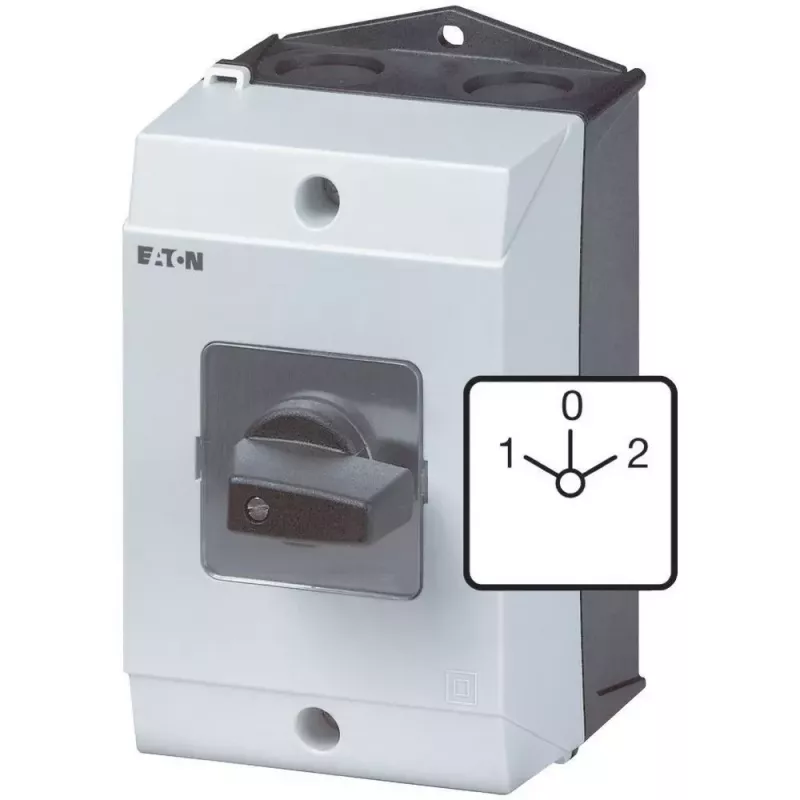

Eaton T3-3-8401/I2 3 polių kumštelinis jungiklis, 32 A, juoda sukimosi rankenėlė 207188

Kai reikia patikimo rankinio trijų fazių grandinių valdymo, Eaton T3-3-8401/I2 kumštelinis jungiklis užtikrina ilgaamžį įjungimo-išjungimo sprendimą. Jo 3 polių konstrukcija ir didelė perjungimo galia tinka varikliams, siurbliams ir kitiems įrenginiams, kuriems reikalingas patvarus pagrindinis jungiklis.

Kam skirtas

Elektrikams, skydų montuotojams ir techninės priežiūros specialistams, kuriems reikia patikimo, kompaktiško jungiklio variklių valdymui ar grandinių atskyrimui. Idealus mašinų gamyboje, HVAC sistemose ir pramoniniuose valdymo skydeliuose.

Pagrindinės savybės

• 3 polių perjungimas trifazėms grandinėms
• Vardinė darbinė srovė iki 32 A (AC-21A, 400 V)
• Juoda sukimosi rankenėlė, 90° perjungimo kampas
• Įleidžiamas montavimas su centriniu tvirtinimu – lengvas įrengimas skydelyje
• Priekinė apsauga IP65, gnybtai IP20
• Sraigtiniai gnybtai patikimam prijungimui

Specifikacijos

• Jungiklio tipas: Kumštelinis jungiklis / Pagrindinis jungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (AC-21A, 400 V): 32 A
• Vardinė darbinė srovė (AC-23A, 400 V): 25 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė galia (AC-23A, 400 V): 15 kW
• Vardinė galia (AC-3, 400 V): 11 kW
• Montavimo tipas: Įleidžiamas (centrinis tvirtinimas)
• Pavaros tipas: Sukimosi rankenėlė
• Pavaros spalva: Juoda
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2 (ON-OFF)
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Gnybtų tipas: Sraigtiniai gnybtai
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Trumpojo jungimo atsparumo srovė (Icw, 1s): 1 kA

Naudojimo patarimai

Montuodami įsitikinkite, kad skydelio išpjova atitinka centrinio tvirtinimo matmenis. Naudokite tinkamus kabelių antgalius sraigtiniams gnybtams, kad užtikrintumėte patikimą jungtį. Jungiklis tinka naudoti kaip pagrindinis jungiklis pagal IEC/EN 60947 ir VDE 0660.

Patarimas: reguliariai tikrinkite gnybtų priveržimą ir kontaktų būklę – tai prailgins jungiklio tarnavimo laiką net intensyvaus naudojimo sąlygomis.
