Eaton T0-4-8410/E kumštelinis jungiklis 3 polių 20A 690V 4 padėčių juodas 024604

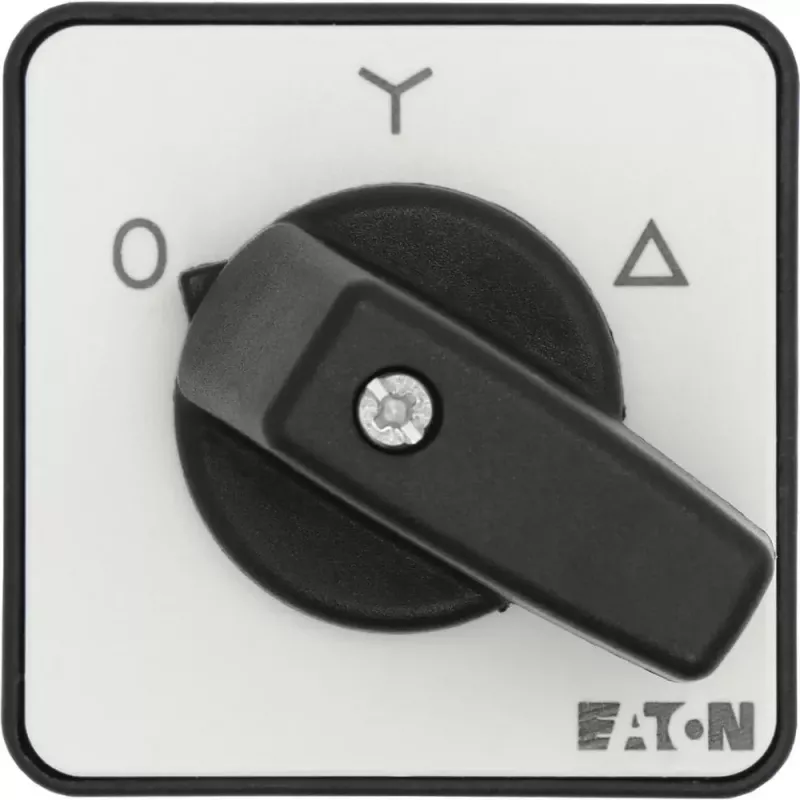

Juodas 48 x 48 mm priekinis skydelis ir tvirta konstrukcija – štai kas pirmiausia išduoda, kad Eaton T0-4-8410/E kumštelinis jungiklis skirtas profesionaliam valdymo pultui, o ne buitiniam naudojimui. Šis 3 polių jungiklis su 20 A vardine nepertraukiama srove ir 690 V AC darbine įtampa leidžia patikimai perjungti trifazes grandines, pasirenkant vieną iš keturių padėčių (0-1-2-3) 90° kampu.

Kodėl verta rinktis

Jungiklis sukurtas taip, kad atlaikytų kasdienį mechaninį poveikį pramonės sąlygomis. Priekinė dalis atitinka IP65 apsaugos klasę – atspari dulkėms ir vandens purslams, todėl tinka net drėgnose ar dulkėtose patalpose. Gnybtų zona apsaugota IP20, užtikrinant saugų prisilietimą prie kontaktų. Varžtiniai gnybtai užtikrina patikimą ir ilgaamžį laidų sujungimą, o atitiktis IEC/EN 60947 standartui patvirtina, kad įrenginys atitinka griežtus pramoninius reikalavimus.

Techniniai duomenys

• Tipas: kumštelinis jungiklis
• Polių skaičius: 3
• Vardinė nepertraukiama srovė (Iu): 20 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Perjungimo padėčių skaičius: 4 (0-1-2-3)
• Perjungimo kampas: 90°
• Montavimas: priekinis (centrinis)
• Priekinio skydelio matmenys: 48 x 48 mm
• Prijungimas: varžtiniai gnybtai
• Rankenos spalva: juoda
• Priekinio skydelio spalva: juoda
• Apsaugos klasė (priekis): IP65
• Apsaugos klasė (gnybtai): IP20
• Darbinė temperatūra: -25…+50 °C
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė trumpojo jungimo srovė (Icw): 0,32 kA (1 s)

Kam tinka

Jungiklis skirtas elektrikams ir skydų surinkėjams, kuriems reikia rankinio trifazių variklių valdymo, maitinimo šaltinių ar grandinių perjungimo valdymo spintose. Jis taip pat tinka perjungti varžinėms ir indukcinėms apkrovoms iki 20 A. Dėl standartinio 48 x 48 mm priekinio skydelio ir centrinio tvirtinimo jis lengvai montuojamas į standartines skydo išpjovas.

Naudojimo patarimai

Montuodami jungiklį į skydą, įsitikinkite, kad išpjova atitinka 48 x 48 mm priekinio skydelio matmenis. Prieš prijungdami laidus, patikrinkite, ar varžtiniai gnybtai tvirtai laiko ir ar laikomasi nurodytos 20 A srovės bei 690 V įtampos ribų. Dėl IP65 priekinės apsaugos jungiklį galima naudoti drėgnose patalpose, tačiau gnybtų zona turi būti apsaugota nuo tiesioginio vandens poveikio. Reguliariai tikrinkite kontaktų būklę ir, esant reikalui, priveržkite gnybtų varžtus, kad būtų užtikrintas ilgaamžis ir saugus veikimas.
