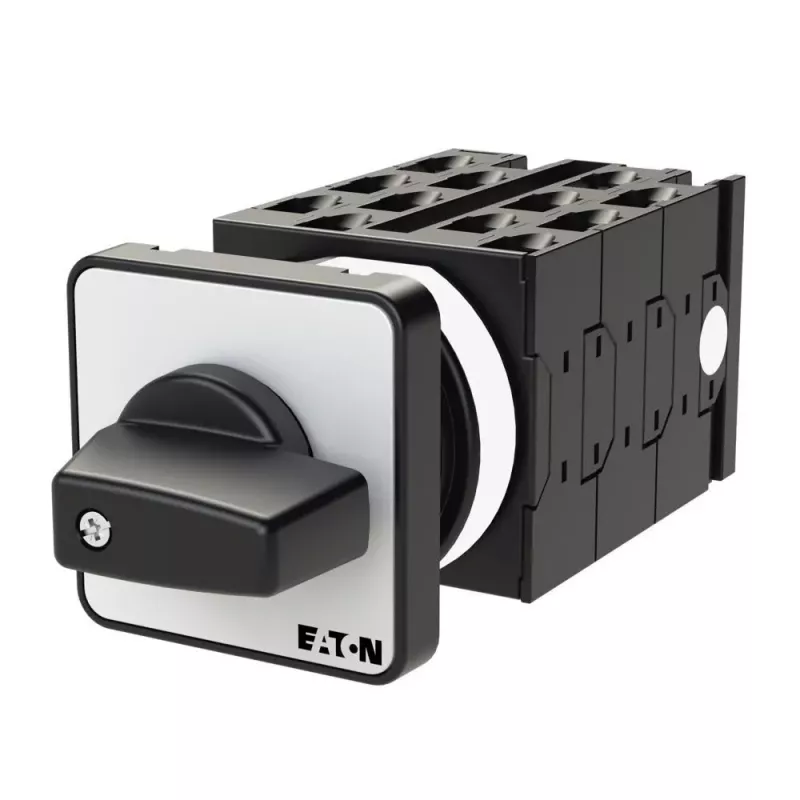

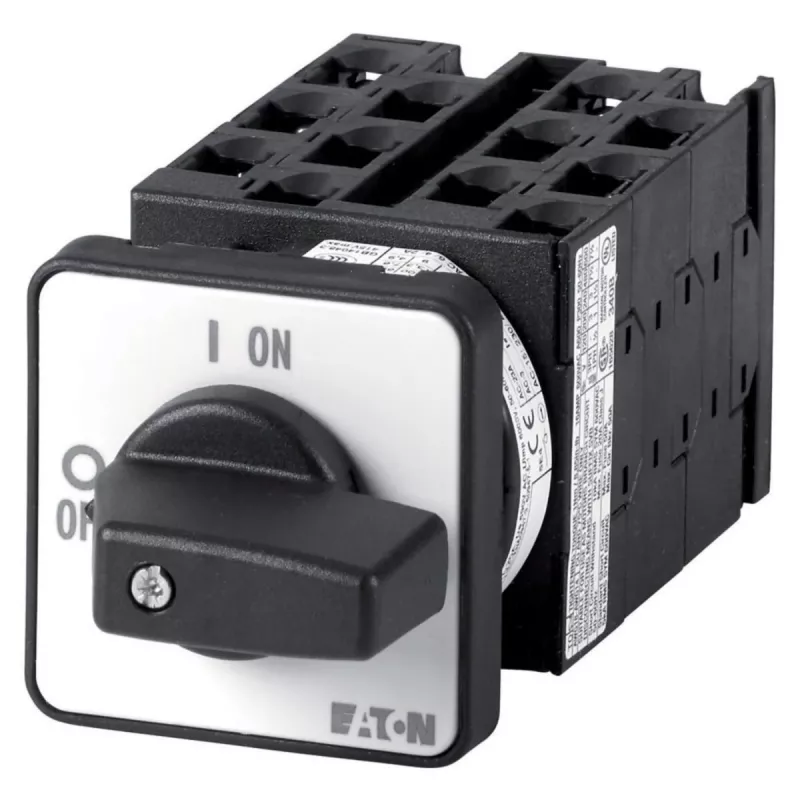

Eaton T0-6-15866/E 3 polių kumštelinis jungiklis 20A 690V AC IP65 priekinis juodas/sidabrinis 055460

Kai reikia patikimai atjungti maitinimą pramoniniame skydelyje, kiekviena detalė turi atlaikyti ilgalaikį eksploatavimą. Eaton T0-6-15866/E – tai 3 polių kumštelinis jungiklis, skirtas naudoti kaip pagrindinis jungiklis arba atjungiklis. Jis užtikrina stabilų 20 A nepertraukiamąją srovę ir iki 690 V AC darbinę įtampą, todėl tinka įvairiems pramoniniams sprendimams. Priekinė IP65 apsauga nuo dulkių ir vandens bei tvirti varžtiniai gnybtai leidžia montuoti net sudėtingomis sąlygomis.

Kodėl verta rinktis

• 3 polių perjungimas – tinka trifazėms grandinėms atjungti.
• 20 A vardinė nepertraukiamoji srovė ir 690 V AC darbinė įtampa.
• 6 kV impulsinė atsparumo įtampa ir 1 kA trumpojo jungimo srovė.
• Priekinė IP65 apsauga – atsparus dulkėms ir vandens purslams.
• Gnybtų IP20 apsauga – saugus prisilietimas prie kontaktų.
• 60° perjungimo kampas ir aiškios ON-OFF padėtys.
• Atsparumas aplinkos temperatūrai nuo -25 iki +50 °C.
• Atitinka IEC/EN 60947-3 standartą.

Kam tinka

Šis jungiklis skirtas pramonės automatizavimo specialistams, elektrikams ir techninės priežiūros inžinieriams, kurie projektuojia, montuoja ar remontuoja valdymo skydus. Jis puikiai tinka kaip pagrindinis mašinų įrenginių atjungiklis, variklių valdymo grandinėse, šildymo, vėdinimo ir oro kondicionavimo sistemose bei siurblių valdymo sprendimuose. Dėl kompaktiško priekinio montavimo jis lengvai integruojamas į esamus skydus.

Pagrindinės specifikacijos

• Jungiklio tipas: kumštelinis jungiklis / pagrindinis jungiklis
• Polių skaičius: 3
• Vardinė nepertraukiamoji srovė (Iu): 20 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė trumpojo jungimo srovė (Iq): 1 kA
• Perjungimo programa: ON-OFF (0-1)
• Perjungimo padėčių skaičius: 2
• Perjungimo kampas: 60°
• Montavimo tipas: priekinis (įleidžiamas)
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Gnybtų tipas: varžtiniai
• Rankenėlės spalva: juoda
• Priekinės plokštės spalva: sidabrinė
• Vardinė galia AC-23A (400 V): 5,5 kW
• Vardinė galia AC-3 (400 V): 4 kW
• Atitiktis standartui: IEC/EN 60947-3
• Aplinkos darbinė temperatūra: nuo -25 iki +50 °C

Kaip naudoti

Sumontuokite jungiklį priekinėje skydo plokštėje, užtikrindami, kad tarpinė sandariai priglustų prie paviršiaus. Prijunkite laidus prie varžtinių gnybtų pagal grandinės schemą – kiekvienas polius turi savo gnybtų porą. Prieš eksploataciją patikrinkite, ar visi varžtai tvirtai priveržti, ir ar rankenėlė lengvai sukasi tarp ON ir OFF padėčių. Periodiškai apžiūrėkite jungiklį dėl susidėvėjimo ar kontaktų apdegimo.

Geros žinoti

Eaton T0 serijos jungikliai pasižymi ilgaamžiškumu ir paprastu montavimu. Juoda rankenėlė ir sidabrinė priekinė plokštė suteikia profesionalią išvaizdą, tinkančią daugumai skydų. Šis modelis dažnai naudojamas kaip tiesioginis pakaitalas esamuose įrenginiuose, todėl techninė priežiūra ar remontas tampa greitesni.

Patarimas: montuodami šį jungiklį, visada laikykitės vietinių elektros saugos taisyklių. Prieš atlikdami bet kokius darbus, įsitikinkite, kad maitinimas išjungtas. Rekomenduojame reguliariai tikrinti gnybtų priveržimą ir jungiklio veikimą, ypač po ilgesnio naudojimo arba esant vibracijai.
