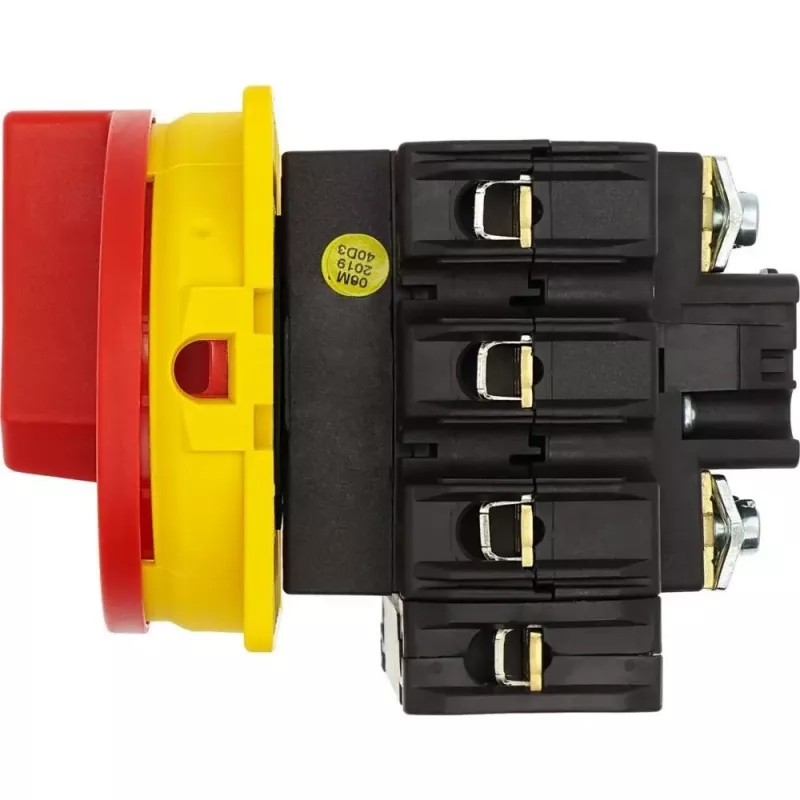

Eaton P3-63/EA/SVB/N pagrindinis jungiklis 3 polių 63A raudonas/geltonas 010398

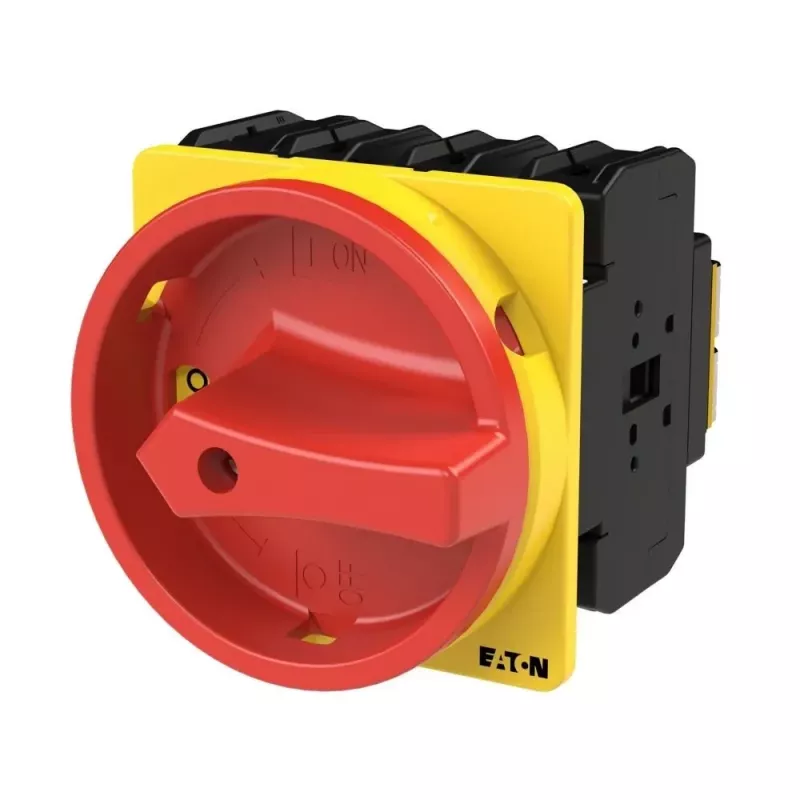

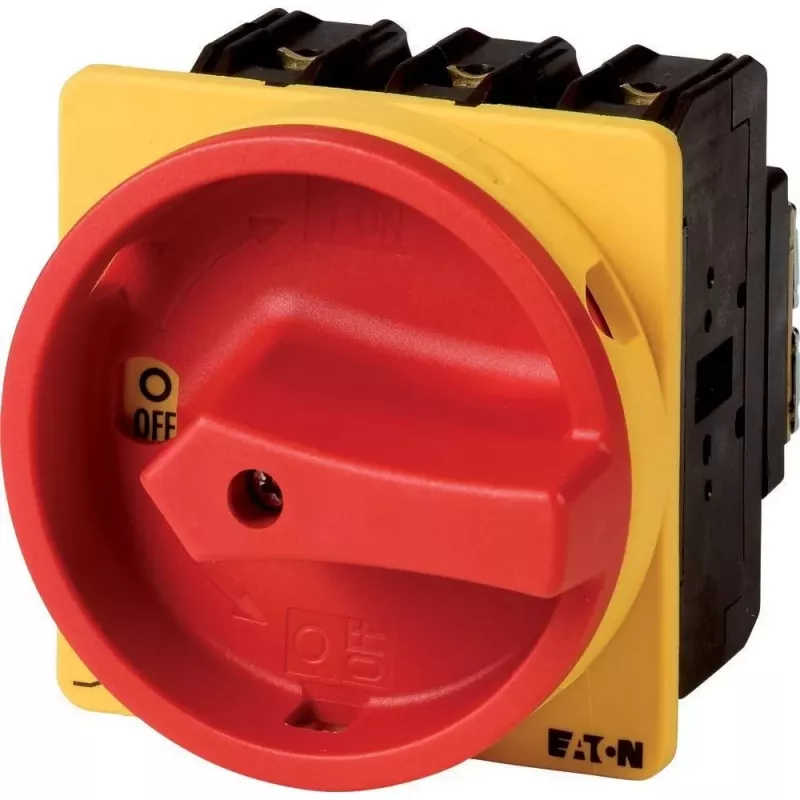

Raudona rankena ir geltona priekinė plokštė iš karto išduoda, kad tai – Eaton P3-63/EA/SVB/N pagrindinis jungiklis, skirtas aiškiam ir saugiam elektros atjungimui. Kai reikia greitai identifikuoti maitinimo atjungimo tašką gamybinėse linijose ar skirstomuosiuose skydeliuose, toks vizualinis žymėjimas tampa ne prabanga, o būtinybe.

Kodėl verta rinktis šį jungiklį

• 3 polių pagrindinis jungiklis, skirtas iki 63 A vardinei darbinei srovei (AC-21A ir AC-23A esant 400 V) – tinka tiek variklių, tiek bendrųjų apkrovų atjungimui.
• 690 V izoliacijos įtampa ir 6 kV impulsinė atsparumo įtampa užtikrina patikimą veikimą net ir reikalaujančiose pramoninėse sistemose.
• Užrakinamas 0 (OFF) padėtyje iki 3 spynų – tai leidžia laikytis LOTO (lockout/tagout) procedūrų, kai atliekama techninė priežiūra.
• IP65 apsaugos klasė priekinėje dalyje ir IP20 gnybtuose – atsparus dulkėms ir vandens purslams, todėl tinka įvairiose dirbtuvėse.
• Paviršinis montavimas izoliuotame plastikiniame korpuse supaprastina instaliaciją ir sumažina papildomų dėžių poreikį.

Kam skirtas

Šis jungiklis – elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo, užrakinamo pagrindinio jungiklio mašinoms, valdymo pultams ar skirstomiesiems skydams. Dėl IP65 priekinės apsaugos jis tinka patalpoms, kuriose gali būti dulkių ar drėgmės.

Pagrindinės specifikacijos

• Funkcija: pagrindinis jungiklis / atjungiklis / techninės priežiūros jungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie) AC-21A prie 400 V: 63 A
• Vardinė darbinė srovė (Ie) AC-23A prie 400 V: 63 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: paviršinis
• Apsaugos laipsnis: IP65 (priekis), IP20 (gnybtai)
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Užrakinamumas: taip, užrakinamas 0 padėtyje iki 3 spynų
• Perjungimo kampas: 90°

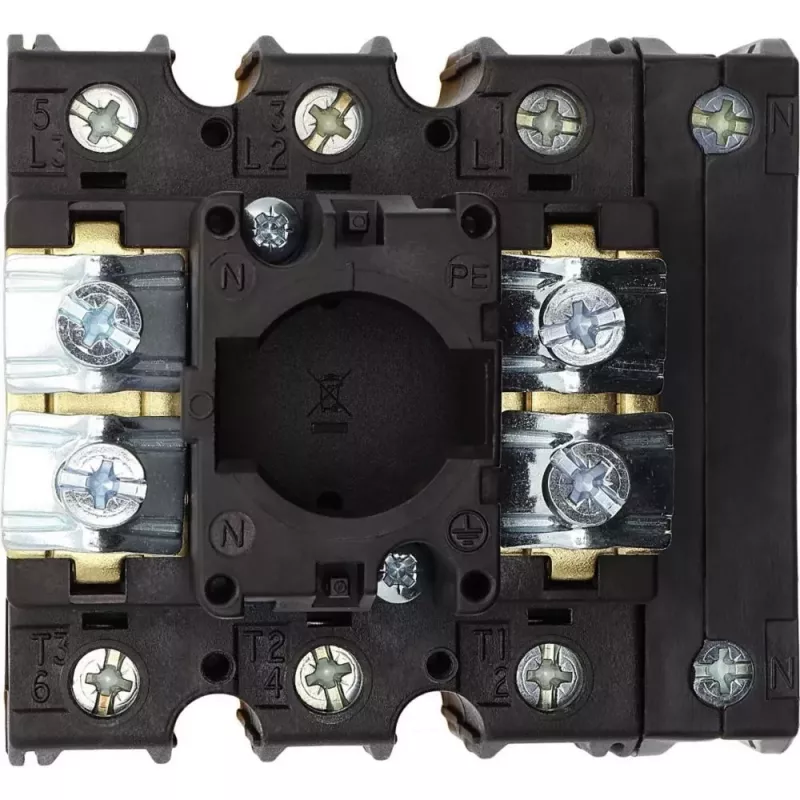

• Gnybtų talpa (maks.): 50 mm²
• Vardinė trumpalaikė atsparumo srovė (Icw): 1,2 kA (1 s)
• Standartai: IEC/EN 60947-3
• Korpuso medžiaga: izoliuotas plastikas
• Perjungimo padėčių skaičius: 2 (ON/OFF)
• Darbinės temperatūros diapazonas: nuo -25°C iki +50°C

Kaip naudoti

Montuokite jungiklį ant lygaus paviršiaus, užtikrindami, kad gnybtai būtų tinkamai priveržti – taip išvengsite perkaitimo. Prieš atlikdami techninę priežiūrą, užrakinkite jungiklį 0 padėtyje ir pakabinkite žymą. Periodiškai patikrinkite, ar rankena lengvai juda ir ar kontaktai neapdegę.

Patarimas: jei jungiklis naudojamas lauko sąlygomis ar drėgnose patalpose, papildomai sandarinkite kabelių įvadus, kad išlaikytumėte IP65 apsaugą. Visada laikykitės vietinių elektros saugos taisyklių ir naudokite tik kvalifikuotą personalą.
