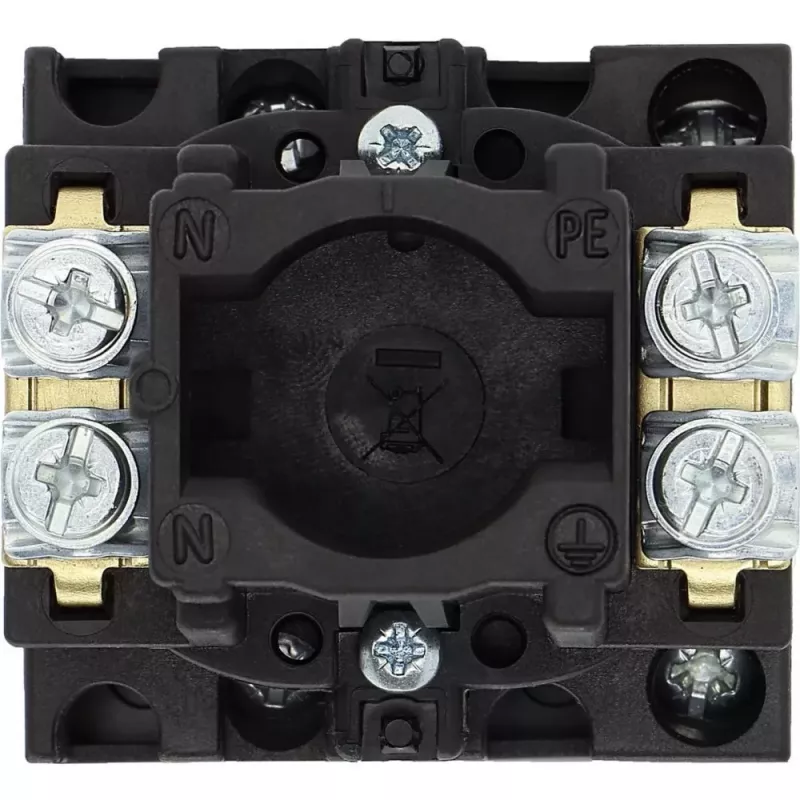

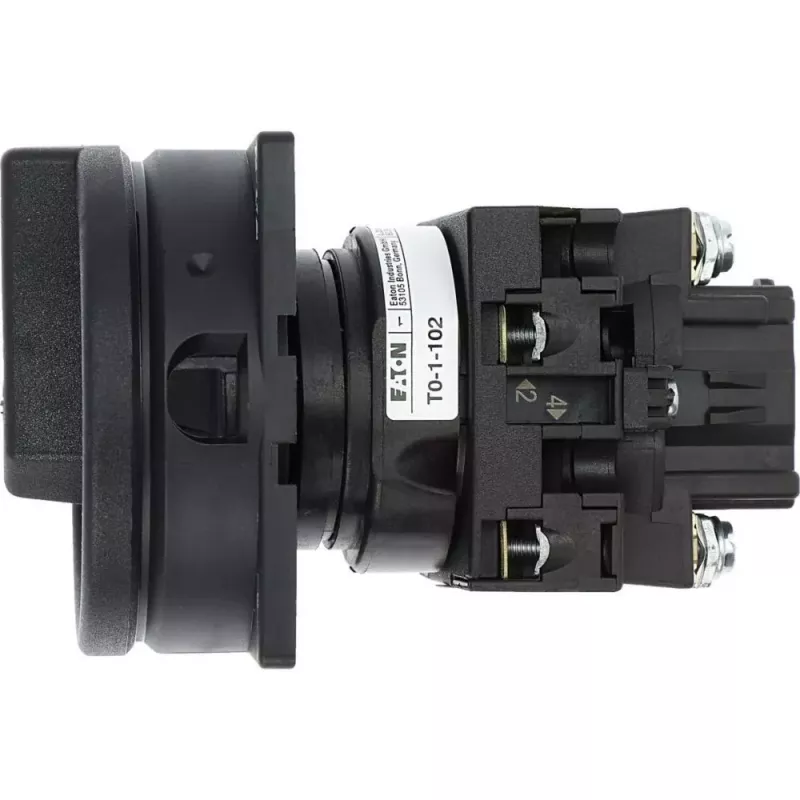

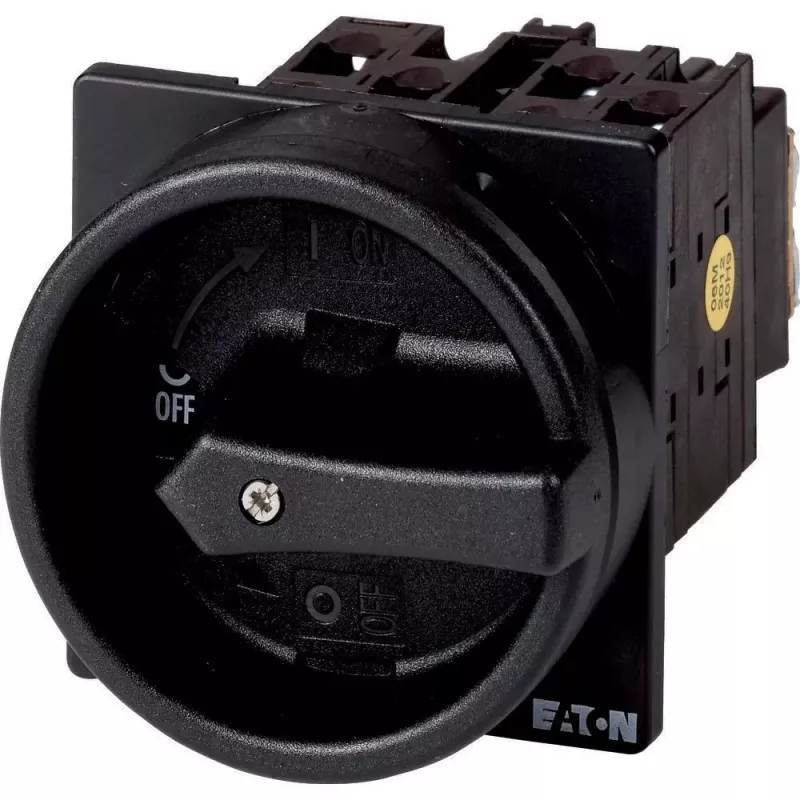

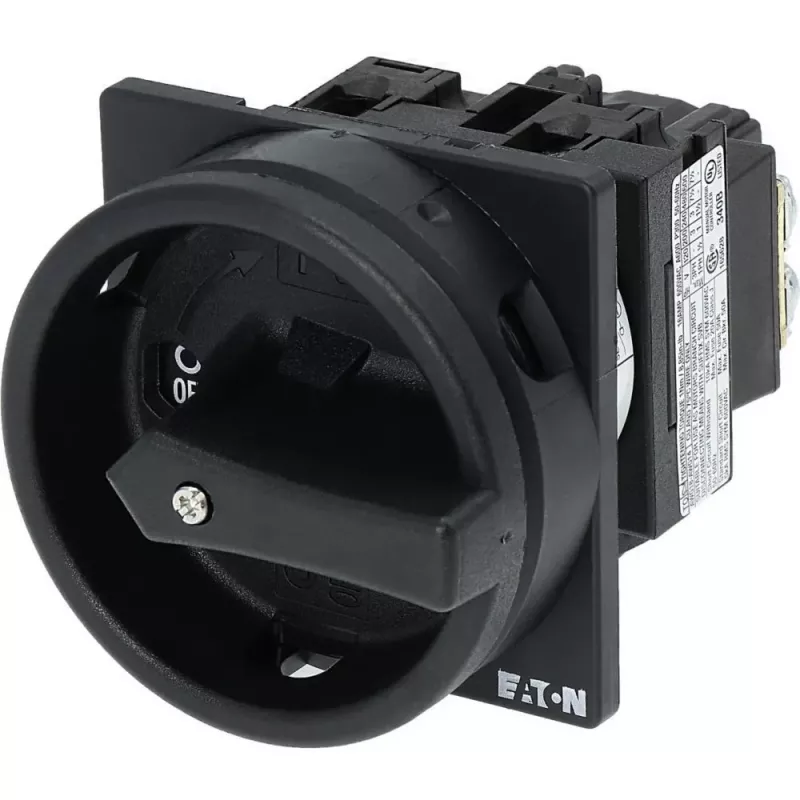

Eaton T0-1-102/EA/SVB-SW fiksuojamas kumštelinis jungiklis 20 A 1-polis 90° juodas

Eaton T0-1-102/EA/SVB-SW – tai vienpolis kumštelinis jungiklis, skirtas patikimam iki 20 A vienfazių grandinių atjungimui pramoninėse valdymo spintose. Juoda rankenėlė ir priekinė plokštė harmoningai įsilieja į šiuolaikinius skydus, o fiksavimo funkcija neleidžia atlikti neleistino perjungimo.

Kodėl verta rinktis

Jungiklio rankenėlę galima užfiksuoti iki trimis spynomis, taip užtikrinant saugų atskyrimą atliekant techninę priežiūrą. Tvirtas korpusas ir IP65 apsaugos klasė priekinėje dalyje leidžia naudoti dulkėtoje ar drėgnoje pramoninėje aplinkoje. Varžtiniai gnybtai užtikrina patikimą vientisų arba daugiasluoksnių laidininkų prijungimą.

Techniniai duomenys

• Jungiklio tipas: kumštelinis (sukamasis)
• Funkcija: ON-OFF (0-1)
• Polių skaičius: 1
• Nominali darbinė srovė (Ie): 20 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Perjungimo kampas: 90°
• Fiksavimas: taip (iki 3 spynų)
• Montavimas: priekinis / skydinis
• Rankenėlės spalva: juoda
• Priekinės plokštės spalva: juoda
• Apsaugos laipsnis (priekis): IP65
• Gnybtų tipas: varžtiniai
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali trumpojo jungimo atsparumo srovė (Icw): 320 A (1 s)
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Mechaninis ilgaamžiškumas: >0,5 x 10^6 operacijų

Kam tinka

• Vienfazių variklių, šildytuvų ar apšvietimo grandinių atjungimui
• Saugos užrakinimo / žymėjimo procedūroms pramoninėse valdymo spintose
• Mašinų ir skydų gamybai, kai reikia kompaktiško didelės srovės sukimosi jungiklio

Papildoma informacija

Jungiklis atitinka IEC/EN 60947 standartą ir turi VDE, UL bei CSA sertifikatus. Montuojamas standartinėje 22,5 mm skydo išpjovoje, skirtas priekiniam montavimui su juoda rankenėle ir priekine plokšte.

Patarimas: prieš montuodami įsitikinkite, kad skydo išpjova atitinka 22,5 mm standartą, o varžtiniai gnybtai priveržti reikiamu momentu. Fiksavimo funkciją naudokite kartu su spynomis, kad išvengtumėte atsitiktinio įjungimo techninės priežiūros metu.
