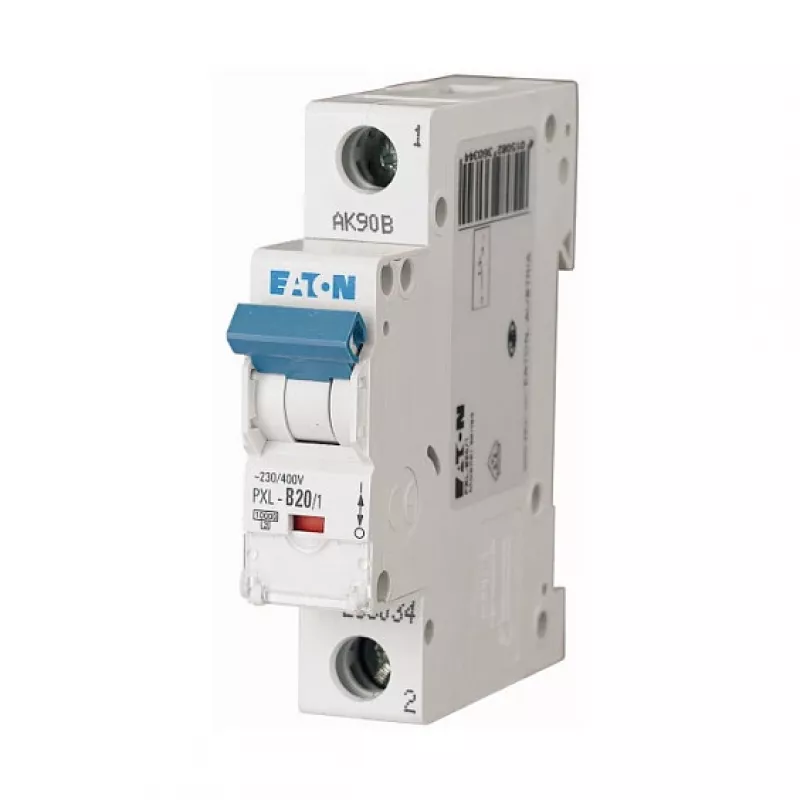

Eaton PXL-B20/1 miniatiūrinis automatinis jungiklis 20A 1 poliaus B tipo 10kA DIN bėgeliui

Elektros skirstymo sprendimus projektuojantiems inžinieriams ir montuotojams, ieškantiems kompaktiško, bet patikimo apsaugos elemento, Eaton PXL-B20/1 yra sprendimas, kuris atitinka griežčiausius pramoninius reikalavimus. Šis vieno poliaus automatinis jungiklis užtikrina ne tik patikimą apsaugą nuo perkrovų ir trumpųjų jungimų, bet ir ilgaamžiškumą, kurio reikia profesionaliai eksploatacijai.

Paskirtis ir privalumai

Eaton PXL-B20/1 sukurtas apsaugoti elektros grandines gyvenamosiose ir komercinėse patalpose, kuriose įrengiami apšvietimo ir kištukinių lizdų tinklai. B tipo išjungimo charakteristika užtikrina greitą reakciją į trumpuosius jungimus, tuo pačiu metu toleruodama įprastus įsijungimo srovių impulsus – tai ypač svarbu grandinėms su varikliais ar transformatoriais. Dėl 10 kA trumpojo jungimo galios ir 3 energijos ribojimo klasės, šis jungiklis efektyviai apriboja pralaidžią energiją, sumažindamas galimą žalą žemyn esančiai įrangai.

Kam tinka

Šis modelis idealiai tinka elektros skydų gamintojams, rangovams ir techninės priežiūros specialistams, kurie vertina kompaktišką dizainą ir aukštą našumą. Vieno modulio (17,5 mm) plotis leidžia sutaupyti vietos skirstomuosiuose skyduose, o tvirti varžtiniai gnybtai, priimantys laidus iki 25 mm², užtikrina patikimą ir ilgaamžį sujungimą.

Pagrindinės specifikacijos

• Vardinė srovė: 20 A
• Polių skaičius: 1
• Išjungimo charakteristika: B tipas
• Vardinė įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Jungimo galia (Icn): 10 kA pagal EN 60898
• Energijos ribojimo klasė: 3
• Montavimas: DIN bėgelis (EN 60715)
• Gnybtų talpa: 1–25 mm² (vientisas/su vytelėmis)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Per įtampos kategorija: III
• Taršos laipsnis: 2
• Mechaninis atsparumas: 20 000 operacijų
• Elektrinis atsparumas: 10 000 operacijų
• Plotis: 1 modulis (17,5 mm)

Naudojimo ypatumai

Jungiklį montuokite ant standartinio DIN bėgelio, užtikrindami, kad jis būtų tinkamai užfiksuotas. Prijunkite laidus prie varžtinių gnybtų, laikydamiesi gamintojo nurodytų sukimo momentų. Raudonas/žalias indikatorius aiškiai parodo kontaktų būseną, todėl techninės priežiūros metu nereikia spėlioti. Dėl plačios darbinės temperatūros (-25°C iki +50°C) šis jungiklis tinkamas naudoti įvairiomis sąlygomis.

Apibendrinimas

Eaton PXL-B20/1 – tai patikimas ir kompaktiškas sprendimas, atitinkantis griežtus standartus ir užtikrinantis ilgalaikę apsaugą. Dėl aukštos jungimo galios, energijos ribojimo klasės ir ilgo mechaninio atsparumo, jis yra puikus pasirinkimas profesionalams, kurie vertina kokybę ir patikimumą.
