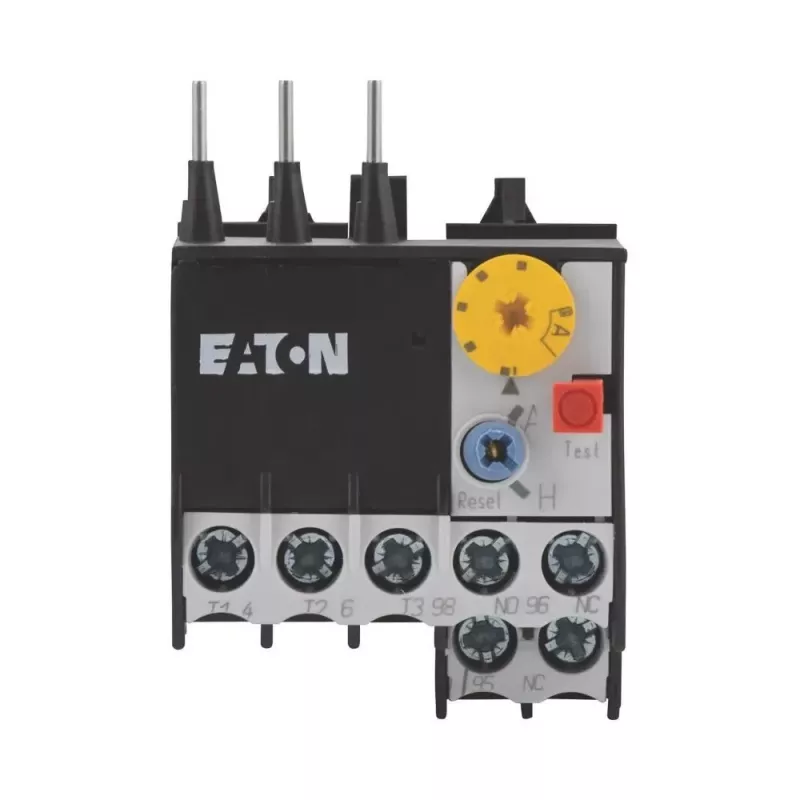

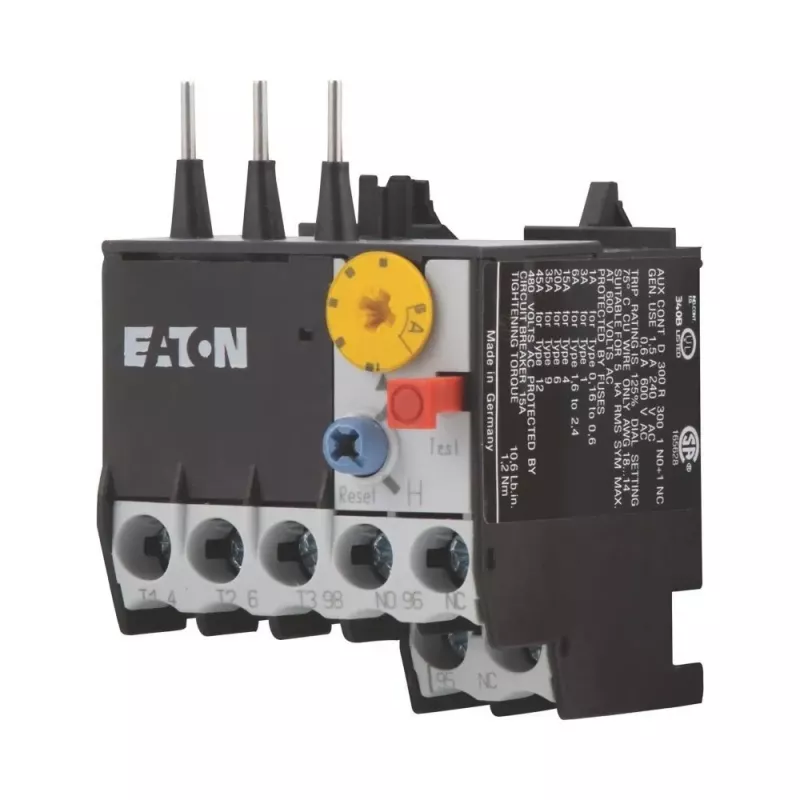

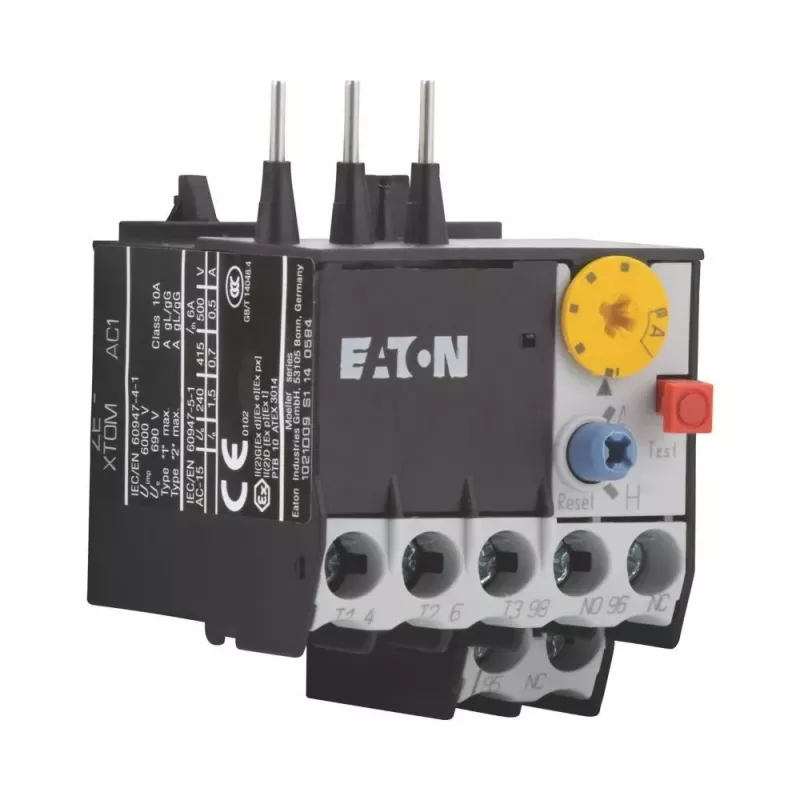

EATON ZE-4 variklio apsaugos relė 2,4-4A, 10A klasė, skirta DILM kontaktorių

Kai gamybos linijoje sustoja variklis dėl perkaitimo ar fazės praradimo, kiekviena prastovos minutė kainuoja. Su EATON ZE-4 tokios situacijos tampa retesnės – ši kompaktiška variklio apsaugos relė, montuojama tiesiai ant DILM kontaktoriaus, užtikrina tikslią šiluminę apsaugą ir patikimą veikimą net sudėtingiausiomis sąlygomis. Jos siauras srovės reguliavimo diapazonas 2,4–4 A leidžia tiksliai suderinti apsaugą su konkrečiu varikliu, o 10A klasės išjungimo kreivė garantuoja greitą reakciją į perkrovas.

Privalumai jūsų įrangai

• Tikslus srovės nustatymas 2,4–4 A – apsauga pritaikyta konkretaus variklio poreikiams
• Tiesioginis montavimas ant EATON DILM7, DILM9, DILM12 ir DILM15 kontaktorių – nereikia papildomų laidų
• Jautrumas fazės praradimui – apsaugo variklį nuo darbo vienfaziu režimu
• Rankinis arba automatinis grąžinimas – lankstus valdymas pagal jūsų proceso reikalavimus
• Pagalbiniai kontaktai 1 NO + 1 NC – signalizacijai ir valdymo grandinėms
• Aukšta darbinė įtampa iki 690 V kintamosios srovės – tinka įvairioms pramoninėms sistemoms
• Kompaktiškas IP20 korpusas su varžtais sujungiamiems gnybtams

Kaip tai keičia kasdienį darbą

Įdiegus ZE-4 tiesiai ant kontaktoriaus, gaunate nuolatinį šiluminį stebėjimą be papildomų laidų ar sudėtingų schemų. Perkrovos ar fazės praradimo atveju relė akimirksniu išjungia kontaktorių ir per pagalbinius kontaktus perduoda signalą valdymo sistemai. Grąžinimo režimą galite pasirinkti: rankinį – kai reikia žmogaus įsikišimo saugumo sumetimais, arba automatinį – kai įranga gali veikti be priežiūros. Platus temperatūrų diapazonas nuo -25 iki +55 °C ir atitiktis IEC/EN 60947-4-1 standartams daro šią relę tinkamą siurbliams, ventiliatoriams, konvejeriams ir kitiems trifaziams varikliams.

Pagrindinės specifikacijos

• Gaminio tipas: variklio apsaugos relė
• Srovės nustatymo diapazonas: 2,4–4 A
• Išjungimo klasė: 10A
• Polių skaičius: 3
• Montavimas: tiesiogiai ant kontaktoriaus
• Tinkami kontaktoriai: DILM7, DILM9, DILM12, DILM15
• Perkrovos apsauga: šiluminė
• Jautrumas fazės praradimui: taip
• Grąžinimo funkcija: rankinis / automatinis
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Darbinė įtampa (Ue): 690 V kintamoji srovė
• Izoliacijos įtampa (Ui): 690 V
• Atsparumo impulsinei įtampai (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Prijungimas: varžtiniai gnybtai
• Standartai: IEC/EN 60947-4-1, VDE 0660
• Darbinė temperatūra: -25 iki +55 °C

Baigiamoji pastaba

EATON ZE-4 – patikimas pasirinkimas apsaugant mažus trifazius variklius, kai svarbu tikslus srovės suderinimas ir kompaktiška integracija. Ši relė sumažina prastovų riziką ir prailgina įrangos tarnavimo laiką.
