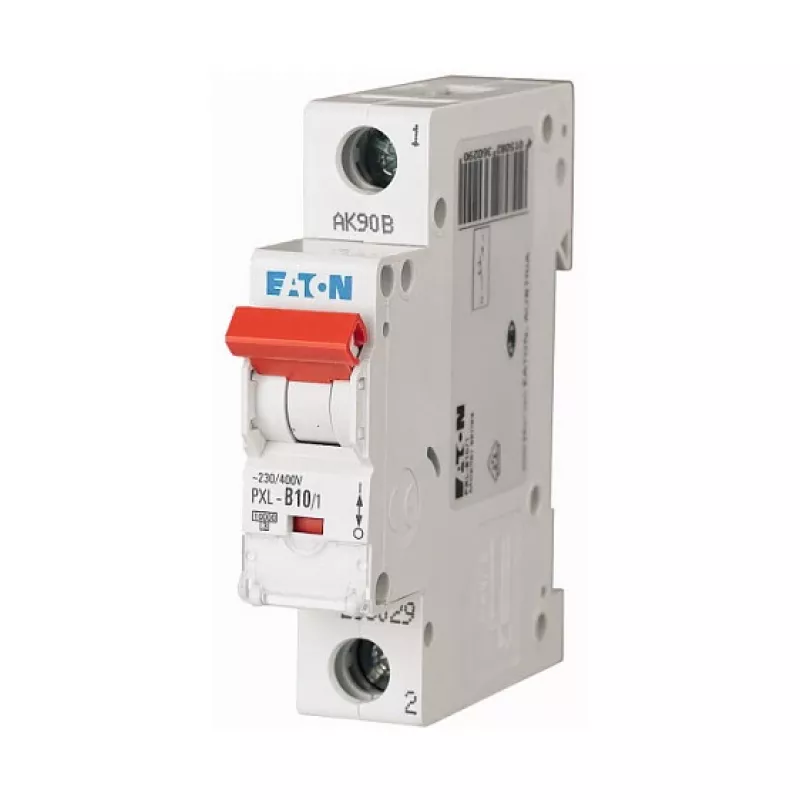

EATON PXL-B10/1 Miniatiūrinis automatinis jungiklis 1P 10A B kreivė 6kA

Kai kiekviena grandinė turi veikti be pertrūkių, EATON PXL-B10/1 miniatiūrinis automatinis jungiklis užtikrina patikimą apsaugą tiek gyvenamosiose, tiek komercinėse elektros instaliacijose. Šis vieno poliaus jungiklis su 10 A vardine srove ir B tipo išjungimo charakteristika greitai reaguoja į perkrovas ir trumpuosius jungimus, todėl idealiai tinka apšvietimo ir kištukinių lizdų grandinėms.

Pagrindinės specifikacijos

• Įrenginio tipas: miniatiūrinis automatinis jungiklis (MCB)
• Polių skaičius: 1 polius
• Vardinė srovė (In): 10 A
• Išjungimo charakteristika: B
• Vardinė išjungimo galia (Icn): 6 kA
• Vardinė įtampa (Ue): 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis
• Laidų skerspjūvis (vientisas): 1–25 mm²
• Laidų skerspjūvis (daugiagyslis): 1–16 mm²
• Apsaugos laipsnis – gnybtai: IP20
• Apsaugos laipsnis – priekis: IP40 (su korpusu)
• Energijos ribojimo klasė: 3
• Standartas: IEC/EN 60898-1
• Darbinė temperatūra: nuo -25 °C iki +75 °C
• Taršos laipsnis: 2
• Perįtampų kategorija: III
• Modulio plotis: 17,5 mm (1 TE)

Kodėl verta rinktis

Eaton PXL serija pasižymi tvirta konstrukcija ir tikslia šilumine-magnetine apsauga. B kreivė užtikrina greitą atsaką esant vidutinėms perkrovoms, todėl tai puikus pasirinkimas bendrosios paskirties instaliacijoms namuose ir lengvosios komercijos objektuose. 6 kA išjungimo galia užtikrina patikimą apsaugą nuo trumpųjų jungimų. Kompaktiškas 1 modulio plotis taupo vietą DIN bėgelyje, leidžia tvarkingai ir efektyviai sukomplektuoti skirstomuosius skydus.

Idealiai tinka

• Apšvietimo grandinėms
• Kištukiniams lizdams gyvenamosiose ir lengvosios komercijos patalpose
• Valdymo grandinėms, kurioms reikia greitos reakcijos į perkrovas
• Bendrajai apsaugai prietaisams ir mažiems transformatoriams

Naudinga žinoti

Šis jungiklis palaiko tiek vientisus, tiek daugiagyslius laidus iki 25 mm² ir 16 mm² atitinkamai, todėl montavimas lankstus. IP20 gnybtų apsauga apsaugo nuo prisilietimo, o priekinė dalis, įrengus tinkamame korpuse, atitinka IP40. Darbinė temperatūra nuo -25 °C iki +75 °C užtikrina patikimą veikimą net sudėtingomis sąlygomis. Montuodami visada laikykitės vietinių elektros instaliacijos taisyklių ir užtikrinkite teisingą laidų prijungimą.

Patarimas: prieš montuodami įsitikinkite, kad grandinės parametrai atitinka jungiklio vardinę srovę ir išjungimo charakteristiką – tai užtikrins optimalų apsaugos lygį ir išvengs netikėtų išjungimų.
