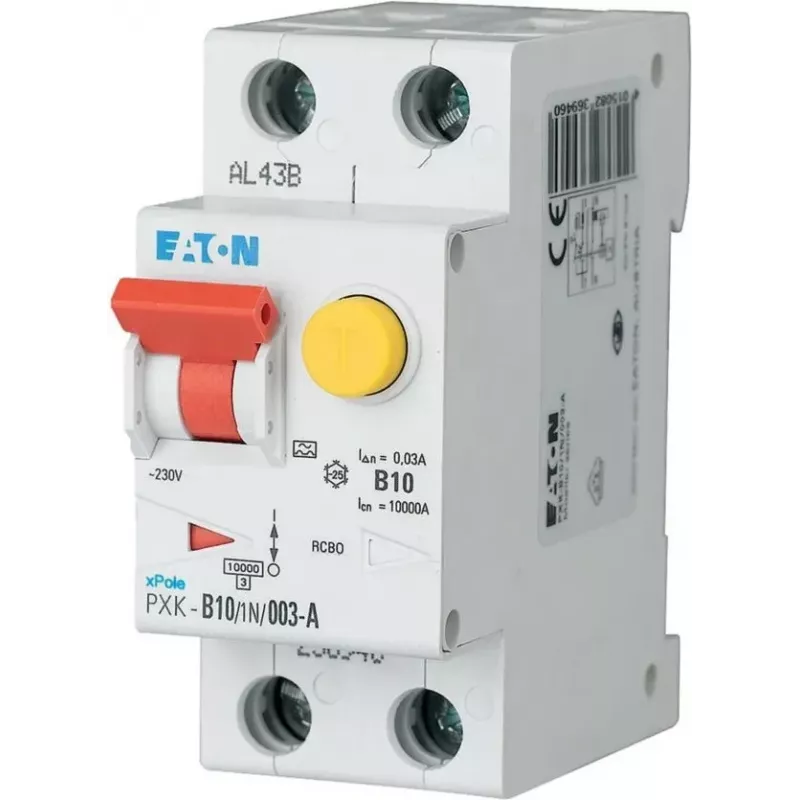

Eaton PXK-B10/1N/003-A diferencialinis automatas 10A 30mA A tipo 1P+N 230V 6kA 2 moduliai

Vienas modulis, dvi apsaugos funkcijos – Eaton PXK-B10/1N/003-A sujungia 10 A B charakteristikos grandinės pertraukiklį ir 30 mA A tipo diferencialinį modulį į kompaktišką, tik dviejų modulių pločio korpusą. Tai reiškia trumpesnį montavimo laiką, mažiau jungčių ir daugiau laisvos vietos skirstomajame skydelyje – ypač aktualu, kai projektuojate ar atnaujinate gyvenamosios ar komercinės paskirties objektų elektros tinklus.

Privalumai profesionalams

• Integruota MCB ir RCD apsauga viename įrenginyje – nereikia derinti atskirų modulių ir koordinuoti jų charakteristikų.
• B tipo išjungimo charakteristika užtikrina atsparumą netikėtiems įsijungimo srovės šuoliams iš LED tvarkyklių, elektroninių balastų ar mažų variklių.
• A tipo diferencialinė apsauga reaguoja tiek į kintamąją, tiek į pulsuojančią nuolatinę nuotėkio srovę – būtina šiuolaikinėse instaliacijose su elektronine įranga.
• 6 kA pertraukimo galia užtikrina patikimą trumpojo jungimo apsaugą.
• Aiškus indikatorius rodo, ar įvyko perkrova, ar nuotėkis – greitesnis gedimų lokalizavimas.

Kur naudoti

Šis diferencialinis automatas tinka galutinėms grandinėms, maitinančioms kištukinius lizdus, apšvietimą ir smulkią buitinę techniką. 10 A vardinė srovė – optimali vidutinės apkrovos grandinėms, o 30 mA nuotėkio srovės riba užtikrina asmenų apsaugą nuo elektros smūgio ir apsaugo nuo gaisro dėl įžeminimo gedimų. Įrenginys montuojamas ant DIN bėgelio, o gnybtai priima tiek vientisus (iki 25 mm²), tiek lanksčius (iki 16 mm²) laidus.

Pagrindinės specifikacijos

• Tipas: diferencialinis automatas (RCBO)
• Vardinė srovė (In): 10 A
• Vardinė nuotėkio srovė (IΔn): 30 mA
• Perkrovos charakteristika: B tipas
• Nuotėkio srovės tipas: A tipas
• Polių skaičius: 1P+N
• Vardinė įtampa (Un): 230 V AC
• Pertraukimo galia (Icn): 6 kA
• Trumpojo jungimo pertraukimo galia (Ics): 6 kA
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis
• Plotis: 2 moduliai (35 mm)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Darbinė temperatūra: nuo -25 iki +50 °C
• Gnybtų talpa (vientisas laidas): 1–25 mm²
• Gnybtų talpa (lankstus laidas): 1–16 mm²
• Standartai: IEC/EN 61009
• Energijos ribojimo klasė: 3

Įrengimo patarimai

Montuodami Eaton PXK-B10/1N/003-A, įsitikinkite, kad grandinės apkrova neviršija 10 A, o nuotėkio srovės nustatymas atitinka apsaugos reikalavimus. Patikrinkite, ar gnybtai tinkamai priveržti – tai užtikrina patikimą kontaktą ir ilgaamžiškumą.
