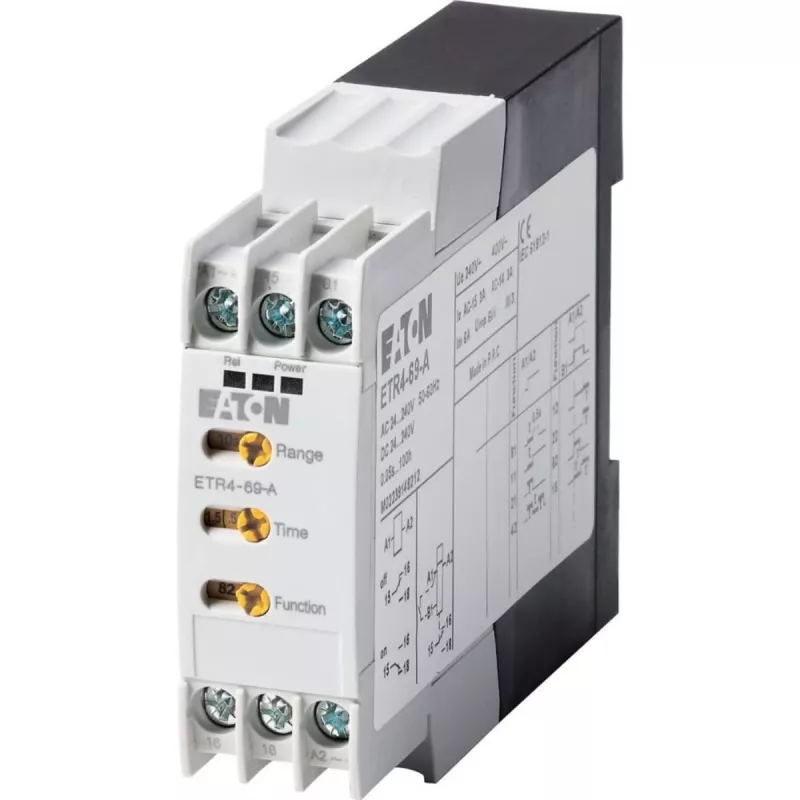

EATON ETR4-69-A daugiafunkcinis laiko relė, 1 perjungimo kontaktas, 24-240 V AC/DC, 0,05 s - 100 h, DIN bėgelis

Kai valdymo spintoje reikia kelių skirtingų laiko funkcijų, įprastai tenka montuoti kelis atskirus relių modulius. EATON ETR4-69-A šią problemą išsprendžia vienu įrenginiu – septynios laiko funkcijos, platus maitinimo įtampų diapazonas ir kompaktiškas 17,5 mm plotis leidžia sumažinti atsargų kiekį ir sutaupyti vietos skirstomųjų spintų bėgelyje. Šis modelis tinka tiek greitiems ciklams, tiek ilgalaikiam procesų laiko valdymui – laiko nustatymo intervalas nuo 0,05 s iki 100 h padengia praktiškai visus pramoninius poreikius.

Privalumai

• Septynios perjungiamos laiko funkcijos: įjungimo delsa, išjungimo delsa, intervalas, impulsas ir kt.
• Universali maitinimo įtampa: 24-240 V AC/DC – tinka įvairioms sistemoms visame pasaulyje.
• Labai platus laiko nustatymo diapazonas: nuo 0,05 s iki 100 h, tikslumas ±5%.
• Kompaktiškas dizainas: tik 17,5 mm plotis, taupo vietą DIN bėgelyje.
• LED indikatoriai maitinimo ir relės būsenai – greita diagnostika.
• Valdymo įėjimas išoriniam paleidimui, sustabdymui ar atstatymui.

Kam tinka

Šis laiko relė yra skirta pramonės automatizavimo inžinieriams, valdymo spintų gamintojams ir techninės priežiūros specialistams, kuriems reikia lankstaus ir patikimo laiko valdymo sprendimo. Dėl plataus maitinimo įtampų diapazono ir daugiafunkciškumo jis tinka įvairioms mašinoms, gamybos linijoms, pastatų automatizavimo sistemoms ir kitoms pramoninėms aplikacijoms.

Naudojimas

Montavimas paprastas: užfiksuokite įrenginį ant standartinės 35 mm DIN bėgelio, prijunkite maitinimą, valdymo įėjimą ir apkrovą prie varžtinių gnybtų, tada priekiniais rankenėlėmis pasirinkite norimą funkciją ir laiko intervalą. LED indikatoriai aiškiai rodo, ar relė maitinama, ar išėjimo kontaktas uždarytas. Platus įtampų diapazonas reiškia, kad tą patį modelį galima naudoti skirtingose mašinose ar spintose, nereikia laikyti kelių įtampos variantų. Valdymo įėjimas leidžia laiko ciklą paleisti arba atstatyti nuotoliniu būdu, kas suteikia lankstumo automatizuotose sistemose. Su IP40 korpusu ir IP20 gnybtų apsauga, ETR4-69-A tinkamas naudoti pramoninėse valdymo spintose ir skirstomuosiuose skydeliuose.

Pagrindinės specifikacijos

• Gaminio tipas: daugiafunkcinė laiko relė
• Maitinimo įtampa: 24-240 V AC/DC
• Laiko intervalas: 0,05 s – 100 h
• Funkcijų skaičius: 7
• Išėjimo kontaktas: 1 perjungimo (SPDT)
• Kontakto apkrova: 8 A (AC-1), 5 A (AC-15)
• Montavimas: DIN bėgelis, 1 modulis (17,5 mm plotis)
• Jungtys: varžtiniai gnybtai
• Darbinė temperatūra: nuo -25 iki +60 °C
• Apsauga: IP40 korpusas, IP20 gnybtai
• Laiko nustatymo tikslumas: ±5%
• Energijos suvartojimas: maks. 3 VA (AC), maks. 1,5 W (DC)
• Indikatoriai: LED maitinimui ir relės būsenai
• Valdymo įėjimas: taip

Pabaigai

Pasirinkite EATON ETR4-69-A – universalų, erdvę taupantį laiko valdymo sprendimą, kuris prisitaiko prie jūsų valdymo poreikių be kompromisų.
