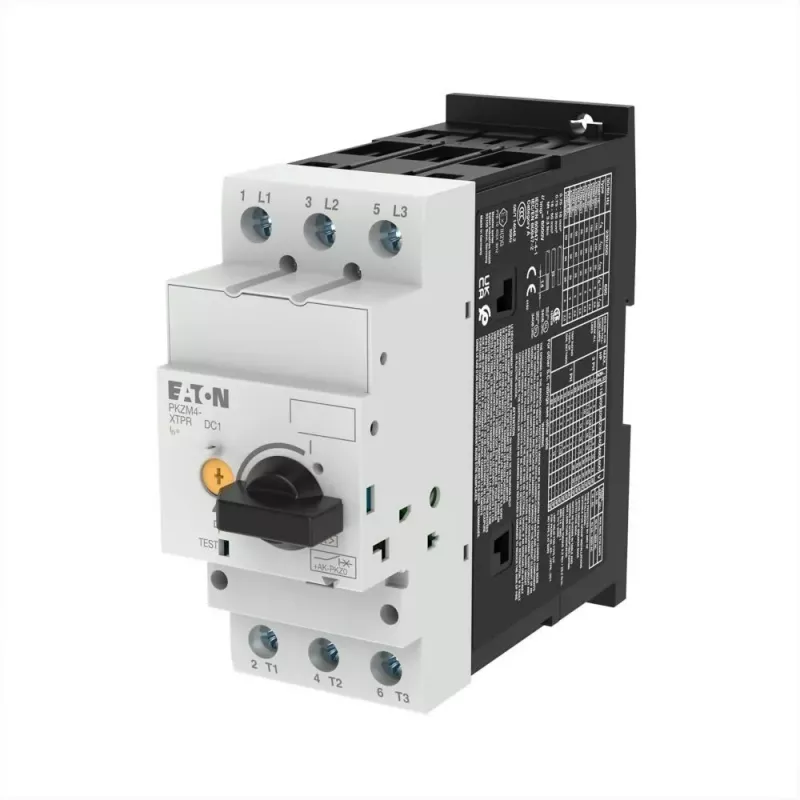

Eaton PKZM4-50 variklio apsaugos automatinis jungiklis, 3 polių, 50 A, 40-50 A perkrova, varžtiniai gnybtai, DIN bėgelis 222355

50 kA trumpojo jungimo pertraukimo galia esant 400 V – tai išskirtinė Eaton PKZM4-50 savybė, kuri užtikrina patikimą variklių apsaugą net ir pačiose reikliausiose pramoninėse sistemose.

Privalumai profesionalams

• Didelė trumpojo jungimo pertraukimo galia: 50 kA esant 400 V, 10 kA esant 690 V.
• Plačios reguliuojamos perkrovos ribos: nuo 40 iki 50 A, leidžiančios tiksliai pritaikyti apsaugą prie konkretaus variklio.
• Termomagnetinis išjungiklis užtikrina patikimą apsaugą nuo perkrovos ir trumpojo jungimo.
• Rotacinė rankenėlė leidžia lengvai ir tiksliai nustatyti norimą srovę.
• Kompaktiškas dizainas, pritaikytas DIN bėgelio montavimui (EN 60715) arba tvirtinimui varžtais.

Kam tinka

Šis įrenginys skirtas pramonės įmonėms, inžinieriams ir techninės priežiūros specialistams, kurie projektuojia, montuoja ar prižiūri variklių valdymo spintas. Tinka naudoti su trifaziais varikliais, kurių vardinė srovė neviršija 50 A, ypač ten, kur reikalinga didelė trumpojo jungimo pertraukimo galia ir patikimumas.

Techniniai duomenys

• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 50 A
• Vardinė darbinė įtampa (Ue): iki 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Trumpojo jungimo pertraukimo galia (Icu) esant 400 V: 50 kA
• Trumpojo jungimo pertraukimo galia (Icu) esant 690 V: 10 kA
• Išjungimo charakteristika: termomagnetinė
• Trumpojo jungimo atleidiklis (magnetinis): fiksuotas ties 14 x Ie (apie 700 A)
• Prijungimo tipas: varžtiniai gnybtai
• Gnybtų talpa: 1 x 50 mm² arba 2 x 16 mm² (lankstūs laidininkai)
• Apsaugos laipsnis: IP20 (gnybtai)
• Aplinkos darbinė temperatūra: nuo -25 iki +55 °C
• Vardinis dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis (EN 60715) / tvirtinimas varžtais
• Valdymo elementas: rotacinė rankenėlė

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad variklio vardinė srovė neviršija 50 A, ir nustatykite perkrovos atleidiklį pagal variklio duomenų lentelę. Reguliariai tikrinkite gnybtų priveržimą, nes laikui bėgant jie gali atsilaisvinti. Esant didelei trumpojo jungimo galiai, rekomenduojama naudoti kartu su atitinkamais saugikliais arba automatiniais jungikliais, kad būtų užtikrinta visa apsauga.
