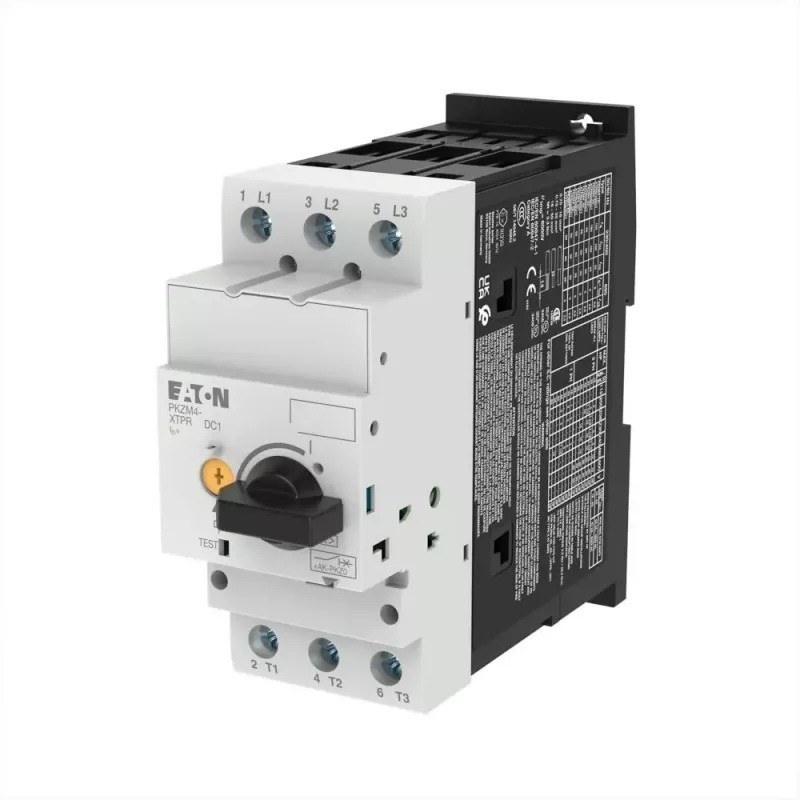

Eaton PKZM4-40 variklio apsaugos automatinis jungiklis, 3 polių, 25-40A, 690V, 222354

Kai gamybos linijoje sustoja variklis dėl perkrovos ar trumpojo jungimo, kiekviena prastova kainuoja brangiai. Eaton PKZM4-40 variklio apsaugos automatinis jungiklis užtikrina patikimą apsaugą iki 40 A varikliams, sujungdamas šiluminę perkrovos ir magnetinę trumpojo jungimo apsaugą viename kompaktiškame įrenginyje, montuojamame ant DIN bėgelio.

Kodėl verta rinktis

• Didelis trumpojo jungimo pertraukimo pajėgumas – 50 kA esant 400 V
• Reguliuojamas šiluminis perkrovos atleidiklis (25–40 A) – lankstus prisitaikymas prie skirtingų variklių
• Fiksuotas magnetinis atleidiklis, suveikiantis esant 14 × Iu – greita reakcija į trumpąjį jungimą
• 3 polių konstrukcija trifaziams variklių tinklams
• Montavimas ant DIN bėgelio arba varžtais – paprastas įrengimas

Techniniai duomenys

• Polių skaičius: 3
• Vardinė srovė: 25–40 A (reguliuojamas perkrovos atleidiklis)
• Vardinė darbinė įtampa: iki 690 V AC
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Trumpojo jungimo pertraukimo pajėgumas (Icu) esant 400 V: 50 kA
• Suveikimo charakteristika: šiluminė-magnetinė
• Magnetinio suveikimo nustatymas: fiksuotas 14 × Iu
• Montavimo tipas: DIN bėgelis (35 mm) / varžtinis
• Jungčių tipas: varžtinės gnybtai
• Apsaugos laipsnis: IP20 (gnybtai), IP00 (korpusas)
• Vardinis dažnis: 50/60 Hz
• Darbinės temperatūros diapazonas: nuo -25 iki +55 °C
• Atitinka standartus: IEC/EN 60947-2, IEC/EN 60947-4-1
• Perjungimo galios kategorija: AC-3 (variklių režimas)

Kam tinka

Šis įrenginys skirtas pramonės įmonėms, techninės priežiūros inžinieriams ir elektrikams, kurie projektuojia, montuoja ar prižiūri variklių valdymo centrus, konvejerius, siurblius, ventiliatorius ir kitą gamybos įrangą. Tinka tiek naujiems įrenginiams, tiek esamų sistemų modernizavimui, kai reikalinga patikima ir lengvai reguliuojama variklių apsauga.

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad tinklo įtampa neviršija 690 V AC, o variklio vardinė srovė patenka į 25–40 A intervalą. Reguliuodami šiluminį atleidiklį, nustatykite jį pagal variklio vardinę srovę (arba artimiausią didesnę reikšmę). Periodiškai tikrinkite gnybtų priveržimą ir įrenginio švarumą – tai prailgins jo tarnavimo laiką.
