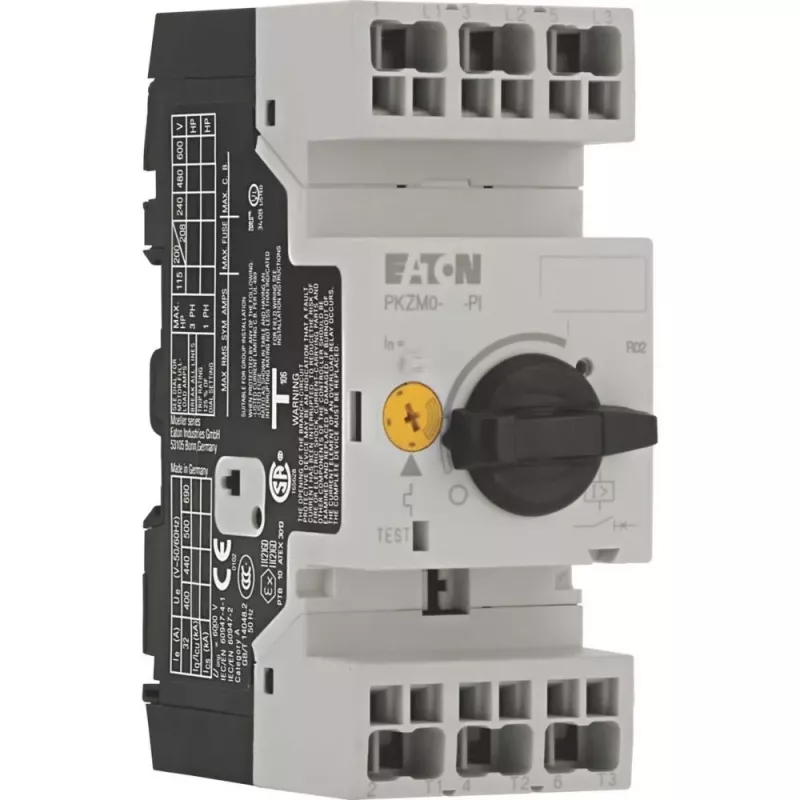

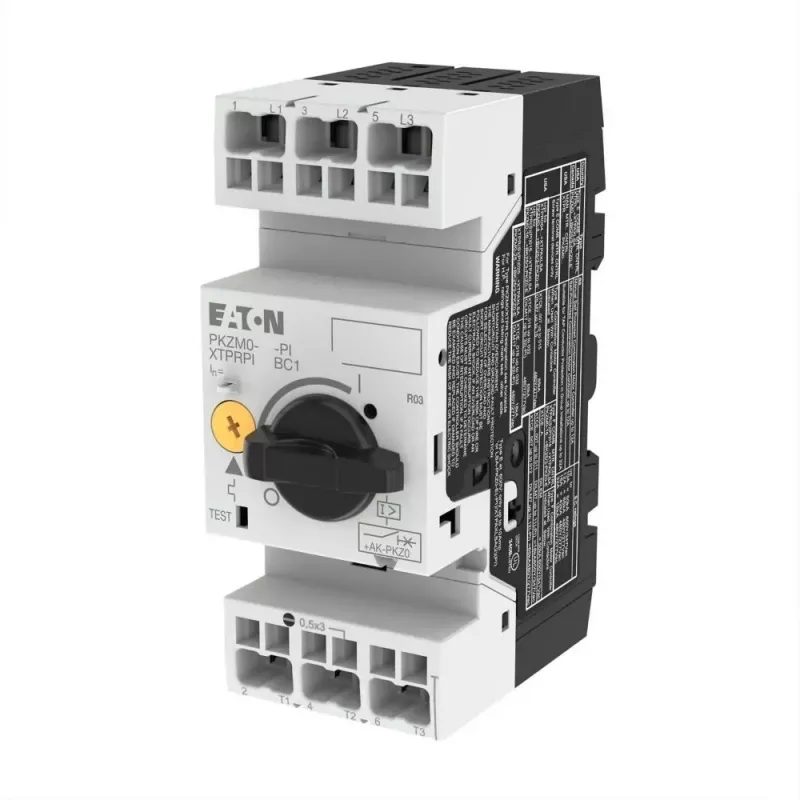

Eaton PKZM0-6.3-PI variklio apsaugos automatinis jungiklis, 3 polių, 4-6,3 A, 690 V AC, 50 kA, DIN bėgiui 199156

Kai trifazis variklis dirba ilgą laiką ir jį reikia patikimai apsaugoti nuo perkrovos bei trumpojo jungimo, Eaton PKZM0-6.3-PI užtikrina 50 kA pertraukimo galią esant 400 V AC. Šis 3 polių variklio apsaugos automatinis jungiklis turi reguliuojamą šiluminį perkrovos atleidiklį nuo 4 iki 6,3 A ir fiksuotą magnetinį trumpojo jungimo atleidiklį, suveikiantį esant maždaug 14 kartų vardinei srovei.

Privalumai profesionalams

• Reguliuojamas šiluminis perkrovos atleidiklis: 4–6,3 A – tiksliai pritaikomas prie konkrečiojo variklio vardinės srovės.
• Fiksuotas magnetinis trumpojo jungimo atleidiklis: apie 14 × vardinė srovė – greitas gedimų pašalinimas.
• Didelė pertraukimo galia: 50 kA esant 400 V AC – patikima net ir didelės galios sistemose.
• 3 polių konstrukcija – skirta trifaziams varikliams apsaugoti.
• Montavimas ant DIN bėgio (35 mm) arba varžtais – lankstus įrengimas skirstomosiose spintose.

Kam tinka

Šis įrenginys skirtas pramonės inžinieriams, elektrikams ir techninės priežiūros specialistams, kuriems reikia patikimos variklių apsaugos gamybos linijose, siurbliuose, ventiliatoriuose ar konvejerių sistemose. Tinka tiek naujiems įrenginiams, tiek esamų modernizavimui.

Techniniai duomenys

• Vardinė darbinė įtampa: iki 690 V AC
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Išleidimo klasė: 10
• Prijungimas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20 (gnybtai), IP00 (priekis)
• Aplinkos darbinė temperatūra: nuo -25 iki +55 °C
• Standartai: IEC/EN 60947-4-1, VDE 0660
• Perjungimo funkcija: sukamasis rankenėlė (ON/OFF)
• Integruotų pagalbinių kontaktų nėra (galimi papildomi moduliai)

Naudojimas

Sumontuokite ant 35 mm DIN bėgio arba pritvirtinkite varžtais. Nustatykite šiluminį atleidiklį pagal variklio vardinę srovę (4–6,3 A diapazone). Prijunkite maitinimo ir variklio laidus prie varžtinių gnybtų. Sukamąja rankenėle įjunkite arba išjunkite grandinę. Patikrinkite, ar laikomasi vietinių elektros saugos taisyklių.

Patarimas: prieš montuodami įsitikinkite, kad variklio vardinė srovė neviršija pasirinkto šiluminio atleidiklio nustatymo. Periodiškai tikrinkite jungiklio būklę ir, jei reikia papildomų signalų, naudokite Eaton papildomus modulius.
