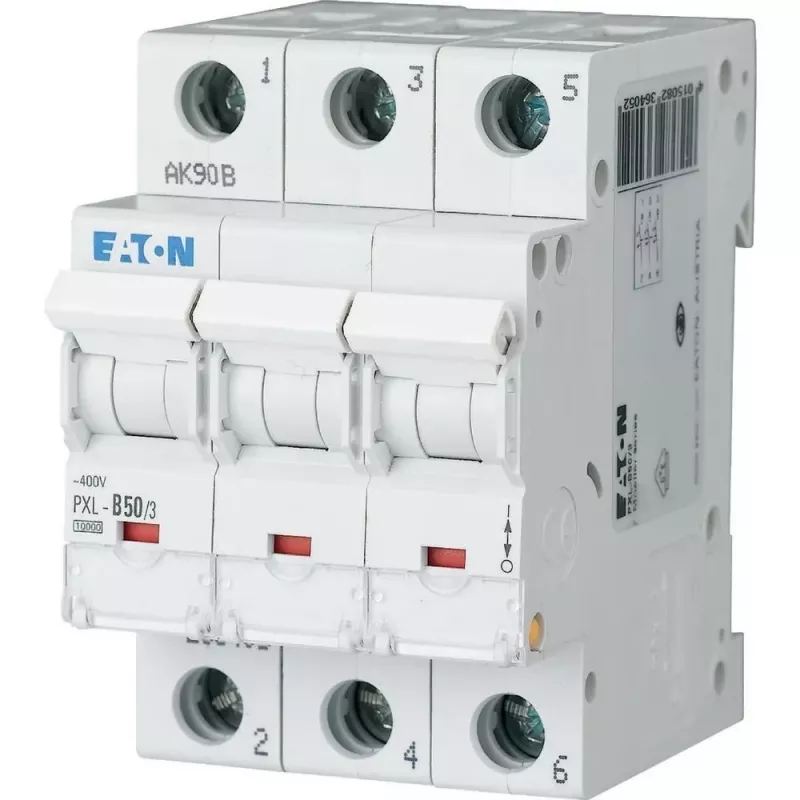

Eaton PXL-C50/3 automatinis grandinės pertraukiklis, 3 polių, C charakteristikos, 50 A, 400 V AC, 10 kA, DIN bėgiui 236431

Modulinis korpusas, užimantis vos 3 TE (52,5 mm) DIN bėgyje, yra vienas iš tų sprendimų, kurie iš karto atkreipia dėmesį, kai skydelyje reikia sutalpinti daug trijų fazių apsaugų. Eaton PXL-C50/3 – tai 3 polių automatinis grandinės pertraukiklis su C charakteristika, skirtas 50 A vardinei srovei ir 400 V AC įtampai. Jis užtikrina patikimą apsaugą nuo perkrovų ir trumpojo jungimo komercinėse bei pramoninėse instaliacijose.

Kam skirtas

Šis įrenginys – elektrikams ir skydų surinkėjams, kuriems reikia patikimo, DIN bėgiui tvirtinamo automatinio jungiklio trifazėms grandinėms su vidutinėmis įjungimo srovėmis: varikliams, apšvietimui, bendram galios paskirstymui. C charakteristika (magnetinis išjungimas 5–10 In) tinka apkrovoms, kurių paleidimo srovė nėra itin didelė.

Pagrindinės savybės

• 3 polių konfigūracija trifazei apsaugai
• C charakteristikos išjungimas (5–10 In magnetinis)
• Vardinė srovė 50 A, vardinė įtampa 400 V AC
• Jungimo galia 10 kA pagal IEC/EN 60898-1
• Modulinis plotis 3 TE (52,5 mm) standartiniam DIN bėgiui
• Sraigtiniai gnybtai, priimantys kietuosius laidininkus iki 25 mm² ir lanksčiuosius iki 16 mm²
• Darbinė temperatūra nuo -25 °C iki +75 °C

Specifikacijos

• Polių skaičius: 3
• Išjungimo charakteristika: C
• Vardinė srovė: 50 A
• Vardinė įtampa (AC): 400 V
• Vardinė jungimo galia (Icn): 10 kA
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgis
• Energijos ribojimo klasė: 3
• Apsaugos laipsnis (korpusas): IP40
• Apsaugos laipsnis (gnybtai): IP20
• Gnybtų talpa (kietieji): 1–25 mm²
• Gnybtų talpa (lankstieji): 1–16 mm²
• Viršįtampio kategorija: III
• Užterštumo laipsnis: 2
• Elektrinė tarnavimo trukmė: >10 000 operacijų
• Mechaninė tarnavimo trukmė: >20 000 operacijų
• Prijungimo tipas: sraigtiniai gnybtai
• Modulinis plotis: 3 TE (52,5 mm)

Kaip naudoti

Sumontuokite ant standartinio 35 mm DIN bėgio. Prijunkite fazinius laidus prie viršutinių gnybtų, o apkrovą – prie apatinių. Prieš įjungdami maitinimą, patikrinkite, ar laikomasi reikiamo priveržimo momento. Naudokite tik kvalifikuotas medžiagas ir laikykitės vietinių elektros instaliacijos taisyklių.

Patarimai: įsitikinkite, kad priešsrovė apsauga suderinta su šio automatinio jungiklio jungimo galia (10 kA). Jei instaliacijoje yra didelės įjungimo srovės (pvz., dideli varikliai), apsvarstykite D charakteristikos jungiklį. Visada laikykitės gamintojo nurodytų priveržimo momentų ir vietinių reikalavimų.
