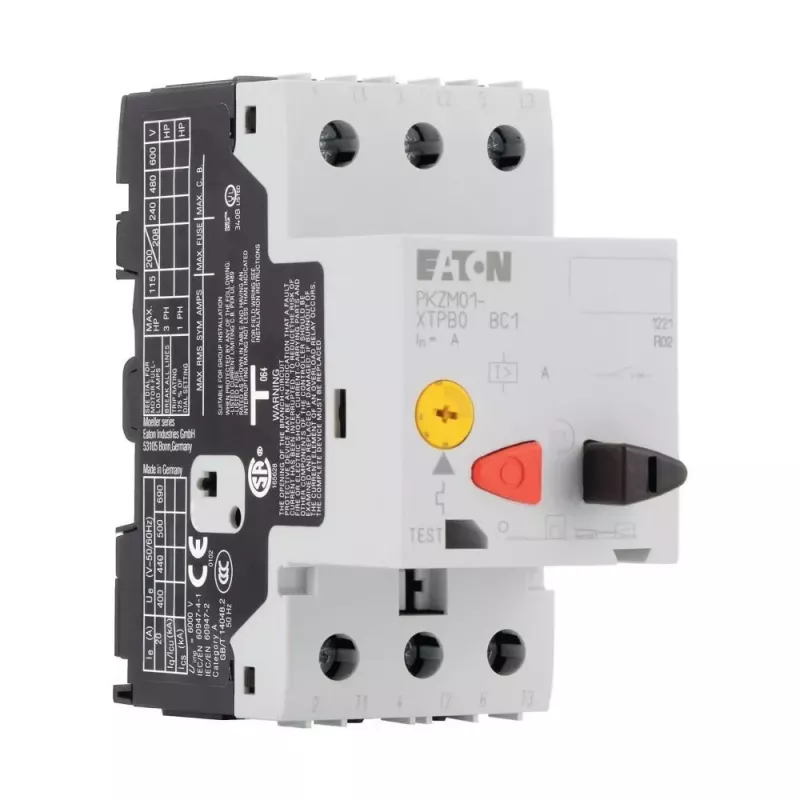

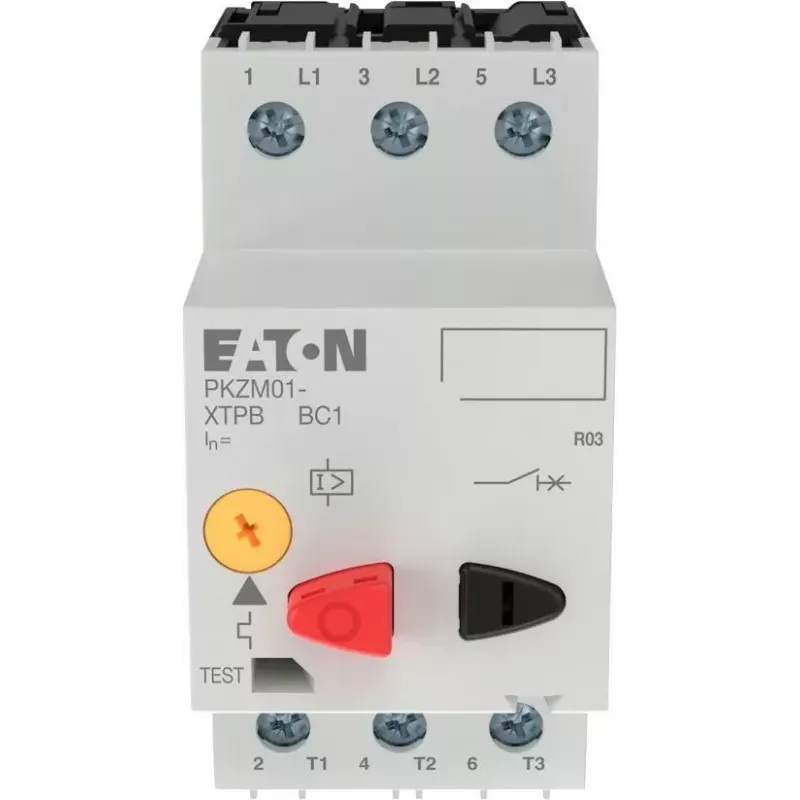

EATON PKZM01-1.6 variklio apsaugos automatinis jungiklis, 1,6A, 0,55kW, 3 polių, mygtukinis 278480

Kai reikia apsaugoti nedidelius trifazius variklius nuo perkrovos ir trumpojo jungimo, EATON PKZM01-1.6 pasižymi kompaktišku korpusu ir patikima Moeller serijos konstrukcija. Šis 3 polių įtaisas, kurio vardinė srovė yra 1,6 A, o galia prie 400 V siekia 0,55 kW, yra skirtas montuoti skydeliuose, kur vietos nedaug, o patikimumas – prioritetas.

Kodėl verta rinktis

• Reguliuojamas šiluminis perkrovos atleidiklis (1–1,6 A) leidžia tiksliai pritaikyti apsaugą prie variklio nominalios srovės.
• Fiksuotas magnetinis trumpojo jungimo atleidiklis užtikrina greitą reakciją į trumpąjį jungimą.
• Mygtukinis valdymas – paprastas ir patogus rankinis įjungimas bei išjungimas.
• 50 kA trumpojo jungimo pertraukimo galia prie 400 V – aukštas atsparumas gedimams.
• Montavimas ant 35 mm DIN bėgelio arba varžtais – lankstus sprendimas įvairiose spintose.
• Sraigtiniai gnybtai užtikrina patikimą ir tvirtą laidų prijungimą.

Kam tinka

Elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimos variklių apsaugos pramoninėse valdymo spintose ir mašinose. Tinka įrenginiams, kur variklio pilnos apkrovos srovė neviršija 1,6 A.

Pagrindinės specifikacijos

• Vardinė darbinė srovė (Ie): 1,6 A
• Vardinė galia prie 400 V: 0,55 kW
• Polių skaičius: 3
• Perkrovos atleidiklio nustatymo diapazonas: 1–1,6 A
• Valdymo tipas: mygtukinis
• Vardinė darbinė įtampa (Ue): iki 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Trumpojo jungimo atleidiklio tipas: magnetinis (fiksuotas)
• Vardinė trumpojo jungimo pertraukimo galia (Icu prie 400 V): 50 kA
• Montavimas: DIN bėgelis / varžtinis
• Prijungimas: sraigtiniai gnybtai
• Apsaugos laipsnis: IP20
• Darbinė aplinkos temperatūra: nuo -25 iki +55 °C
• Atitinka standartus: IEC/EN 60947-4-1, VDE 0660
• Terminė perkrovos apsauga: yra, reguliuojama
• Magnetinė trumpojo jungimo apsauga: yra, fiksuota
• Produktų serija: Moeller PKZM01

Naudojimas

Sumontuokite ant standartinio 35 mm DIN bėgelio arba pritvirtinkite varžtais. Nustatykite šiluminio atleidiklio srovę pagal variklio vardinę srovę – ji turi patekti į 1–1,6 A intervalą. Prijunkite maitinimo ir variklio laidus prie sraigtinių gnybtų, laikydamiesi schemos. Įjungimui ir išjungimui naudokite mygtuką.

Patarimas: prieš paleisdami variklį, patikrinkite, ar nustatyta srovė atitinka variklio duomenų lentelėje nurodytą pilnos apkrovos srovę. Jei variklis dirba sunkioje aplinkoje, reguliariai tikrinkite gnybtų priveržimą ir įtaiso veikimą.
