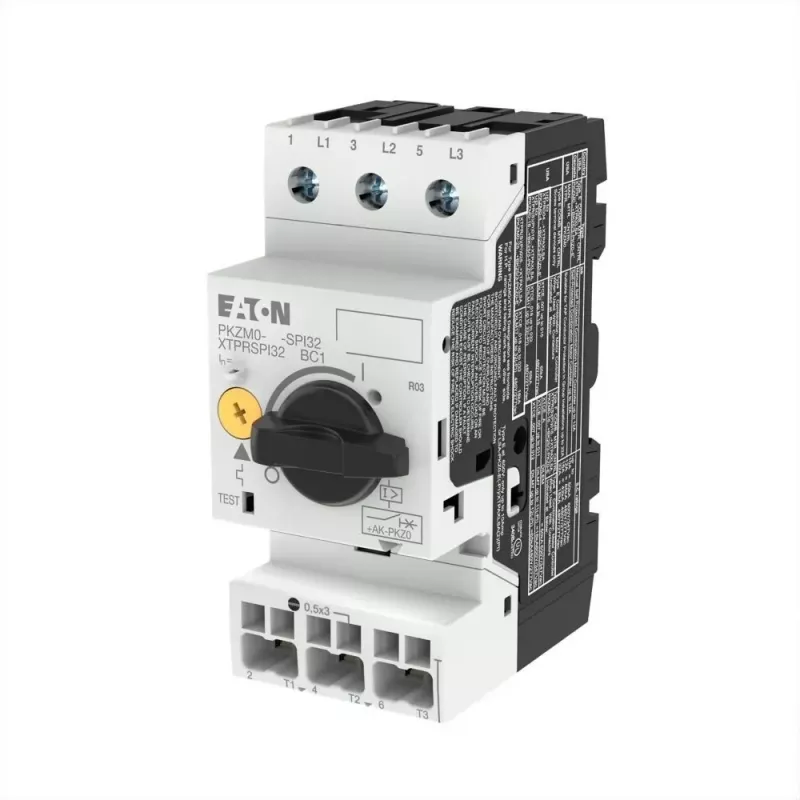

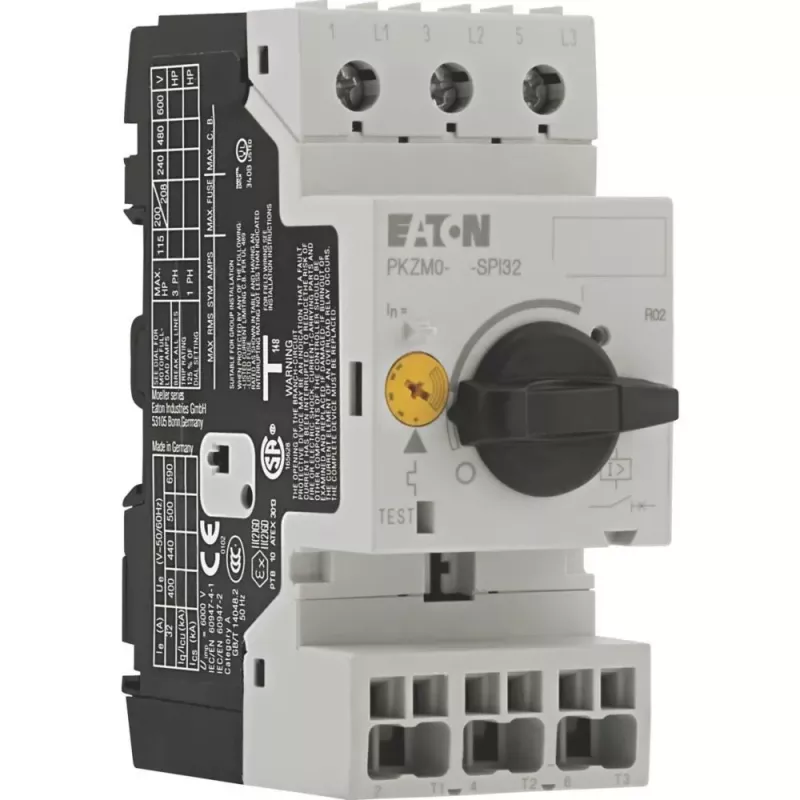

Eaton PKZM0-32-SPI3 variklio apsaugos automatinis jungiklis, 3 polių, 25-32 A, 690 V 199203

Reguliuojamas šiluminis atleidiklis nuo 25 iki 32 A ir fiksuotas magnetinis atleidiklis esant 448 A – štai kas pirmiausia išskiria Eaton PKZM0-32-SPI3. Šis 3 polių variklio apsaugos automatinis jungiklis skirtas patikimai apsaugoti variklius iki 32 A ir užtikrinti greitą trumpojo jungimo atjungimą.

Privalumai, svarbūs profesionalams

• Reguliuojamas šiluminis atleidiklis (25-32 A) leidžia tiksliai priderinti prie variklio vardinės srovės.
• Fiksuotas magnetinis atleidiklis (448 A) užtikrina momentinį trumpojo jungimo atjungimą.
• Didelė atjungimo galia – 50 kA esant 400 V – atlaiko dideles gedimų sroves pramonės sąlygomis.
• 3 polių, termomagnetinis veikimas.
• Montuojamas ant DIN bėgelio arba varžtais.

Kam tinka

Šis įrenginys skirtas elektrikams, pramonės automatizavimo specialistams ir techninės priežiūros inžinieriams, kuriems reikia patikimos variklių apsaugos valdymo spintose. Tinka tiek naujiems projektams, tiek esamų sistemų atnaujinimui.

Naudojimas kasdienėje veikloje

Nustatykite šiluminio atleidiklio rankenėlę pagal variklio vardinę srovę, prijunkite tris fazes prie varžtinių gnybtų ir užfiksuokite jungiklį ant DIN bėgelio. Šiluminis elementas apsaugo nuo ilgalaikių perkrovų, o magnetinis – akimirksniu suveikia trumpojo jungimo metu. Aiškus suveikimo indikavimas padeda greitai nustatyti gedimus ir sumažinti prastovas.

Pagrindinės specifikacijos

• Tipas: variklio apsaugos automatinis jungiklis
• Polių skaičius: 3
• Perkrovos atleidiklio reguliavimo diapazonas: 25–32 A
• Trumpojo jungimo atleidiklis (magnetinis): 448 A (fiksuotas)
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė ribinė trumpojo jungimo atjungimo galia (Icu) esant 400 V: 50 kA
• Vardinė darbinė trumpojo jungimo atjungimo galia (Ics) esant 400 V: 50 kA
• Montavimo tipas: DIN bėgelis / varžtinis montavimas
• Apsaugos laipsnis (IP): IP20 (gnybtai), IP00 (priekis)
• Prijungimo tipas: varžtiniai gnybtai
• Aplinkos darbinė temperatūra: nuo -25 iki +55 °C
• Atitinka standartą: IEC/EN 60947-4-1
• Suveikimo charakteristika: termomagnetinė

Pabaigos pastaba

PKZM0-32-SPI3 – tvirtas ir reguliuojamas variklių apsaugos sprendimas pramonės reikmėms, pasižymintis didele atjungimo galia ir lanksčiu montavimu.
