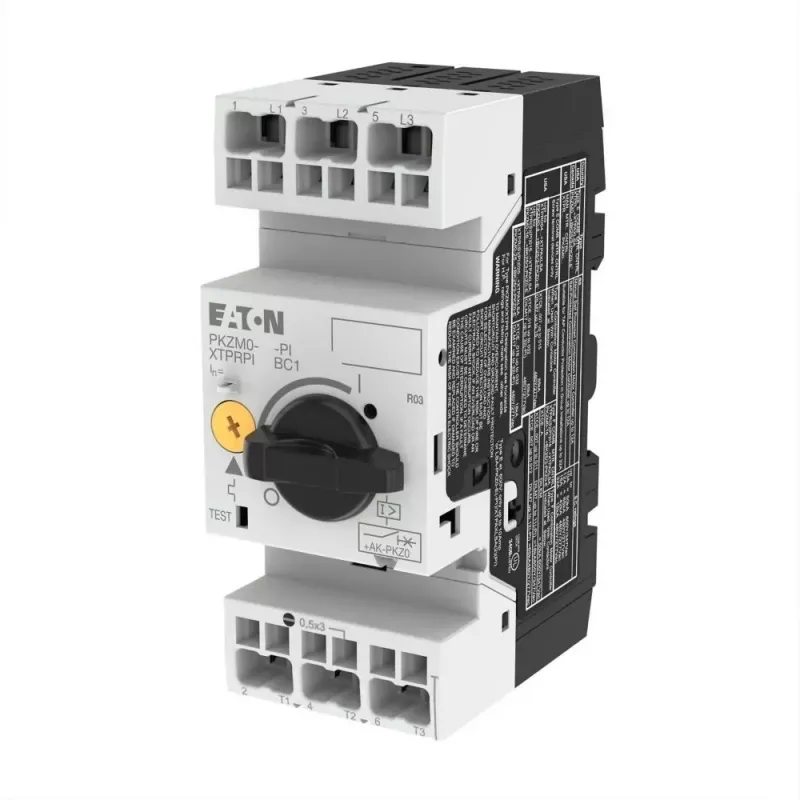

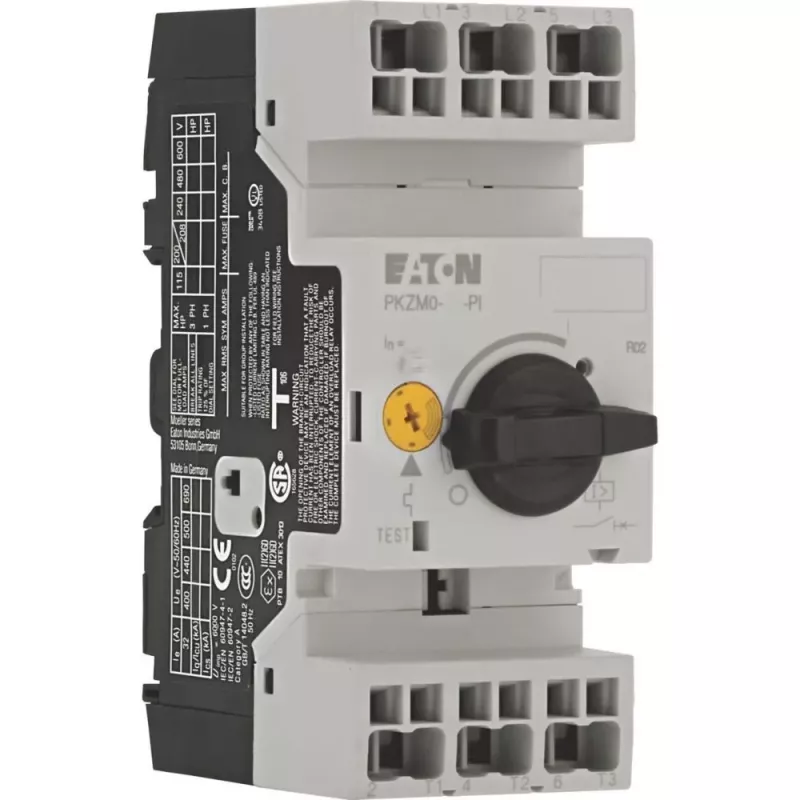

Eaton PKZM0-20-PI variklio apsaugos automatinis jungiklis, 3 polių, 16-20 A, 690 V AC 199160

Kai variklis dirba ilgomis pamainomis ir svarbu išvengti neplanuotų sustojimų, reikia apsaugos, kuri tiksliai reaguotų į perkrovą ir trumpąjį jungimą. Eaton PKZM0-20-PI yra būtent tokiam darbui skirtas variklio apsaugos automatinis jungiklis su reguliuojamu perkrovos atleidikliu 16-20 A diapazone ir 690 V AC darbine įtampa.

Kodėl verta rinktis PKZM0-20-PI

• Reguliuojamas perkrovos atleidiklis 16-20 A leidžia tiksliai pritaikyti apsaugą prie konkretaus variklio vardinės srovės.
• Termomagnetinis suveikimas užtikrina ir perkrovos, ir trumpojo jungimo apsaugą viename įrenginyje.
• Didelis trumpojo jungimo pertraukimo pajėgumas – 100 kA esant 400 V, 6 kA esant 690 V.
• Tvirtinama ant DIN bėgelio (EN 60715) arba varžtais, todėl lengvai integruojama į esamą skydą.
• Ilgas tarnavimo laikas: daugiau nei 100 000 elektros ir mechaninių operacijų.

Kam tinka

Šis įrenginys skirtas pramonės įmonių elektrikams, automatizavimo inžinieriams ir techninės priežiūros specialistams, kuriems reikia patikimos variklių apsaugos gamybos linijose, siurblių, ventiliatorių ar konvejerių valdymo grandinėse. Tinka tiek naujiems skydams projektuoti, tiek esamiems atnaujinti.

Pagrindinės specifikacijos

• Vardinė darbinė srovė (Ie): 20 A
• Perkrovos atleidiklio nustatymo diapazonas: 16-20 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Polių skaičius: 3
• Suveikimo charakteristika: termomagnetinė
• Trumpojo jungimo atleidiklis (momentinis): fiksuotas, apie 280 A
• Trumpojo jungimo pertraukimo pajėgumas esant 690 V: 6 kA
• Trumpojo jungimo pertraukimo pajėgumas esant 400 V: 100 kA
• Tvirtinimo tipas: DIN bėgelis (EN 60715) / varžtinis tvirtinimas
• Prijungimo tipas: varžtiniai gnybtai
• Gnybtų talpa (vientisos / daugiasluoksnės): 1-6 mm²
• Apsaugos laipsnis: IP20 (gnybtai), IP00 (priekis)
• Aplinkos darbinė temperatūra: -25 iki +55 °C
• Standartai: IEC/EN 60947-4-1, VDE 0660
• Elektros tarnavimo laikas: >100 000 operacijų
• Mechaninis tarnavimo laikas: >100 000 operacijų
• Funkcija: variklio apsauga, perkrovos apsauga, trumpojo jungimo apsauga

Naudojimas

Įrenginys montuojamas ant DIN bėgelio arba tvirtinamas varžtais. Prie varžtinių gnybtų prijungiami 1-6 mm² laidininkai. Prieš paleidžiant variklį, perkrovos atleidiklio sukama rankenėlė nustatoma pagal variklio vardinę srovę 16-20 A ribose. Esant perkrovai ar trumpajam jungimui, kontaktai išsijungia automatiškai, apsaugodami variklį nuo pažeidimo.

Praktinės pastabos

Rekomenduojame periodiškai patikrinti, ar nustatytas perkrovos atleidiklio dydis atitinka variklio vardinę srovę – tai paprasta, bet dažnai pamirštama priežiūros procedūra. Montuodami skydelyje palikite pakankamai vietos vėsinimui, nes aplinkos temperatūra virš +55 °C gali paveikti suveikimo tikslumą. Jei variklis dirba su dažnu paleidimu, įvertinkite, ar 100 000 operacijų elektros tarnavimo laikas atitinka jūsų darbo režimą.
