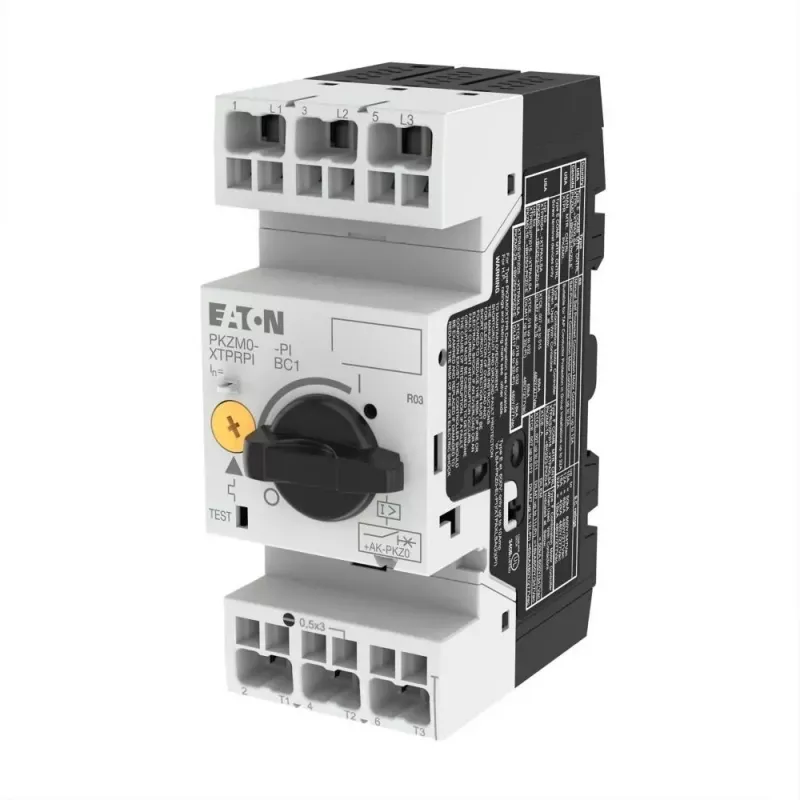

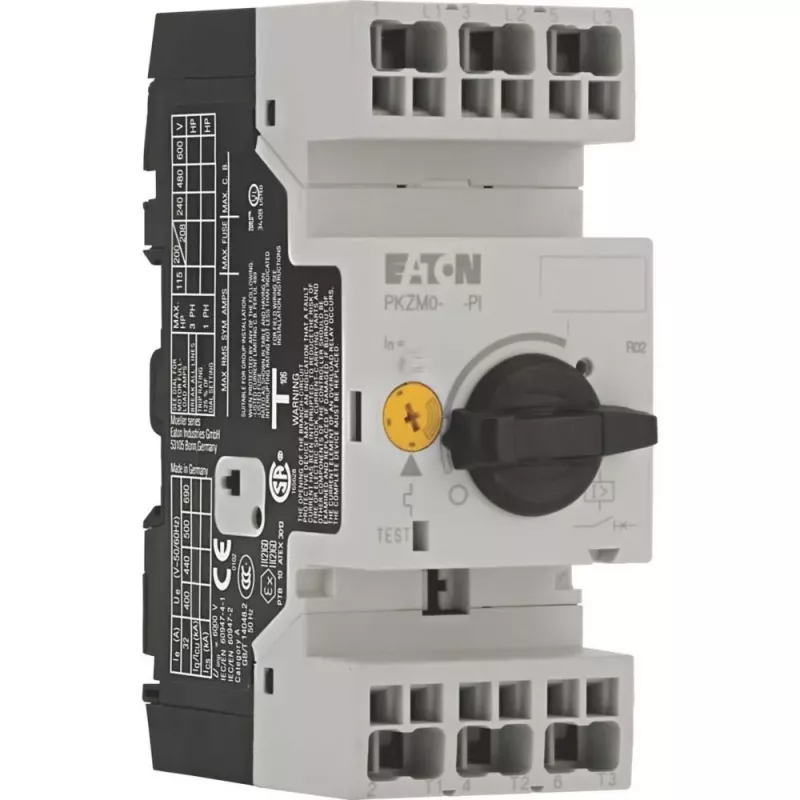

Eaton PKZM0-12-PI variklio apsaugos automatinis jungiklis, 8-12 A, 3 polių, termomagnetinis, DIN bėgiui 199158

Eaton PKZM0-12-PI – tai 3 polių termomagnetinis variklio apsaugos automatinis jungiklis, skirtas patikimai apsaugoti trifazius variklius nuo perkrovos ir trumpojo jungimo. Šis įrenginys užtikrina ilgalaikį darbą net ir sudėtingomis sąlygomis, todėl puikiai tinka pramoninėms valdymo spintoms ir mašinų gamybai.

Kodėl verta rinktis

Reguliuojamas šiluminis atleidiklis leidžia tiksliai pritaikyti apsaugą prie variklio vardinės srovės, o fiksuotas magnetinis trumpojo jungimo atleidiklis užtikrina momentinį atsaką. 50 kA trumpojo jungimo pertraukimo geba esant 400 V apsaugo įrangą nuo didelių gedimų. Montavimas ant standartinės 35 mm DIN bėgio ir varžtiniai gnybtai palengvina instaliaciją.

Kam skirta

Elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimos variklių apsaugos pramoniniuose įrenginiuose.

Pagrindinės savybės

• Reguliuojamas šiluminis perkrovos atleidiklis nuo 8 iki 12 A
• Fiksuotas magnetinis trumpojo jungimo atleidiklis (apie 14 x Ie max)
• 3 polių konstrukcija trifaziams varikliams
• Vardinė darbinė įtampa iki 690 V AC
• Trumpojo jungimo pertraukimo geba 50 kA esant 400 V
• Montuojamas ant 35 mm DIN bėgio
• Varžtiniai gnybtai patikimam prijungimui
• Atitinka IEC/EN 60947-4-1

Specifikacijos

• Vardinės srovės nustatymo diapazonas: 8–12 A
• Vardinė darbinė srovė (Ie): 12 A
• Polių skaičius: 3
• Vardinė darbinė įtampa (Ue): iki 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Trumpojo jungimo pertraukimo geba (Icu) esant 400 V: 50 kA
• Perkrovos atleidiklis: šiluminis, reguliuojamas
• Trumpojo jungimo atleidiklis: magnetinis, fiksuotas
• Montavimas: DIN bėgis (35 mm)
• Prijungimas: varžtiniai gnybtai
• Apsaugos laipsnis (priekis): IP00
• Apsaugos laipsnis (gnybtai): IP20
• Atitiktis standartui: IEC/EN 60947-4-1
• Aplinkos darbinė temperatūra: -25 iki +55 °C
• Galingumo nuostoliai vienam poliui: 4,2 W esant Iu
• Suveikimo charakteristika: termomagnetinė
• Tinka variklių apsaugai: taip

Naudojimo patarimai

Nustatykite srovę pagal variklio vardinę srovę. Užtikrinkite tinkamą varžtų priveržimo momentą, kad ryšiai išliktų patikimi.

Patarimas: prieš montuodami įsitikinkite, kad DIN bėgis tvirtai pritvirtintas, o gnybtai švarūs. Reguliariai tikrinkite nustatymus, ypač po variklio keitimo ar remonto.
