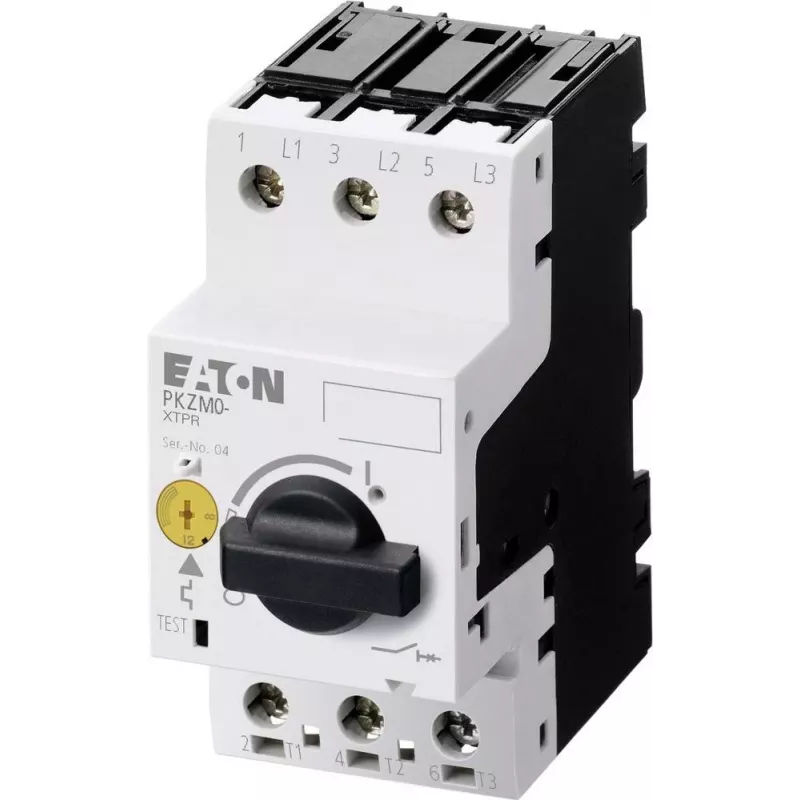

EATON PKZM0-25 Variklio apsaugos grandinės pertraukiklis, 3 polių, 20-25 A, 12,5 kW esant 400V, su sukamuoju rankenėle

12,5 kW trifazio variklio apsauga viename kompaktiškame korpuse – EATON PKZM0-25 užtikrina patikimą apsaugą nuo perkrovų ir trumpųjų jungimų, sumažindamas prastovų riziką pramoninėje įrangoje. Reguliuojamas šiluminis atleidimas (20–25 A) ir fiksuotas magnetinis atleidimas leidžia tiksliai priderinti apsaugą prie konkretaus variklio vardinės srovės.

Kam skirtas

Šis kompaktiškas variklio apsaugos pertraukiklis yra tinkamas skirstomųjų spintų gamintojams, techninės priežiūros specialistams ir mašinų gamintojams, kuriems reikia patikimos trifazių variklių apsaugos. Jis tinka siurbliams, ventiliatoriams, konvejeriams, kompresoriams ir kitoms trifazėms apkrovoms, kurioms reikalingas patikimas veikimas ribotos erdvės sąlygomis.

Pagrindiniai privalumai

• Reguliuojamas perkrovos atleidimas nuo 20 A iki 25 A, leidžiantis lanksčiai priderinti prie variklio parametrų
• Fiksuotas momentinis magnetinis atleidimas užtikrina greitą trumpojo jungimo srovės atjungimą
• Aukšta pertraukimo geba – 50 kA esant 400 V kintamajai įtampai
• Sukamosios rankenėlės valdymas su aiškia ĮJUNGTA/IŠJUNGTA ir suveikimo indikacija
• Montavimas ant DIN bėgelio arba varžtais – paprastas įrengimas
• IP20 apsaugos laipsnis gnybtams (IP65 priekyje su papildomu korpusu)
• Atitinka IEC/EN 60947-4-1 ir VDE 0660 reikalavimus

Specifikacijos

• Vardinė darbinė srovė (Ie): 25 A
• Perkrovos nustatymo diapazonas: 20–25 A
• Vardinė darbinė įtampa (Ue): 690 V kintamoji
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 6 kV
• Vardinė galia esant 400 V AC-3: 12,5 kW
• Polių skaičius: 3
• Darbinė temperatūra: nuo -25 °C iki +55 °C
• Gnybtų tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20 (gnybtai), IP65 (priekis su korpusu)
• Montavimas: 35 mm DIN bėgelis arba varžtai
• Standartai: IEC/EN 60947-4-1, VDE 0660

Patarimai

Visada nustatykite šiluminį atleidimą pagal variklio vardinę srovę, nurodytą jo vardinėje plokštelėje. Dažnų paleidimų arba aukštos aplinkos temperatūros atveju apsvarstykite galimybę sumažinti pertraukiklio apkrovą arba pagerinti spintos vėdinimą. Papildomi pagalbiniai kontaktai gali būti pridedami nuotolinei būsenos indikacijai arba valdymo blokavimui.

EATON PKZM0-25 – tai patikimas sprendimas trifazių variklių apsaugai, užtikrinantis ilgalaikį įrangos veikimą be netikėtų sustojimų.
