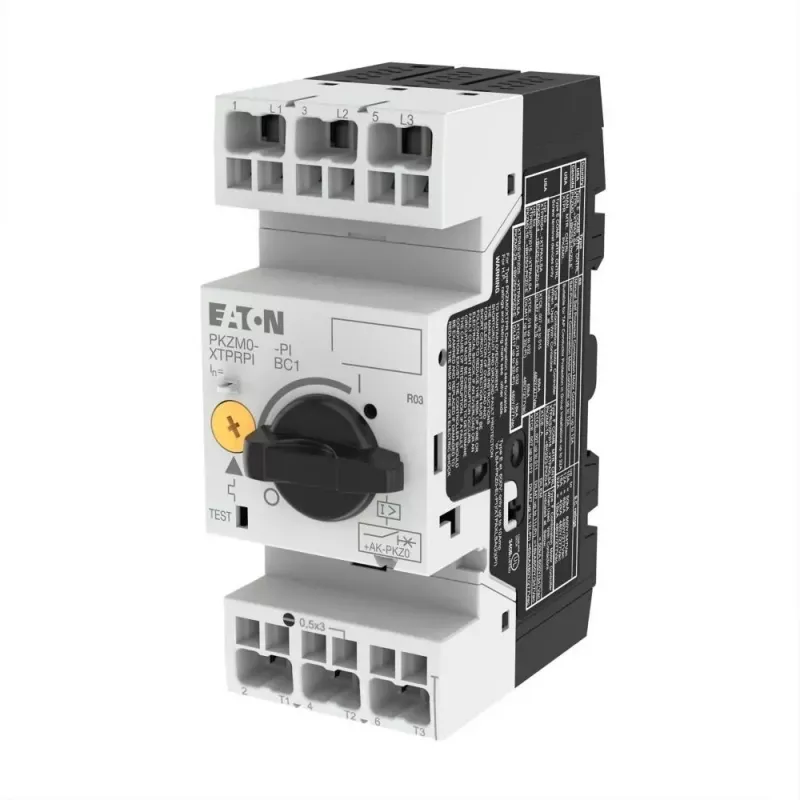

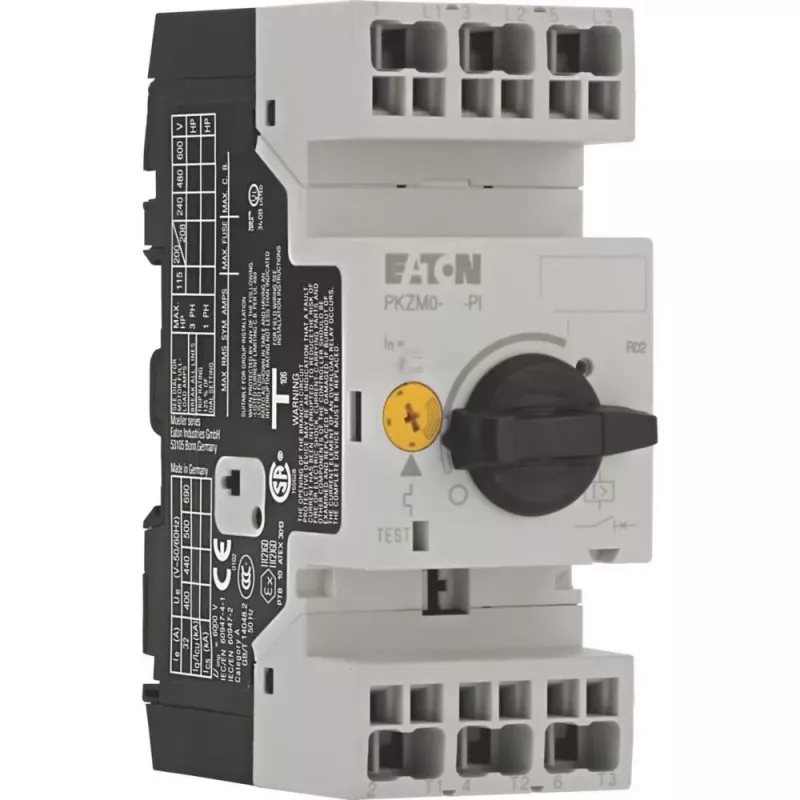

Eaton PKZM0-1,6-PI variklio apsauginis automatinis jungiklis, 1,0-1,6 A, 3 polių, 690 V AC, 50 kA 199153

Kai gamybinėje linijoje sustoja variklis, kiekviena minutė kainuoja. Eaton PKZM0-1,6-PI variklio apsauginis automatinis jungiklis užtikrina, kad dėl perkrovos ar trumpojo jungimo sukeltas gedimas būtų izoliuotas iškart, o ne po to, kai pažeidžiamas variklis ar visa valdymo spinta.

Kodėl verta rinktis šį modelį

• Didelė trumpojo jungimo pertraukimo galia – 50 kA esant 400 V AC, todėl tinka net prie „tvirtų“ tinklų.
• Reguliuojama šiluminė apsauga nuo 1,0 iki 1,6 A leidžia tiksliai pritaikyti prie konkretaus variklio vardinės srovės.
• Fiksuotas magnetinis atleidimas esant maždaug 14 × Iu (22,4 A) užtikrina greitą reakciją į trumpąjį jungimą.
• Kompaktiškas korpusas, montuojamas ant 35 mm DIN bėgio arba tvirtinamas varžtais.
• Platus įtampos diapazonas iki 690 V AC praplečia pritaikymo sritis.

Techninė specifikacija

• Serija: PKZM0
• Polių skaičius: 3
• Šiluminės perkrovos nustatymo diapazonas: 1,0–1,6 A
• Vardinė darbinė įtampa: iki 690 V AC
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Magnetinis trumpojo jungimo atleidimas: fiksuotas, apie 14 × Iu (22,4 A)
• Trumpojo jungimo pertraukimo galia esant 400 V: 50 kA
• Trumpojo jungimo pertraukimo galia esant 690 V: 10 kA
• Montavimas: DIN bėgis (35 mm) / varžtinis tvirtinimas
• Prijungimas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20 (gnybtai), IP00 (korpusas)
• Aplinkos darbinė temperatūra: nuo -25 iki +55 °C
• Standartai: IEC/EN 60947-4-1, VDE 0660

Kam tinka

Šis įrenginys skirtas pramonės automatizavimo inžinieriams, elektros skyrių specialistams ir techninės priežiūros komandoms, kurios projektuoją ar modernizuoja valdymo spintas. Jis puikiai tinka mažos ir vidutinės galios variklių apsaugai, kai reikalingas patikimas ir lengvai prižiūrimas sprendimas. Dėl 690 V AC palaikymo jis tinka ir specializuotose sistemose.

Kaip naudoti

Sumontuokite ant 35 mm DIN bėgio arba pritvirtinkite varžtais. Nustatykite šiluminį atleidimą pagal variklio vardinę srovę – sukimu reguliuojamas diapazonas 1,0–1,6 A. Prijunkite maitinimo ir variklio laidus prie varžtinių gnybtų. Prieš įjungdami įsitikinkite, kad grandinė atitinka 690 V AC ir 50 kA trumpojo jungimo reikalavimus. Periodiškai patikrinkite, ar nustatymai nepasikeitė dėl vibracijos.

Patarimas: jei variklis dirba kintama apkrova, pasirinkite šiluminį nustatymą ties viduriu (apie 1,3 A) ir stebėkite, ar neįvyksta bereikalingų suveikimų. Taip pat rekomenduojame naudoti su Eaton pagalbiniais kontaktais, kad būtų galima nuotolinė signalizacija apie suveikimą.
