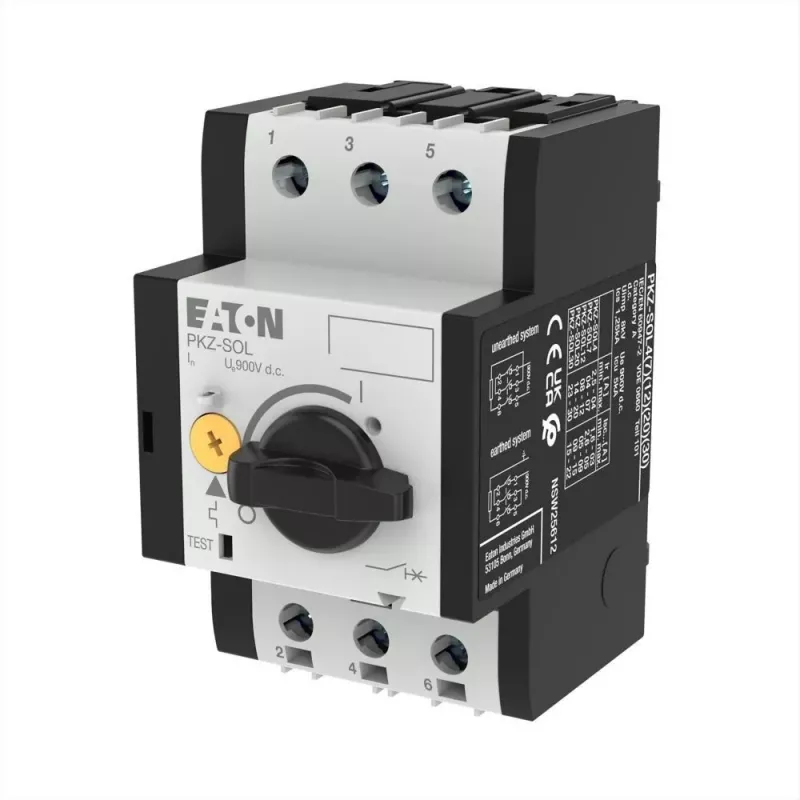

Eaton PKZ-SOL30 dvipolis DC grandinės pertraukiklis 30A 1000V fotovoltinėms sistemoms 120939

10 kA trumpojo jungimo pertraukimo geba esant 1000 V DC įtampai – tai išskirtinė Eaton PKZ-SOL30 savybė, užtikrinanti patikimą fotovoltinių grandinių apsaugą net ir ekstremaliomis sąlygomis. Šis dvipolis DC grandinės pertraukiklis skirtas profesionaliems saulės energijos sprendimams, kur reikalingas ilgaamžiškumas ir preciziška apsauga.

Privalumai

Termomagnetinis išjungimo mechanizmas užtikrina tikslią apsaugą nuo perkrovų ir trumpųjų jungimų. Didelė pertraukimo geba (10 kA esant 1000 V DC) padidina visos sistemos saugumą. Montavimas ant DIN bėgelio (EN 60715) leidžia greitai ir patikimai įrengti skirstomuosiuose skyduose. Gnybtų talpa iki 50 mm² leidžia naudoti įvairius kabelių skerspjūvius.

Tinka

• Fotovoltinių grandinių apsaugai gyvenamuosiuose ir komerciniuose saulės energijos įrenginiuose
• DC grandinėms, kuriose reikalingas patikimas atskyrimas ir apsauga
• Įrenginiams su DIN bėgelio montavimu pagal EN 60715

Pagrindinės specifikacijos

• Polių skaičius: 2
• Vardinė srovė: 30 A
• Vardinė darbinė įtampa: 1000 V DC
• Vardinė izoliacijos įtampa: 1000 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Trumpojo jungimo pertraukimo geba: 10 kA esant 1000 V DC
• Išjungimo charakteristika: termomagnetinė
• Montavimo tipas: DIN bėgelis (EN 60715)
• Prijungimo tipas: varžtiniai gnybtai
• Gnybtų talpa: 1 x (1-50 mm²) arba 2 x (1-16 mm²)
• Apsaugos laipsnis: IP20 (gnybtai), IP00 (korpusas)
• Aplinkos darbinė temperatūra: -25 iki +55 °C
• Sandėliavimo temperatūra: -40 iki +80 °C
• Standartai: IEC/EN 60947-2, IEC/EN 60947-4-1
• Perjungimo dažnis: maks. 40 operacijų per valandą

Naudojimo rekomendacijos

Siekiant optimalaus veikimo, įsitikinkite, kad pertraukiklis sumontuotas apsaugotoje aplinkoje, o jungtys tinkamai priveržtos. Būsenos indikacijai galima pridėti papildomus pagalbinius kontaktus.
