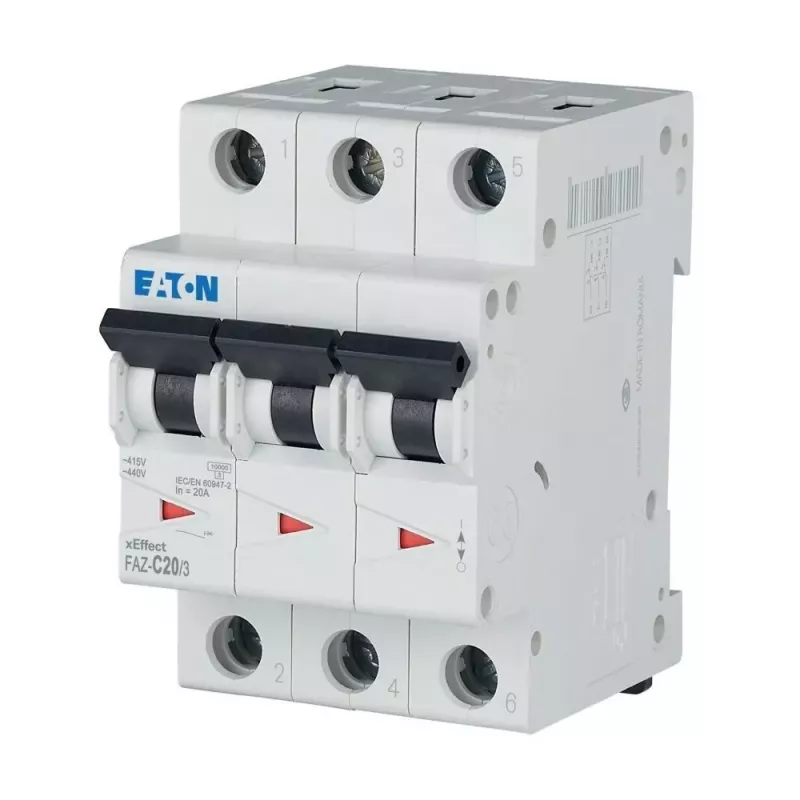

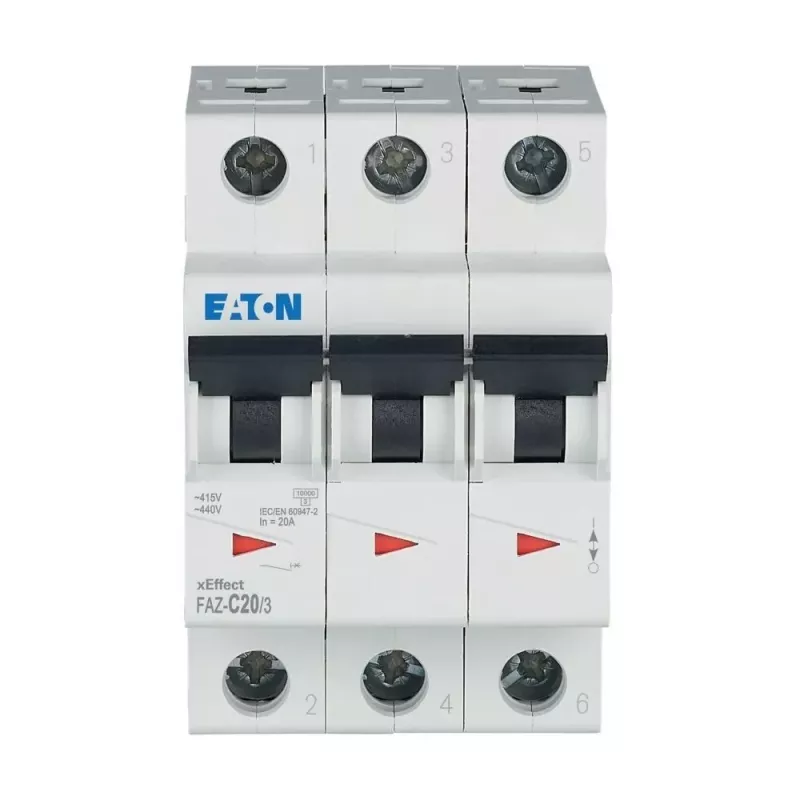

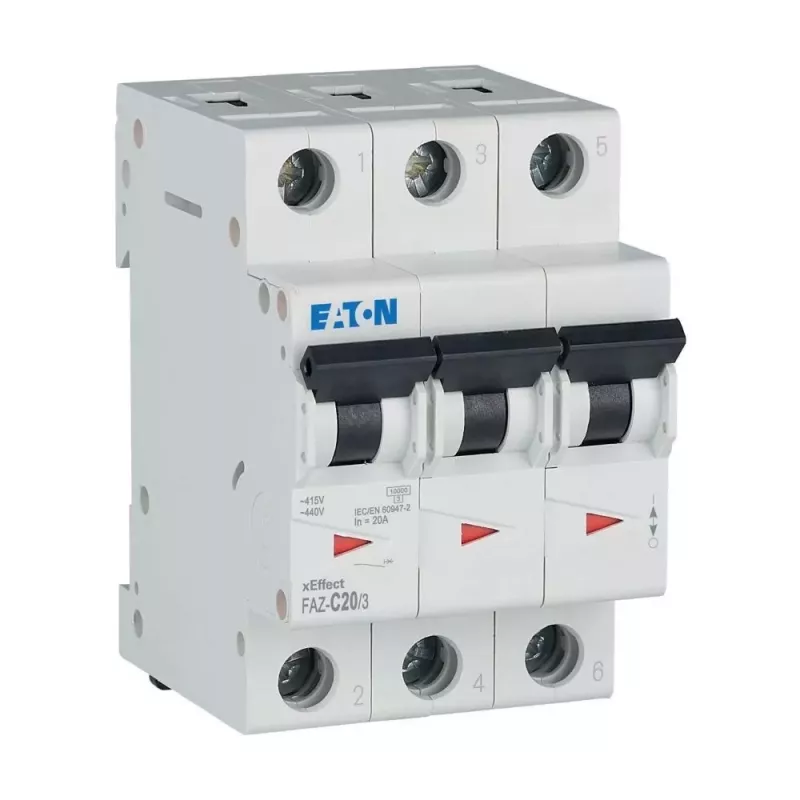

Eaton FAZ-C20/3 automatinis grandinės pertraukiklis, 3 polių, 20 A, C tipo, 10 kA 278874

Kai reikia apsaugoti trifazius variklių, transformatorių ir skirstomųjų linijų maitinimo grandines nuo perkrovos ir trumpojo jungimo, inžinieriai ir elektrikai renkasi Eaton FAZ-C20/3. Šis 3 polių automatinis grandinės pertraukiklis su C tipo charakteristika užtikrina patikimą apsaugą ten, kur paleidimo srovės yra vidutinės, o gedimo srovė gali siekti iki 10 kA.

Kodėl verta rinktis

FAZ serijos pertraukikliai pasižymi didele pertraukimo galia ir 3 energijos ribojimo klase – tai sumažina praleidžiamą energiją ir apsaugo žemiau esančią įrangą. Kompaktiškas 3 modulių plotis (52,5 mm) taupo vietą skirstomojoje spintoje, o gnybtai su varžtais priima laidininkus iki 25 mm², užtikrindami patikimą kontaktą.

Techniniai duomenys

• Nominali srovė: 20 A
• Išjungimo charakteristika: C tipo
• Polių skaičius: 3
• Nominali jungimo galia: 10 kA
• Nominali įtampa: 230/400 V AC
• Montavimas: DIN bėgelis (EN 60715)
• Modulių plotis: 3 TE (52,5 mm)
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė temperatūra: nuo -25 iki +75 °C

Kam tinka

• Trifazių grandinių apsauga pramoniniuose valdymo skydeliuose
• Variklių maitinimo linijų apsauga, kai tikėtinos vidutinės įjungimo srovės
• Skirstomųjų spintų apsauga komerciniuose ir gyvenamuosiuose pastatuose

Naudojimo ypatumai

Pertraukiklis atitinka IEC/EN 60898-1 standartą ir skirtas 50/60 Hz sistemoms. Jo elektrinis ilgaamžiškumas viršija 10 000 operacijų – tai užtikrina ilgalaikį patikimumą net intensyvaus naudojimo sąlygomis.

Patarimas: montuodami ant DIN bėgelio, palikite bent vieną laisvą modulį iš abiejų pusių, kad būtų užtikrinta tinkama ventiliacija. Prieš prijungdami laidininkus, įsitikinkite, kad jų skerspjūvis atitinka 25 mm² ribą, ir tvirtai priveržkite gnybtų varžtus.
