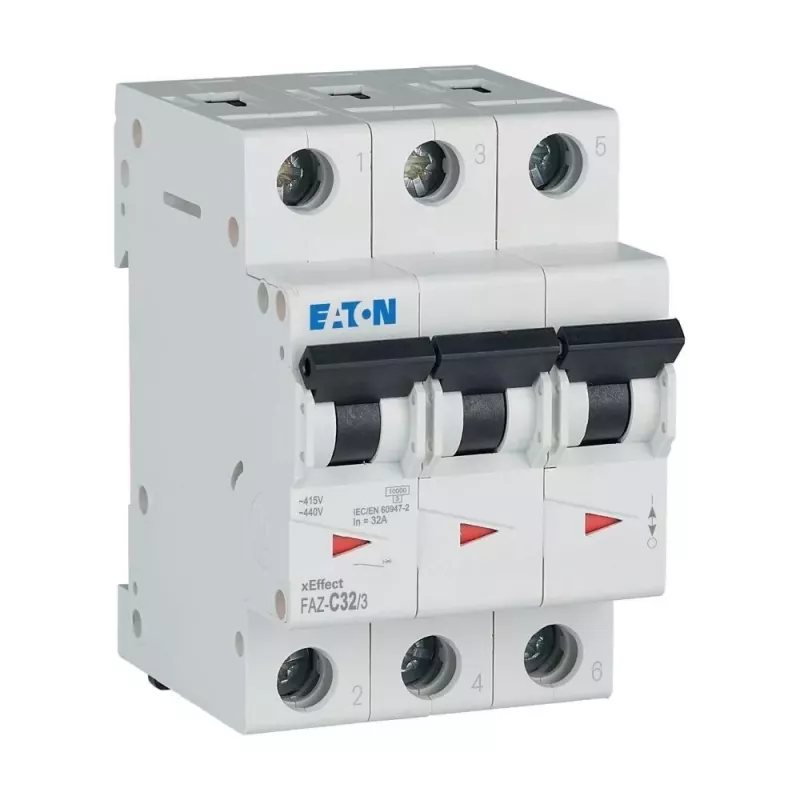

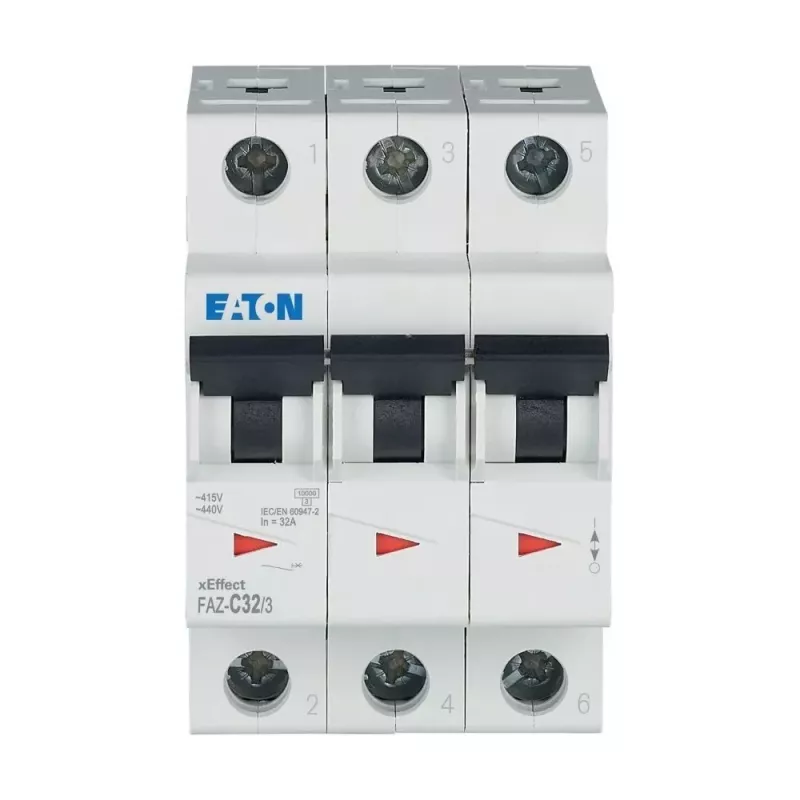

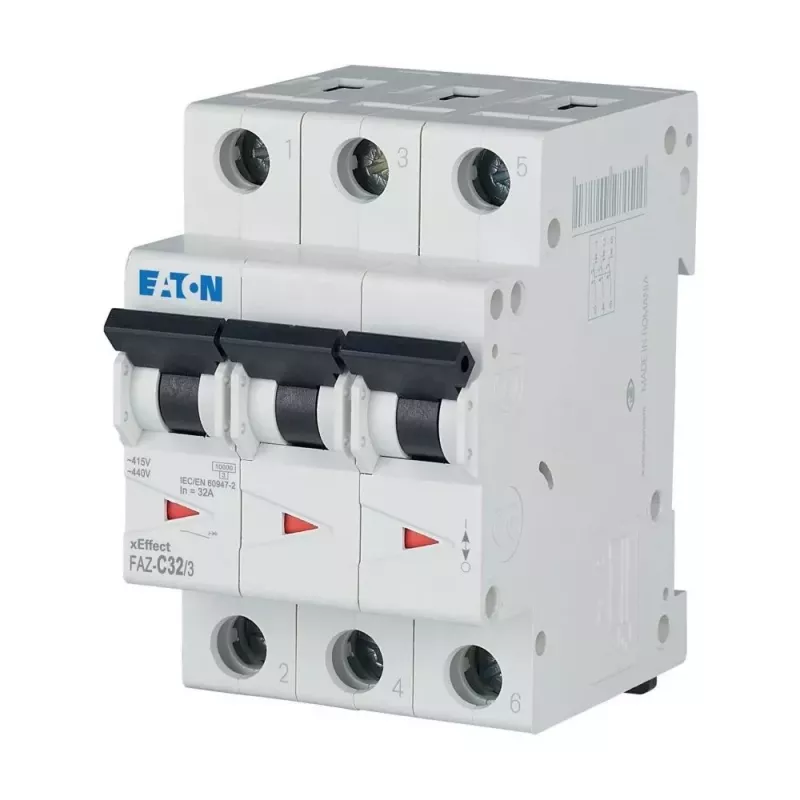

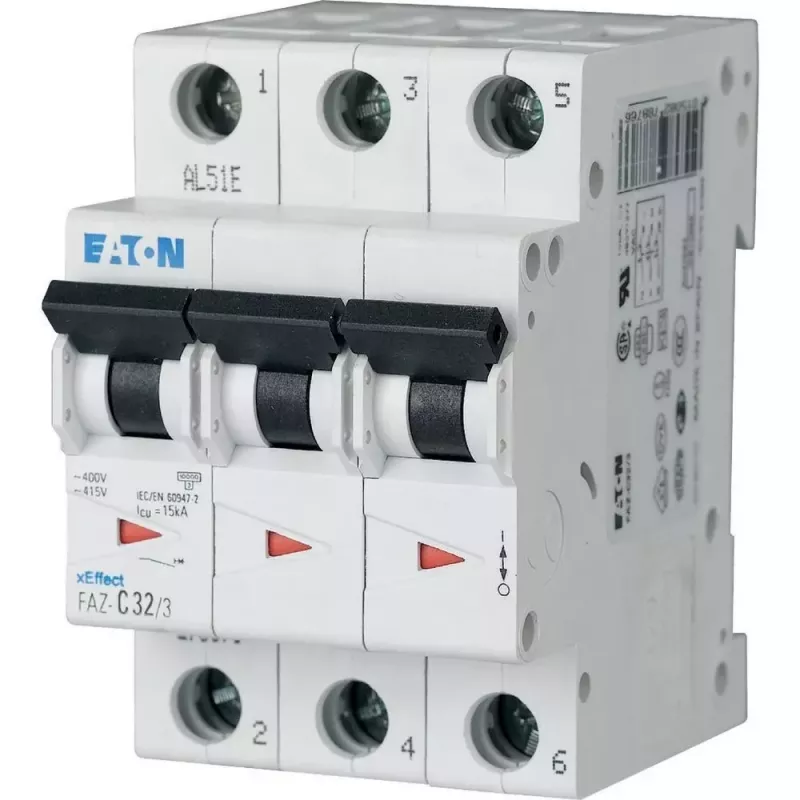

Eaton FAZ-C32/3 automatinis grandinės pertraukiklis C tipo, 32 A, 3 polių, 10 kA, DIN bėgiui 278876

Kai trijų fazių linijoje reikia patikimos apsaugos nuo viršsrovių, Eaton FAZ-C32/3 tampa standartiniu pasirinkimu. Šis 3 polių automatinis grandinės pertraukiklis su C tipo išjungimo charakteristika užtikrina stabilų veikimą esant vidutinėms įjungimo srovėms – būtent tokioms, kokios būdingos apšvietimo sistemoms, valdymo grandinėms ar variklių paleidikliams. 32 A nominalioji srovė ir 10 kA trumpojo jungimo atjungimo geba leidžia jį naudoti įvairiose skirstymo spintose, o atitiktis IEC/EN 60898-1 standartui garantuoja ilgalaikį patikimumą.

Kodėl verta rinktis

• 3 polių konstrukcija skirta trifazėms grandinėms
• C tipo charakteristika – universali apsauga su vidutinėmis įjungimo srovėmis
• 32 A nominalioji srovė
• 10 kA trumpojo jungimo atjungimo geba
• Montuojamas ant DIN bėgio – paprastas ir greitas įrengimas

Kasdienis naudojimas

Sumontavus ant standartinio DIN bėgio, FAZ-C32/3 prijungimas atliekamas paprastai – gnybtai priima iki 25 mm² skerspjūvio laidininkus. Kompaktiškas 3 modulių plotis (52,5 mm) taupo vietą skirstomojoje spintoje, o IP20 gnybtų apsauga užtikrina saugų darbą sausose patalpose. Pertraukiklis pritaikytas dažnam perjungimui – ilgas elektros ir mechaninis tarnavimo laikas.

Techniniai duomenys

• Polių skaičius: 3
• Nominalioji srovė: 32 A
• Išjungimo charakteristika: C
• Nominalioji darbinė įtampa: 230/400 V AC
• Nominalioji izoliacijos įtampa: 440 V
• Nominalioji trumpojo jungimo atjungimo geba: 10 kA
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgis
• Gnybtų talpa: 1–25 mm²
• Apsaugos laipsnis: IP20 (gnybtai)
• Energijos ribojimo klasė: 3
• Standartas: IEC/EN 60898-1
• Darbinė temperatūra: nuo -25 iki +75 °C
• Elektrinis ilgaamžiškumas: ≥ 10 000 operacijų
• Mechaninis ilgaamžiškumas: ≥ 20 000 operacijų
• Modulių plotis: 3 TE (52,5 mm)

Patarimai

Prieš montuodami įsitikinkite, kad grandinės nominalioji srovė neviršija 32 A, o laidininkų skerspjūvis atitinka vietinius elektros įrenginių reikalavimus. C tipo charakteristika tinka toms grandinėms, kuriose atsiranda trumpalaikių įjungimo srovių – pavyzdžiui, apšvietimo ar variklių valdymo. Reguliariai tikrinkite, ar gnybtai tvirtai priveržti, ir laikykitės gamintojo nurodytų temperatūros bei drėgmės ribų.
