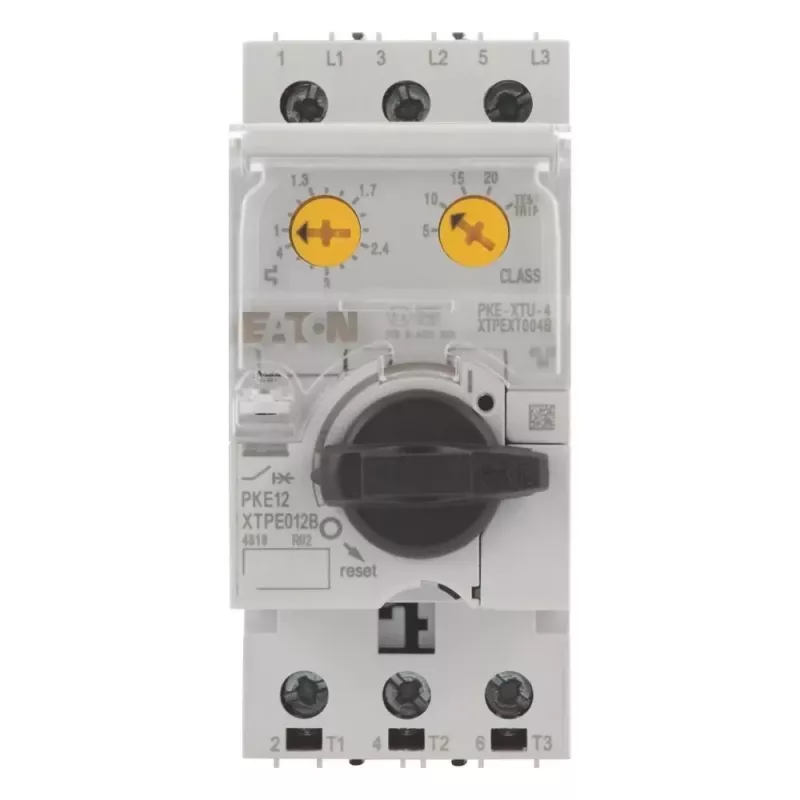

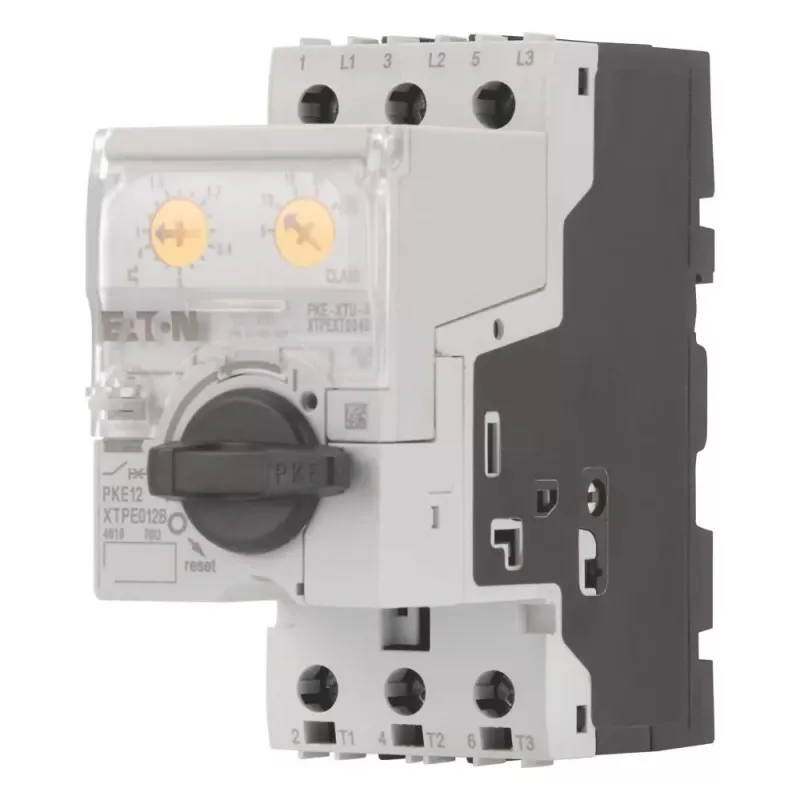

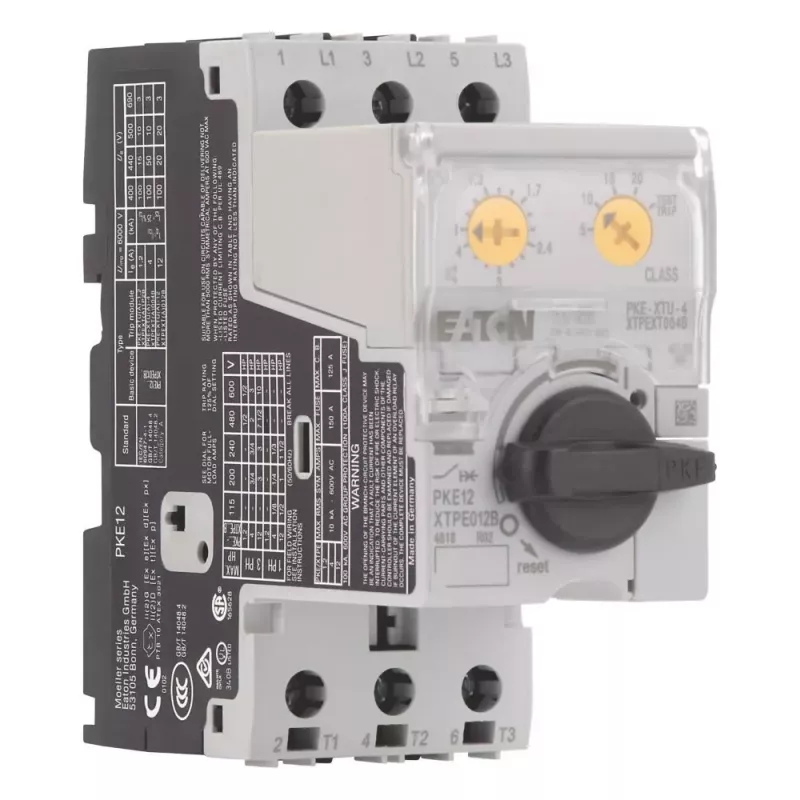

Eaton PKE12/XTU-4 variklio apsaugos automatinis jungiklis, 3 polių, 0,3-12 A, 690 V AC 121732

Reguliuojamas šiluminis perkrovos atleidimas nuo 0,3 A iki 12 A – tai išskirtinė Eaton PKE12/XTU-4 savybė, leidžianti tiksliai pritaikyti apsaugą prie konkretaus variklio vardinės srovės. Vietoj fiksuoto diapazono įrenginių, šis automatinis jungiklis užtikrina lankstumą ir patikimumą kintant apkrovoms.

Privalumai profesionalams

• Platus reguliavimo diapazonas 0,3–12 A sumažina reikalingų atsarginių dalių skaičių – vienas modelis tinka daugeliui variklių.
• Magnetinis trumpojo jungimo atleidimas, fiksuotas ties maždaug 14 × Iu, užtikrina greitą reakciją į gedimus.
• Didelis pertraukimo pajėgumas: 100 kA esant 400 V AC, 50 kA esant 690 V AC – tinka net prie stiprių tinklų.
• 3 polių konstrukcija skirta trifaziams varikliams.
• Varžtiniai gnybtai užtikrina patikimą ir ilgaamžį sujungimą.
• Montuojamas ant DIN bėgelio arba varžtais – lankstus sprendimas skydams.

Kam skirtas

Šis apsaugos automatinis jungiklis skirtas pramonės inžinieriams, elektrikams ir techninės priežiūros specialistams, kuriems reikia patikimos variklių apsaugos nuo perkrovos ir trumpojo jungimo. Idealiai tinka maisto, chemijos, metalo apdirbimo įmonėms, kuriose varikliai veikia kintamomis apkrovomis. Dėl reguliuojamo diapazono jis patogus ir tiems, kurie projektuodami skydus nori sumažinti komponentų įvairovę.

Kaip naudoti

Montuokite PKE12/XTU-4 ant DIN bėgelio arba varžtais. Prijunkite maitinimo ir variklio laidus prie varžtinių gnybtų. Sukdami reguliavimo ratuką nustatykite norimą perkrovos srovę pagal variklio vardinę srovę. Įrenginys suveiks esant ilgalaikei perkrovai arba trumpajam jungimui, apsaugodamas variklį ir laidus. Kompaktiška konstrukcija ir IP20 gnybtų apsauga leidžia montuoti pramoniniuose valdymo skydeliuose.

Pagrindinės specifikacijos

• Gaminio tipas: variklio apsaugos automatinis jungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 0,3–12 A (reguliuojama)
• Vardinė darbinė įtampa (Ue): iki 690 V AC
• Vardinis didžiausias trumpojo jungimo pertraukimo pajėgumas (Icu) esant 400 V: 100 kA
• Vardinis didžiausias trumpojo jungimo pertraukimo pajėgumas (Icu) esant 690 V: 50 kA
• Suveikimo charakteristika: šiluminė-magnetinė
• Šiluminio perkrovos atleidimo nustatymo diapazonas: 0,3–12 A
• Magnetinis trumpojo jungimo atleidimas: fiksuotas ties 14 × Iu (apie 168 A)
• Montavimo tipas: DIN bėgelis / varžtinis montavimas
• Prijungimo tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20 (gnybtai)
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinis dažnis: 50/60 Hz
• Atitinka standartus: IEC/EN 60947-4-1, VDE 0660
• Aplinkos darbinė temperatūra: -25 iki +55 °C

Pabaigos pastaba

PKE12/XTU-4 – universalus variklių apsaugos automatinis jungiklis, užtikrinantis reguliuojamą perkrovos apsaugą ir didelį trumpojo jungimo atsparumą pramoninėse sistemose. Rekomenduojame periodiškai patikrinti nustatytą srovės vertę ir gnybtų priveržimą, kad išlaikytumėte ilgaamžiškumą.
