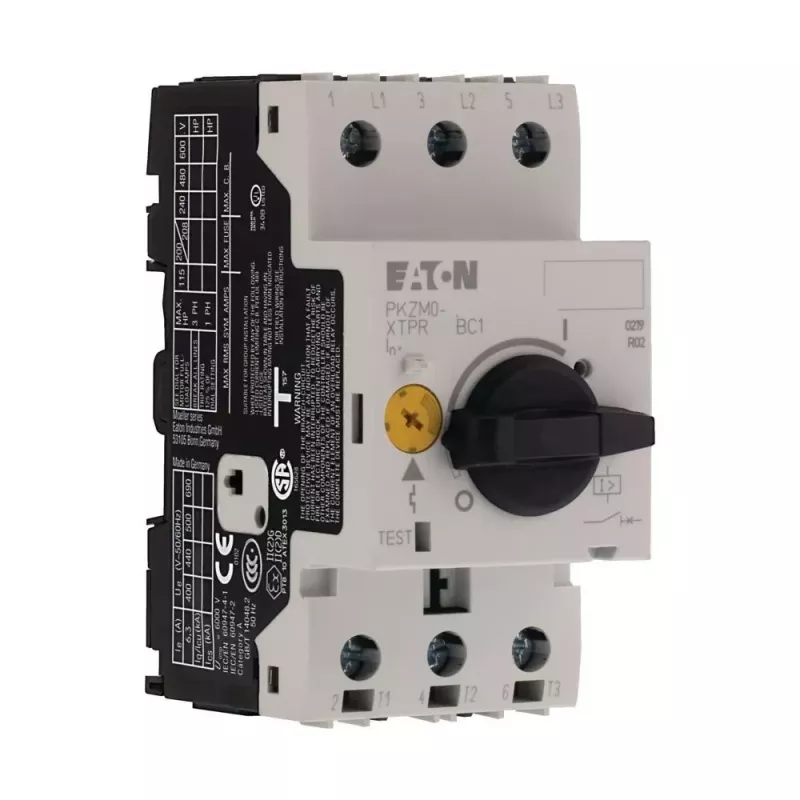

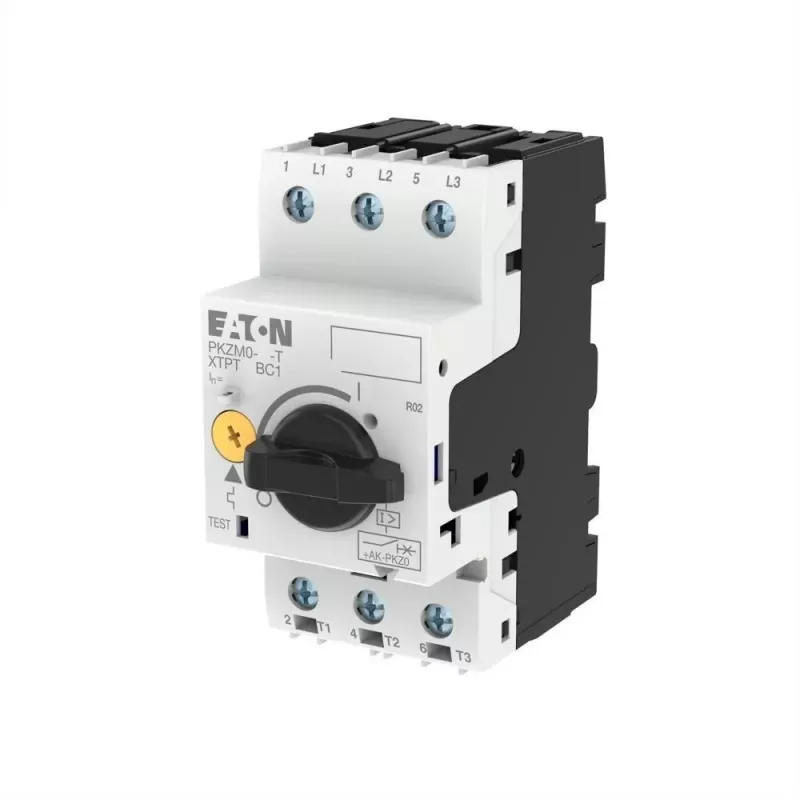

Eaton PKZM0-0.4-T transformatorių apsaugos automatinis jungiklis, 3 polių, 0,25-0,4 A, terminis-magnetinis, suktuku 088909

Kai reikia apsaugoti mažuosius transformatorius nuo perkrovų ir trumpųjų jungimų, Eaton PKZM0-0.4-T užtikrina patikimą apsaugą pramoninėse valdymo spintose ir staklių elektros skyduose. Šis 3 polių variklio apsaugos automatinis jungiklis valdomas rankiniu suktuku, turi terminį-magnetinį išleidimo įtaisą su fiksuotu momentiniu trumpojo jungimo atleidimu esant 6,2 A. Reguliuojamas terminės perkrovos diapazonas (0,25–0,4 A) leidžia tiksliai suderinti su transformatoriaus pirminės apvijos srove, užtikrinant patikimą apsaugą be klaidingų suveikimų.

Pagrindinės specifikacijos

• Polių skaičius: 3
• Nominali darbinė srovė (Ie): 0,4 A
• Terminės perkrovos atleidimo nustatymo diapazonas: 0,25 – 0,4 A
• Momentinis trumpojo jungimo atleidimas: 6,2 A (fiksuotas)
• Nominali darbinė įtampa (Ue): iki 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Trumpojo jungimo pertraukimo geba (Icu) esant 400 V: 80 kA
• Valdymo tipas: Suktukas (rankinis)
• Montavimo tipas: DIN bėgelis / varžtinis tvirtinimas
• Apsaugos laipsnis (priekinė dalis): IP20
• Darbinė aplinkos temperatūra: -25 iki +55 °C
• Atleidimo charakteristika: Terminis-magnetinis (transformatorių apsaugai)
• Jungties tipas: Varžtiniai gnybtai
• Gnybtų talpa (vientisa/daugiaspyglė): 1 x (1–6 mm²) / 2 x (1–2,5 mm²)
• Standartai: IEC/EN 60947-2, IEC/EN 60947-4-1
• Mechaninis ilgaamžiškumas: 100 000 operacijų

Kodėl verta rinktis

PKZM0-0.4-T sukurtas patikimai transformatorių apsaugai pramoninėje aplinkoje. Tikslus terminis reguliavimas ir didelė pertraukimo geba užtikrina patikimą veikimą, o kompaktiška konstrukcija taupo vietą valdymo spintose. Suktukas suteikia aiškų ON/OFF indikaciją ir leidžia rankiniu būdu atjungti grandinę, padidinant saugumą atliekant techninę priežiūrą. Varžtiniai gnybtai ir DIN bėgelio montavimas palengvina greitą ir saugų įrengimą.

Idealūs naudojimo atvejai

• Valdymo transformatorių apsauga staklėse ir gamybos linijose
• Mažų transformatorių pirminės pusės apsauga ŠVOK ir siurbimo sistemose
• Variklių ir transformatorių apsauga konvejerių bei pakavimo mašinose
• Naudojimas valdymo spintose, kuriose reikalingas rankinis atstatymas ir dideli trumpojo jungimo rodikliai

Gera žinoti

PKZM0 serija plačiai naudojama pramoninėje automatikoje ir atitinka tarptautinius standartus. Jungiklis tinka trifazėms sistemoms iki 690 V ir gali būti montuojamas ant standartinių 35 mm DIN bėgelių arba prisukamas tiesiai prie skydo. IP20 priekinė apsauga skirta įrengimui uždaruose elektros skyduose. Papildomi kontaktai ar šunto atleidikliai įsigyjami atskirai.

Patarimas: Prieš montuodami įsitikinkite, kad nustatytas terminės perkrovos diapazonas atitinka konkretaus transformatoriaus pirminę srovę. Reguliariai tikrinkite jungiklio būseną ir, jei reikia, atlikite rankinį atstatymą. Dėl papildomų priedų, tokių kaip pagalbiniai kontaktai, kreipkitės į Kur.lt specialistus.
