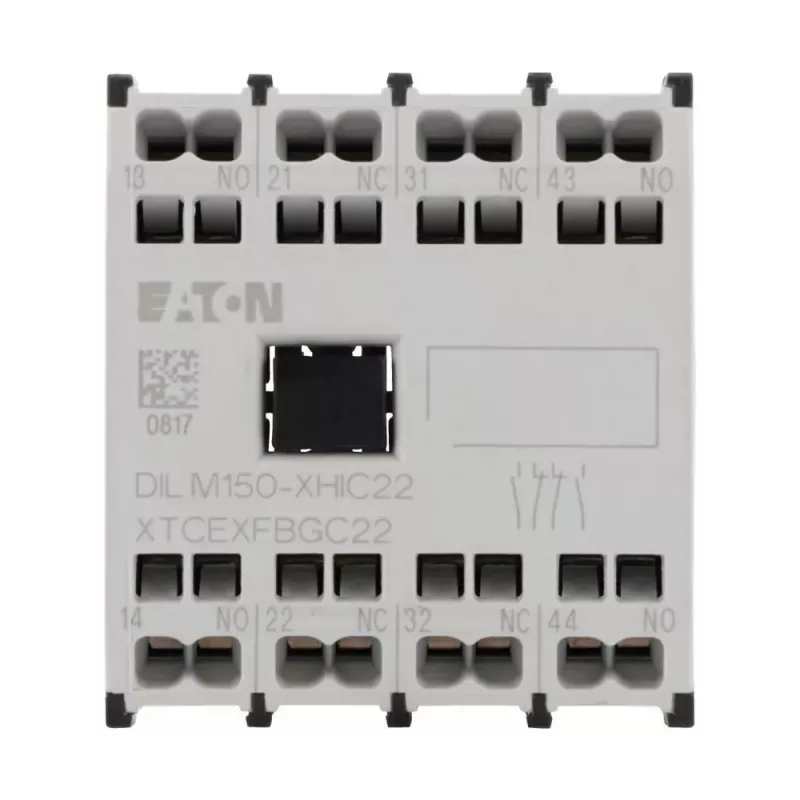

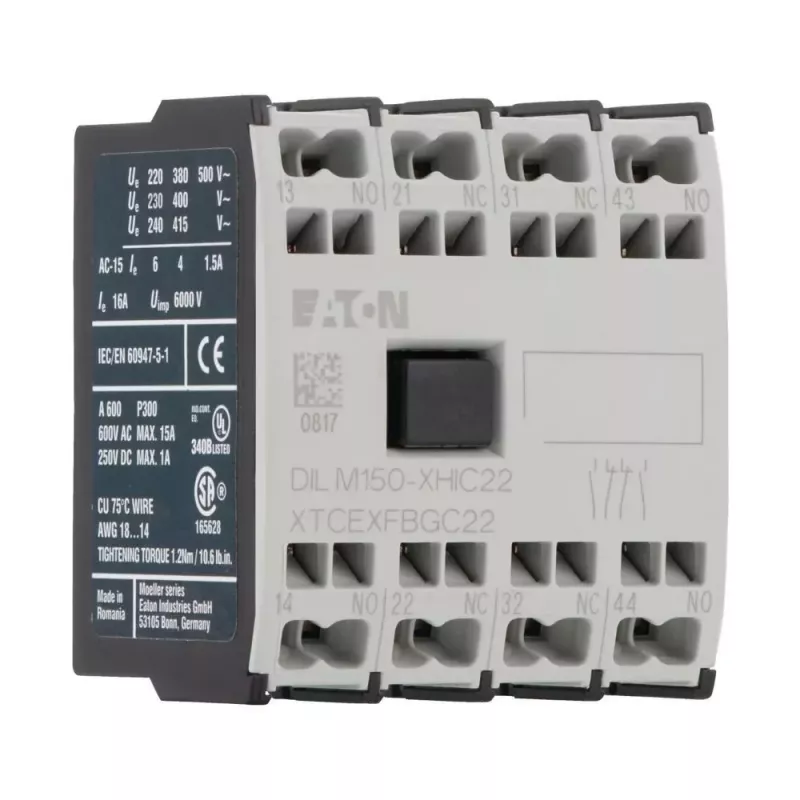

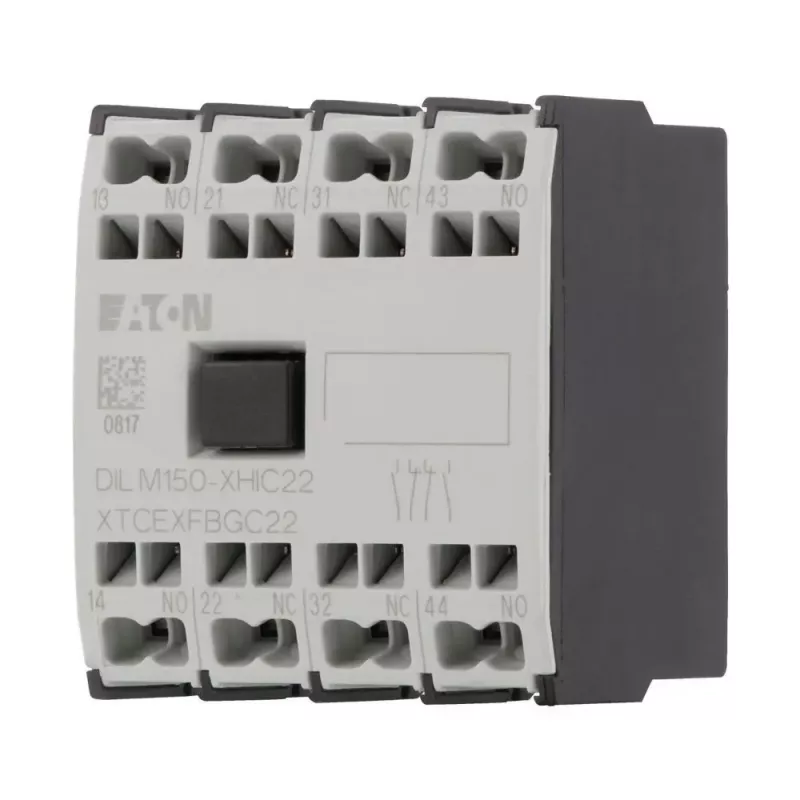

Eaton pagalbinis kontaktų blokas 4 polių 2NO+2NC, montuojamas viršuje, DILM40-DILM150, varžtiniai gnybtai 278046

Viršutinis montavimas ant kontaktoriaus – tai sprendimas, kuris taupo skydo erdvę ir palengvina modulinę plėtrą. Eaton 278046 pagalbinis kontaktų blokas tiesiog užsifiksuoja ant DILM40–DILM150 serijos kontaktorių viršaus, suteikdamas keturis papildomus kontaktus: du normaliai atvirus (2NO) ir du normaliai uždarus (2NC).

Kodėl verta rinktis

• Montuojamas viršuje – nereikia šoninių laikiklių, sutaupoma vietos skydelyje.
• 2NO + 2NC konfigūracija leidžia realizuoti sudėtingesnes valdymo grandines be papildomų laidų.
• Varžtiniai gnybtai užtikrina patikimą kontaktą net vibracijos sąlygomis.
• Skirta AC-15 230 V 4 A ir DC-13 24 V 1 A perjungimui.
• Darbinė temperatūra nuo -25 °C iki +60 °C.

Kam tinka

Šis blokas skirtas inžinieriams ir technikams, projektuojantiems ar prižiūrintiems pramoninius valdymo skydus su Eaton DILM kontaktoriais. Jis pravers, kai reikia papildomų signalinių kontaktų, blokavimo grandinių ar būsenos indikacijos. Dėl IP20 apsaugos klasės blokas montuojamas tik elektros skydo viduje.

Techniniai duomenys

• Kontaktų konfigūracija: 2NO + 2NC
• Polių skaičius: 4
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė įtampa (Uimp): 6 kV
• Prijungimo galia kietiems laidininkams: 1 x (0,75–2,5) mm², 2 x (0,75–2,5) mm²
• Prijungimo galia AWG: 18–14
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai
• Suderinamumas: Eaton DILM40–DILM150 kontaktoriai

Naudojimas

Blokas tiesiog užspaudžiamas ant kontaktoriaus viršaus – jokių papildomų įrankių nereikia. Varžtiniai gnybtai leidžia greitai prijungti laidus ir atlikti techninę priežiūrą. Rekomenduojama naudoti standartinius 0,75–2,5 mm² laidus, užveržiant juos reikiamu sukimo momentu.

Patarimas: prieš montuodami įsitikinkite, kad kontaktoriaus modelis priklauso DILM40–DILM150 serijai. Jei reikia daugiau pagalbinių kontaktų, viršutinį bloką galima derinti su šoniniais moduliais, tačiau visada atsižvelkite į bendrą kontaktorių apkrovą ir grandinės logiką.
