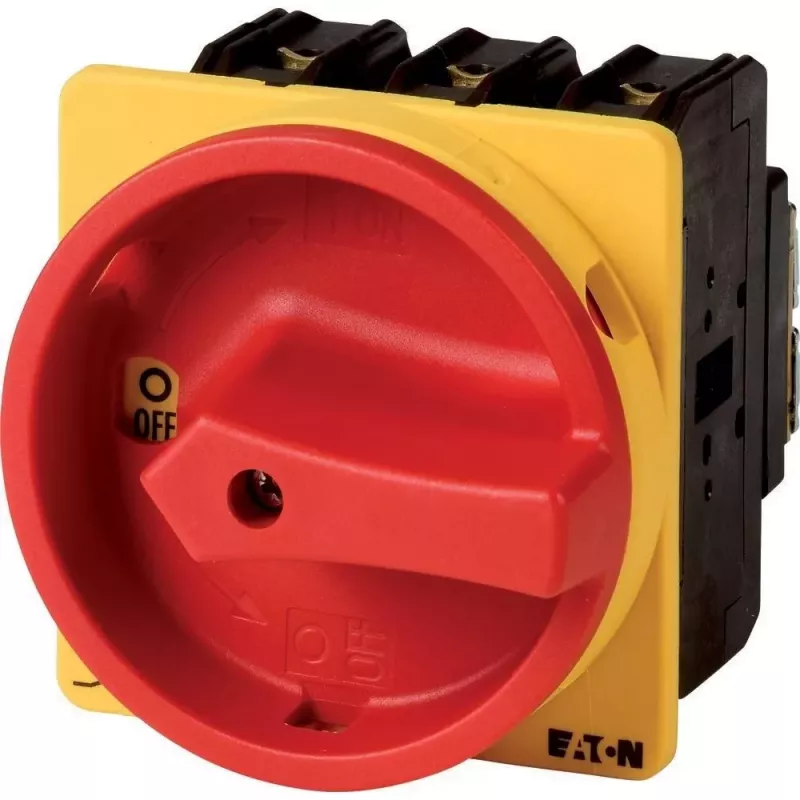

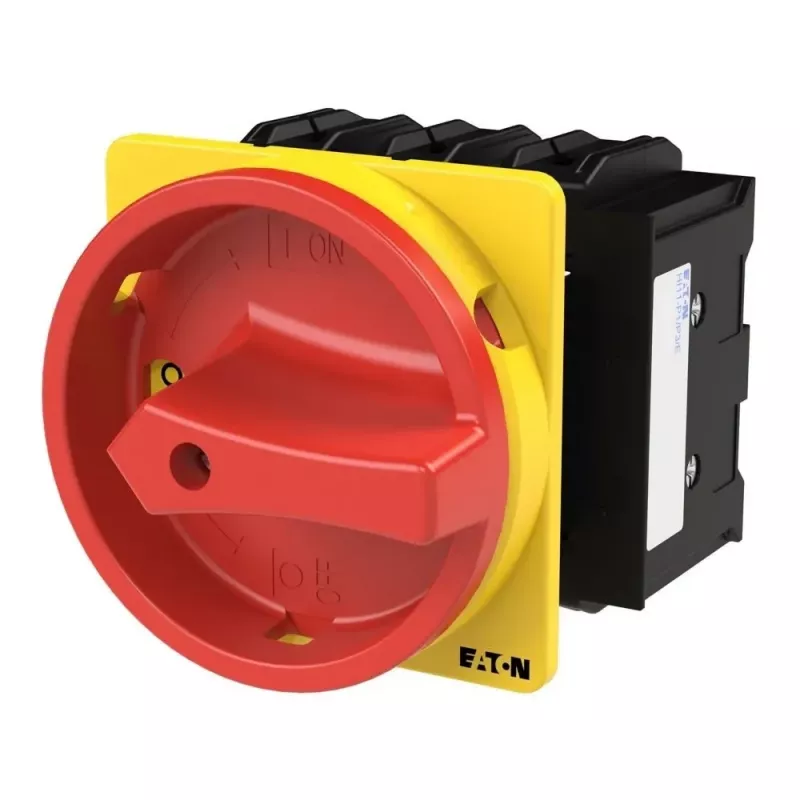

Eaton P3-100/EA/SVB/HI11 3 polių pagrindinis jungiklis 100 A, IP65, raudona/geltona rotacinė rankena, paviršinio montavimo 029383

Pramonės inžinieriams ir techninės priežiūros specialistams, projektuojantiems elektros skirstymo spintas bei mašinų valdymo pultus, Eaton P3-100/EA/SVB/HI11 pagrindinis jungiklis užtikrina patikimą maitinimo atjungimą. Raudona/geltona rotacinė rankena aiškiai identifikuoja avarinio sustabdymo ar techninės priežiūros jungiklį, leidžiantį operatoriui vienu 90° pasukimu nutraukti maitinimą. Izoliuotas korpusas atsparus dulkėms ir vandens srovėms, todėl tinka eksploatuoti atšiauriose aplinkose.

Pagrindinės specifikacijos

• 3 polių pagrindinis jungiklis / atjungiklis
• Vardinė darbinė srovė: 100 A (AC-21A, 690 V)
• Vardinė darbinė įtampa: 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė trumpojo jungimo pertraukimo galia (Icn): 1,5 kA esant 400 V
• Vardinė trumpojo jungimo srovė (Icw): 1,5 kA (1 s)
• Montavimo tipas: paviršinis montavimas
• Rankenos tipas: rotacinė rankena, raudona/geltona (avarinis sustabdymas / techninė priežiūra)
• Korpuso apsaugos klasė: IP65
• Perjungimo kampas: 90°
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atitiktis standartams: IEC/EN 60947
• Darbinės temperatūros diapazonas: -25°C iki +50°C
• Gnybtų tipas: varžtiniai gnybtai
• Korpuso medžiaga: izoliuotas korpusas
• Funkcija: ON-OFF (pagrindinis jungiklis)

Kodėl verta rinktis

P3-100/EA/SVB/HI11 išsiskiria didele pertraukimo galia ir kompaktišku, paviršinio montavimo dizainu. IP65 klasė garantuoja patikimą veikimą net dulkėtomis ar drėgnomis sąlygomis, o raudona/geltona rankena aiškiai rodo jungiklio būseną. Integruoti pagalbiniai kontaktai leidžia nuotolinį signalizavimą ar blokavimą, padidinant sistemos saugumą ir valdymo galimybes.

Idealūs naudojimo atvejai

• Pagrindinis atjungimas pramoninėms mašinoms ir valdymo spintoms
• Avarinis sustabdymas ar techninės priežiūros jungiklis gamybos linijose
• Maitinimo izoliavimas ŠVOK sistemoms, siurbliams ir konvejeriams
• Lauko instaliacijos, kuriose reikalingas atsparus oro sąlygoms perjungimas

Gera žinoti

Jungiklis atitinka IEC/EN 60947 standartą ir tinka naudoti grandinėse iki 690 V AC. Jis skirtas paviršiniam montavimui ir turi varžtinius gnybtus patikimam prijungimui. Rotacinę rankeną galima užrakinti OFF padėtyje, atliekant blokavimo/žymėjimo procedūras, taip padidinant darbo vietos saugumą.

Patarimas: montuodami šį jungiklį, įsitikinkite, kad jis pasiekiamas avarinėse situacijose, ir reguliariai tikrinkite varžtinių gnybtų priveržimą, kad išvengtumėte kontaktų perkaitimo. Naudokite tik kvalifikuotą personalą.
