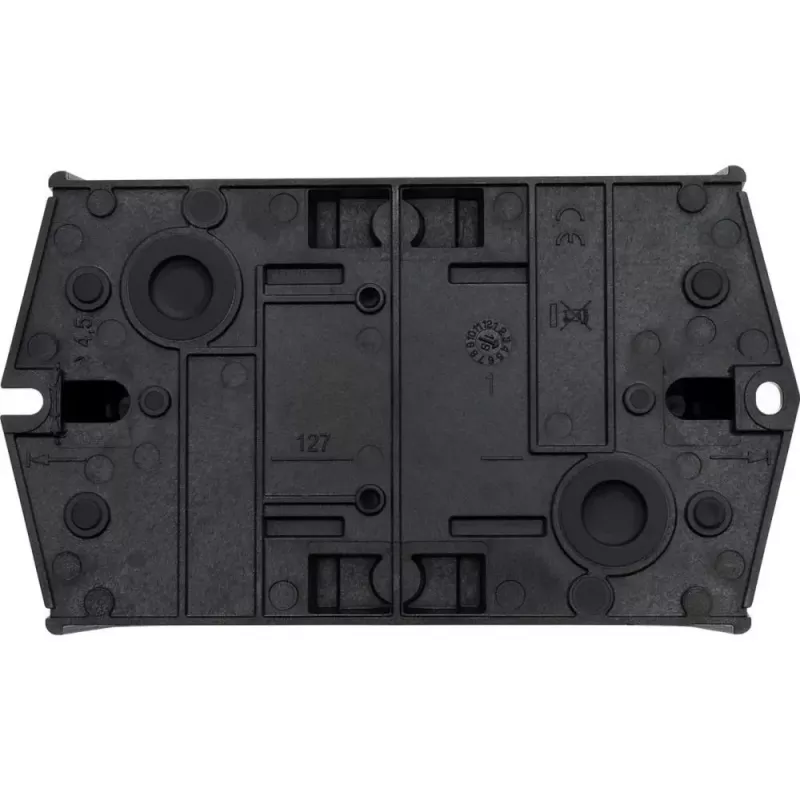

Eaton perjungimo jungiklis 8 kontaktų, 20A T0-4-8902/I1 (218985)

Kai reikia patikimai perjungti apkrovas pramoniniuose skydeliuose, šis Eaton perjungimo jungiklis užtikrina stabilų darbą ir ilgą tarnavimo laiką. Jo kompaktiškos 48 x 48 mm priekinės plokštės dėka jis lengvai montuojamas net ir ribotoje erdvėje.

Kodėl verta rinktis

• 4 polių, 20 A nominalioji nepertraukiamoji srovė
• 690 V AC nominalioji darbinė įtampa
• IP65 apsauga priekyje, IP20 gale
• Kompaktiška 48 x 48 mm priekinė plokštė
• Varžtiniai gnybtai patikimam prijungimui

Techniniai duomenys

• Perjungimo funkcija: 1-0-2 (perjungimas)
• Perjungimo padėčių skaičius: 3
• Perjungimo kampas: 90°
• Nominalioji impulsinė atsparumo įtampa: 6 kV
• Nominalioji trumpojo jungimo įjungimo galia: 300 A
• Nominalioji sąlyginė trumpojo jungimo srovė: 1 kA
• Mechaninis tarnavimo laikas: 0,5 x 10^6 operacijų
• Darbinės temperatūros diapazonas: nuo -25°C iki +50°C

Kam tinka

Šis jungiklis skirtas pramoninės automatikos specialistams, elektros skydų projektuotojams ir techninės priežiūros inžinieriams, kuriems reikia patikimo rankinio perjungimo sprendimo. Jis puikiai tinka mašinų valdymo pultams, energijos paskirstymo sistemoms ir kitoms vietoms, kur būtinas dažnas bei saugus apkrovų perjungimas.

Kaip naudoti

Jungiklis montuojamas į priekinį skydo paviršių. Prijungimas atliekamas varžtiniais gnybtais, užtikrinant patikimą kontaktą. Dėl 1-0-2 perjungimo funkcijos galima lengvai perjungti tarp dviejų maitinimo šaltinių arba apkrovų, o 90° perjungimo kampas leidžia greitai ir aiškiai nustatyti reikiamą padėtį.

Patarimas: montuodami įsitikinkite, kad priekinė plokštė tvirtai priglunda prie skydo, kad būtų pasiektas IP65 apsaugos lygis. Reguliariai tikrinkite varžtinių gnybtų priveržimą, ypač po pirmųjų eksploatacijos valandų, kad išvengtumėte kontaktų perkaitimo.
