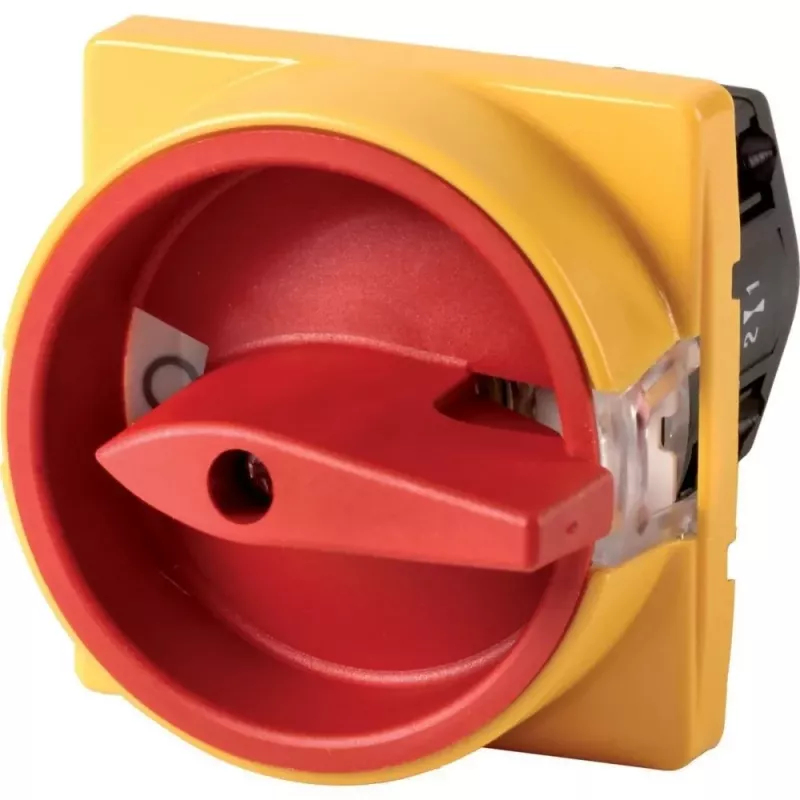

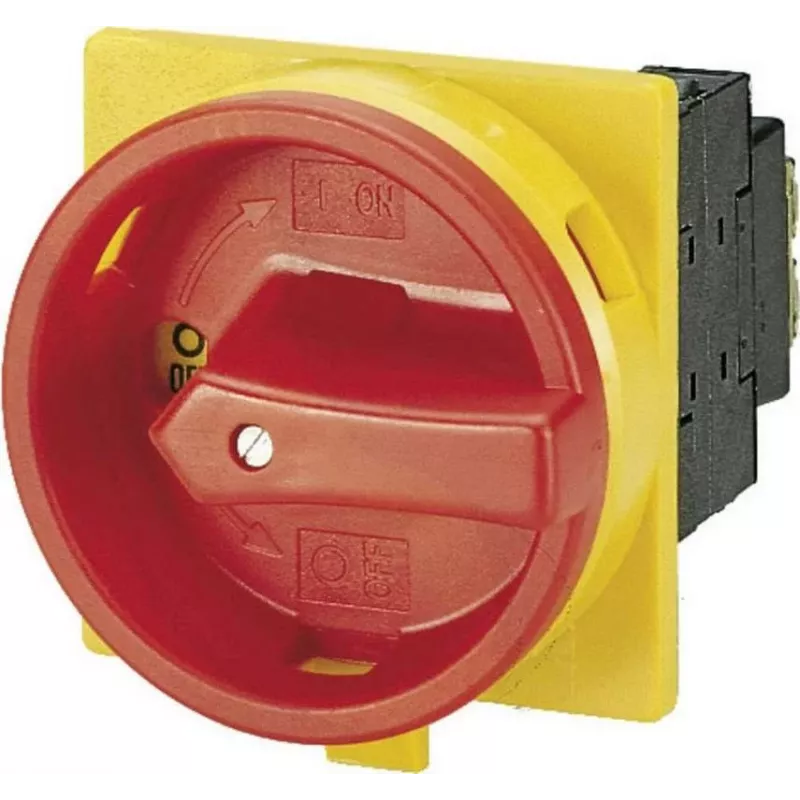

Eaton TM-1-8291/E/SVB 2 polių sukamasis atjungimo jungiklis, 25 A, IP65, raudonas/geltonas 045478

Kai įrenginio maitinimą reikia atjungti greitai ir saugiai, o ne ieškoti, kur paslėptas automatukas, šis Eaton sukamasis atjungimo jungiklis tampa patikimu sprendimu. Jo raudona rankenėlė ir geltona priekinė plokštė aiškiai rodo įjungimo būseną, o galimybė užrakinti OFF padėtyje užtikrina, kad techninės priežiūros metu niekas netyčia neįjungtų įtampos.

Kodėl verta rinktis

Jungiklis atlaiko iki 690 V kintamosios srovės įtampą ir 25 A vardinę darbinę srovę (AC-21A), todėl tinka tiek variklių atjungimui, tiek bendram maitinimo izoliavimui. 6 kV impulsinė atsparumo įtampa ir 1 kA trumpojo jungimo pertraukimo geba (1 s) leidžia dirbti net nestabiliuose tinkluose. IP65 apsaugos klasė užtikrina atsparumą dulkėms ir vandens srovėms, o varžtiniai gnybtai – patikimą ir ilgaamžį laidų sujungimą.

Kam tinka

• Pramoninėms mašinoms ir valdymo skydams
• Variklių atjungimo grandinėms
• Šildymo, vėdinimo ir siurbimo sistemoms
• Bet kuriai įrangai, kur reikalingas rakinamas pagrindinis jungiklis

Pagrindinės specifikacijos

• Polių skaičius: 2
• Vardinė darbinė srovė: 25 A (AC-21A)
• Vardinė darbinė įtampa: 690 V AC
• Apsaugos klasė: IP65
• Pavaros tipas: sukamasis rankenėlė (raudona)
• Priekinės plokštės spalva: geltona
• Montavimo tipas: paviršinis
• Perjungimo funkcija: ON/OFF (0-1)
• Užrakinamas OFF padėtyje pakabinama spyna
• Gnybtų tipas: varžtiniai
• Atitinka standartus: UL 508, CSA-C22.2 No. 14-05, CSA-C22.2 No. 94, IEC/EN 60947-3, CE
• Aplinkos darbinė temperatūra: -25°C iki +50°C

Kaip naudoti

Montuokite jungiklį ant lygaus ir stabilaus paviršiaus, kad korpusas nebūtų įtemptas. Prijunkite laidus prie varžtinių gnybtų pagal schemą, užtikrindami, kad laidų skerspjūvis atitiktų 25 A srovę. Norėdami užtikrinti IP65 apsaugą, naudokite tinkamus kabelių įvadus ir sandariai priveržkite dangtelius. Prieš atlikdami techninę priežiūrą, nustatykite rankenėlę į OFF padėtį ir užrakinkite ją pakabinama spyna.

Patarimas: reguliariai tikrinkite, ar varžtiniai gnybtai tvirtai priveržti, ir ar tarpinė nepažeista – taip išlaikysite IP65 apsaugą net po ilgo eksploatavimo. Jei jungiklis naudojamas lauke, papildomai apsaugokite nuo tiesioginių saulės spindulių, kad plastikinės dalys ilgiau išliktų tvirtos.
