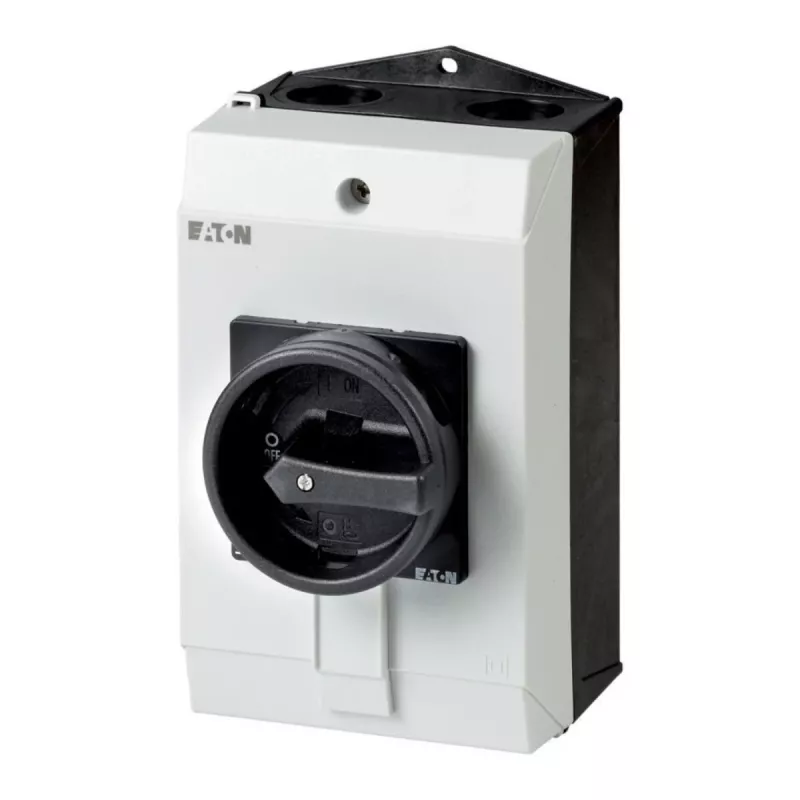

Eaton P1-25/I2H/SVB-SW/HI11 3 polių pagrindinis jungiklis 25A IP65, skirtas viršutiniam montavimui, juodas/pilkas, 227862

Kai reikia patikimo trijų fazių grandinės atjungimo, „Eaton P1-25/I2H/SVB-SW/HI11“ užtikrina 25 A vardinę srovę ir 690 V AC darbinę įtampą, o 11 kW perjungimo galia prie 400 V (AC-23A) leidžia valdyti galingus variklius ir kitas apkrovas.

Kodėl verta rinktis

• Didelė perjungimo galia: 11 kW prie 400 V AC-23A.
• IP65 apsaugos klasė – atsparus dulkėms ir vandens srovėms.
• Užrakinama OFF padėtis – saugus techninis aptarnavimas.
• Plačios darbinės temperatūros: nuo -25 °C iki +50 °C.

Techninė specifikacija

• Vardinė darbinė srovė (Iu): 25 A.
• Vardinė darbinė įtampa (Ue): 690 V AC.
• Polių skaičius: 3.
• Perjungimo funkcija: ON-OFF (2 padėtys).
• Montavimo būdas: viršutinis.
• Korpuso apsauga: IP65.
• Rankenos spalva: juoda.
• Korpuso spalva: pilka.
• Korpuso medžiaga: polikarbonatas.
• Jungčių tipas: varžtiniai gnybtai.
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV.
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 0,5 kA (1 s).
• Darbinė temperatūra: -25 … +50 °C.
• Atitinka standartus: IEC/EN 60947.
• NEMA klasė: NEMA 12.

Kam tinka

Šis pagrindinis jungiklis skirtas pramonės įmonėms, dirbtuvėms, komerciniams pastatams ir techninės priežiūros komandoms, kurioms reikia patikimo trijų fazių maitinimo atjungimo. Jis puikiai tinka mašinų, siurblių, ventiliatorių ir kitų įrenginių maitinimo grandinėms, kai būtina užtikrinti saugų elektros atjungimą prieš atliekant remontą ar profilaktiką.

Naudojimas

Jungiklis montuojamas ant lygaus paviršiaus varžtais per korpuse esančias tvirtinimo angas. Prijungimas atliekamas varžtiniais gnybtais, laikantis schemos ir galiojančių elektros instaliacijos taisyklių. Norint užrakinti OFF padėtyje, naudojamas spynos kabliukas (spyna nepridedama).

Patarimas: prieš montuodami įsitikinkite, kad maitinimas išjungtas, o darbus atlieka kvalifikuotas elektrikas. Reguliariai patikrinkite, ar rankena lengvai persijungia ir ar korpusas nepažeistas – taip užtikrinsite ilgą įrenginio tarnavimo laiką net ir sudėtingomis sąlygomis.
