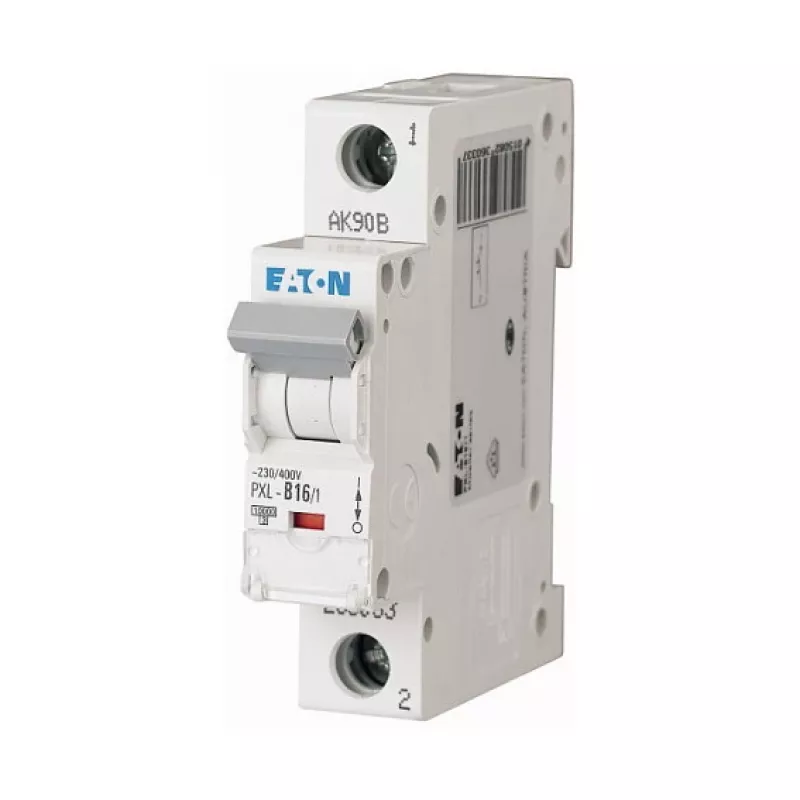

EATON PXL-B16/1 Miniatiūrinis automatinis jungiklis 16A 1 polių B charakteristika 6kA

Elektrikams, atsakingiems už patikimą elektros tinklų apsaugą komerciniuose ir gyvenamuosiuose objektuose, EATON PXL-B16/1 yra sprendimas, kuriame dera tikslumas ir ilgaamžiškumas. Šis vieno poliaus automatinis jungiklis užtikrina efektyvią apsaugą nuo perkrovų ir trumpųjų jungimų, o jo B charakteristika garantuoja greitą reakciją į trumpojo jungimo sroves, apsaugodama jautrius grandinių elementus.

Privalumai

Šis 16 A jungiklis pasižymi 6 kA skaidymo galia ir 3 energijos ribojimo klase, todėl net esant didelėms avarinėms srovėms grandinė saugiai atjungiama. Kompaktiškas 17,5 mm plotis ir tvirtinimas ant DIN bėgelio leidžia efektyviai išnaudoti skirstomųjų spintų erdvę, o varžtiniai gnybtai, talpinantys laidus iki 25 mm², užtikrina patikimą ir nereikalaujantį priežiūros sujungimą. Mechaninis atsparumas – 20 000 operacijų, elektrinis – 10 000 operacijų, todėl šis įrenginys tarnaus ilgai.

Kam tinka

• Apšvietimo grandinių apsaugai gyvenamuosiuose ir komerciniuose pastatuose
• Kištukinių lizdų grandinėms su varžinėmis apkrovomis
• Valdymo grandinėms, kurioms reikalinga 16 A apsauga
• Skirstomiesiems skydams, kur svarbus kompaktiškumas

Pagrindinės specifikacijos

• Polių skaičius: 1
• Vardinė srovė: 16 A
• Išjungimo charakteristika: B
• Vardinė įtampa: 230 V AC
• Skaidymo galia: 6 kA
• Dažnis: 50/60 Hz
• Tvirtinimas: DIN bėgelis
• Apsaugos laipsnis: IP20 (gnybtai)
• Gnybtų talpa: 1–25 mm²
• Energijos ribojimo klasė: 3
• Perįtampio kategorija: III
• Taršos laipsnis: 2
• Darbinė temperatūra: -25 iki +75 °C
• Mechaninis atsparumas: 20 000 operacijų
• Elektrinis atsparumas: 10 000 operacijų
• Standartas: IEC/EN 60898-1
• Modulio plotis: 1 modulis (17,5 mm)

Rekomendacijos

Norint užtikrinti patikimą 16 A grandinių apsaugą, rekomenduojama šį jungiklį derinti su tinkamu liekamosios srovės įtaisu (RCD), jei to reikalauja įrengimo sąlygos. Montuojant būtina patikrinti laidų skerspjūvį ir priveržimo momentą, kad būtų užtikrintas ilgalaikis veikimas.
