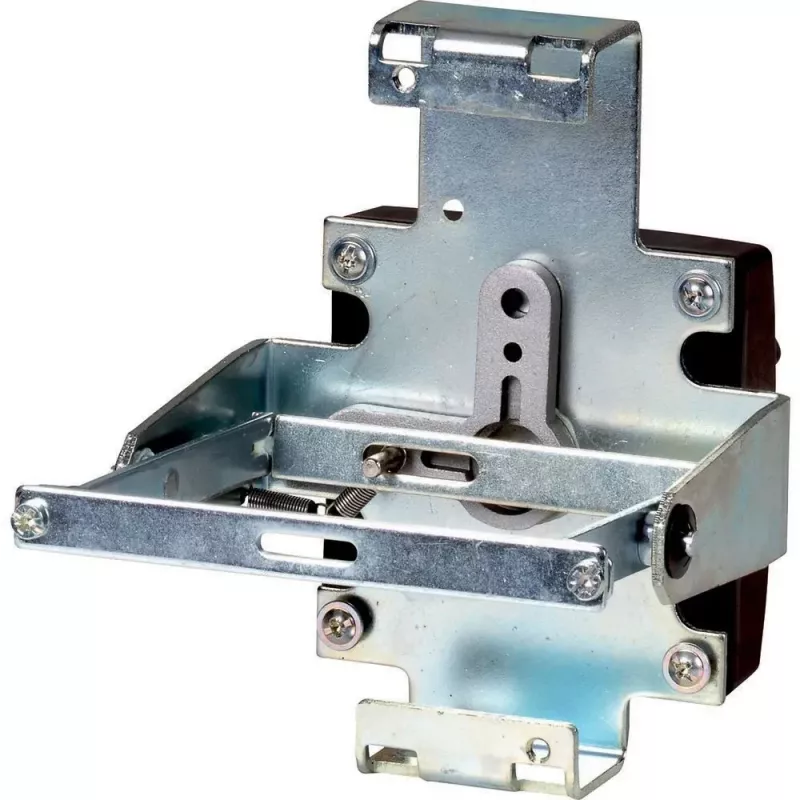

Eaton NZM1-XRAV galinio tvirtinimo rotacinis valdymo mechanizmas NZM1 serijos automatams 107245

Kai Eaton NZM1 serijos automatinis jungiklis sumontuotas skydo viduje, jį valdyti tenka per dureles ar priekinę plokštę. Su Eaton NZM1-XRAV galinio tvirtinimo rotaciniu valdymo mechanizmu ši problema išnyksta – sukamoji rankena išlieka išorėje, o pats automatą galima valdyti patogiai ir saugiai. Sprendimas skirtas tiems, kam svarbus patikimas ir ilgaamžis valdymas pramoniniuose skydeliuose, skirstomuosiuose įrenginiuose ar mašinose.

Ką tai keičia kasdieniame darbe

Montuotojams ir techninės priežiūros specialistams nebereikia atidarinėti skydo, kad išjungtų ar įjungtų automatinį jungiklį. Mechanizmas leidžia valdyti NZM1 serijos automatus iš išorės, todėl sutrumpėja aptarnavimo laikas ir sumažėja rizika pažeisti vidinius komponentus. Be to, galima užrakinti OFF padėtyje iki 3 spynų (spynos nepridedamos), o tai užtikrina saugumą atliekant techninę priežiūrą ar avarinio sustabdymo atveju.

Kam skirtas

Šis valdymo mechanizmas skirtas skydų gamintojams, elektrikams ir techninės priežiūros darbuotojams, kuriems reikia valdyti Eaton NZM1 automatinius jungiklius iš išorės. Jis ypač tinka pramoniniams valdymo skydams, skirstomosioms plokštėms ir mašinoms, kuriose automatas sumontuotas viduje, bet turi būti valdomas iš išorės. Tinka naudoti kaip pagrindinis jungiklis ar avarinio sustabdymo įtaisas.

Pagrindinės savybės

• Galinio tvirtinimo padėtis – integruojama į skydo dureles ar priekinę plokštę.
• Rotacinio valdymo tipas – suderinamas su atskiromis sukamosiomis rankenomis (pvz., NZM-XTVR, NZM-XTVDV).
• Užrakinamas OFF padėtyje iki 3 spynų (spynos nepridedamos).
• Apsaugos laipsnis IP66 priekinėje dalyje, kai naudojama su tinkama rankena ir skydo plokšte.
• Atitinka IEC/EN 60947 standartus.

Specifikacijos

• Gaminio tipas: Valdymo mechanizmas
• Montavimo padėtis: Galinė
• Valdymo tipas: Rotacinis
• Suderinamumas: Eaton NZM1 serijos automatiniai jungikliai
• Užrakinamumas: Taip, OFF padėtyje
• Spynų skaičius: Iki 3
• Apsaugos laipsnis (priekis): IP66
• Standartai: IEC/EN 60947
• Reikalingi priedai: Atskira sukamoji rankena (pvz., NZM-XTVR, NZM-XTVDV)
• Naudojimas: Pagrindinis jungiklis, avarinio sustabdymo programos
• Gamintojo serija: NZM
• Konstrukcija: Skirta fiksuoto montavimo automatiniams jungikliams
• Tinka: NZM1, N(S)1 automatiniams jungikliams

Kaip naudoti

Mechanizmas montuojamas galinėje skydo pusėje, o sukamoji rankena tvirtinama prie durelių ar priekinės plokštės. Svarbu, kad rankena būtų užsakyta atskirai – ji nepridedama prie mechanizmo. Norint užtikrinti IP66 apsaugos laipsnį, būtina naudoti suderinamą rankeną ir tinkamai sandarų skydo išpjovimą. Užrakinimui OFF padėtyje naudokite iki trijų spynų, kurių lankelio skersmuo ne didesnis kaip 8 mm.

Patarimas: planuodami montavimą, iš anksto įsigykite tinkamą sukamosios rankenos modelį (NZM-XTVR arba NZM-XTVDV), kad išvengtumėte prastovų. Taip pat įsitikinkite, kad skydo išpjovimas atitinka mechanizmo matmenis – tai padės pasiekti IP66 apsaugos laipsnį ir užtikrinti ilgaamžį bei patikimą veikimą.
